Smartwares Installatie | 3
SH8-90604_IM 19

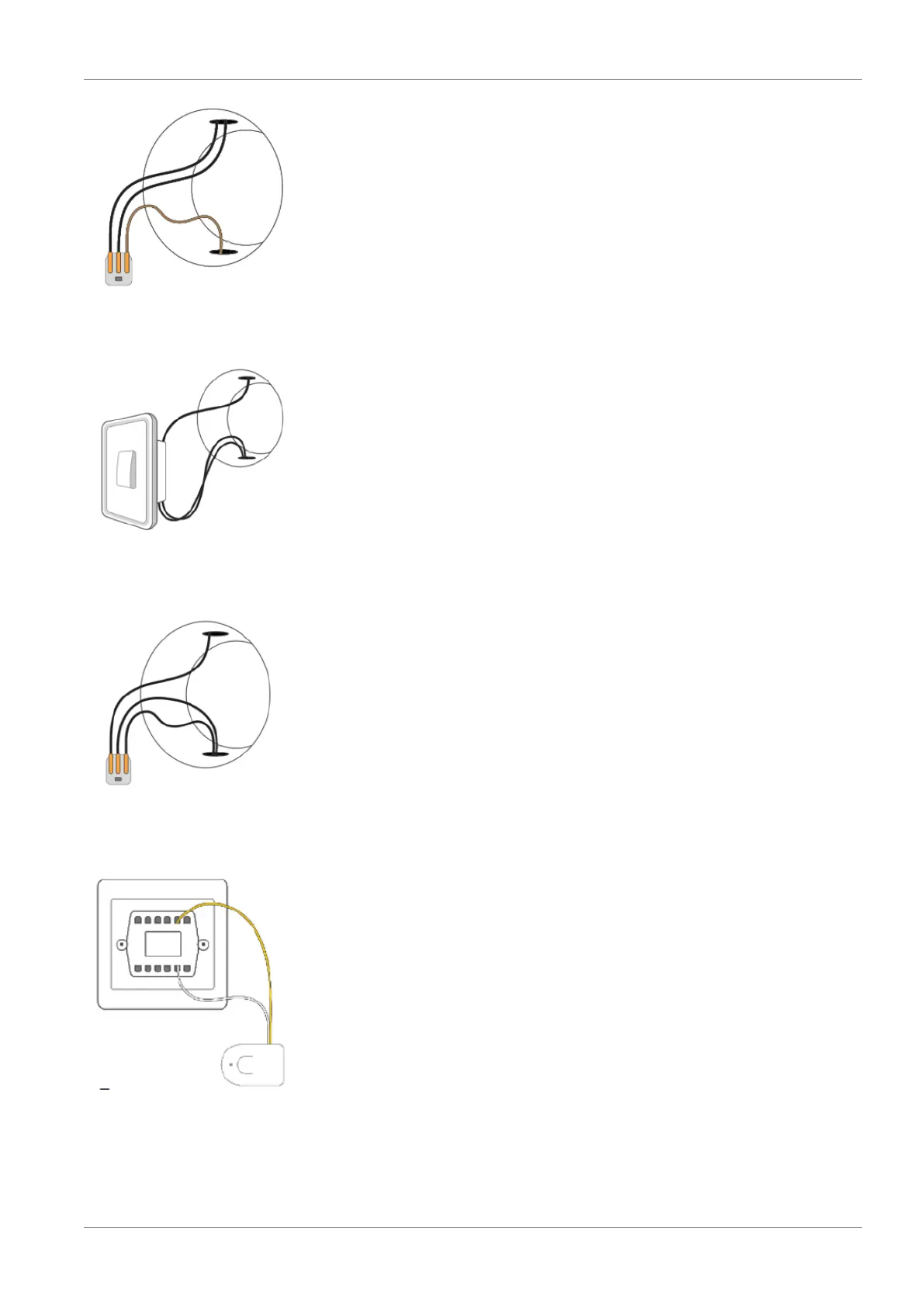

9: De verbindingsterminal aanslui-
ten op het stroomnet voor schake-
laar 1
10: Positie markeren en kabels ver-
wijderen voor schakelaar 2
11: De verbindingsterminal aanslui-
ten op het stroomnet voor schake-
laar 2
12: De schakelaarconverter aanslui-
ten op de lichtschakelaar (schake-
laar 1 en 2)
c) Markeer de terminals waarop de kabels zijn aangesloten.
d) Verwijder de kabels uit de lichtschakelaar.
e) Plaats de kabels in de verbindingsterminal. (Raadpleeg illustraties 9 en 10.)
f) Op de lichtschakelaar: Verbind de kabels van de wandschakelaarconverter met de
terminals die u op de lichtschakelaar hebt gemarkeerd (willekeurige volgorde,
raadpleeg illustraties 11 en 12).
g) Plaats de lichtschakelaar terug en draai de schroeven vast.
h) Plaats de kap terug en druk deze vast.
i) Herhaal stappen a-h om de tweede schakelaar te installeren.
j) Schakel de hoofdschakelaar in.
Let op: Zorg dat de wandschakelaarconverter niet in contact komt met de netvoe-
dingskabels. Zorg ervoor dat alle kabels zijn verwijderd uit de normale lichtschakelaar
voordat u de wandschakelaarconverter plaatst.
