3.5 Hotelschaltermontage

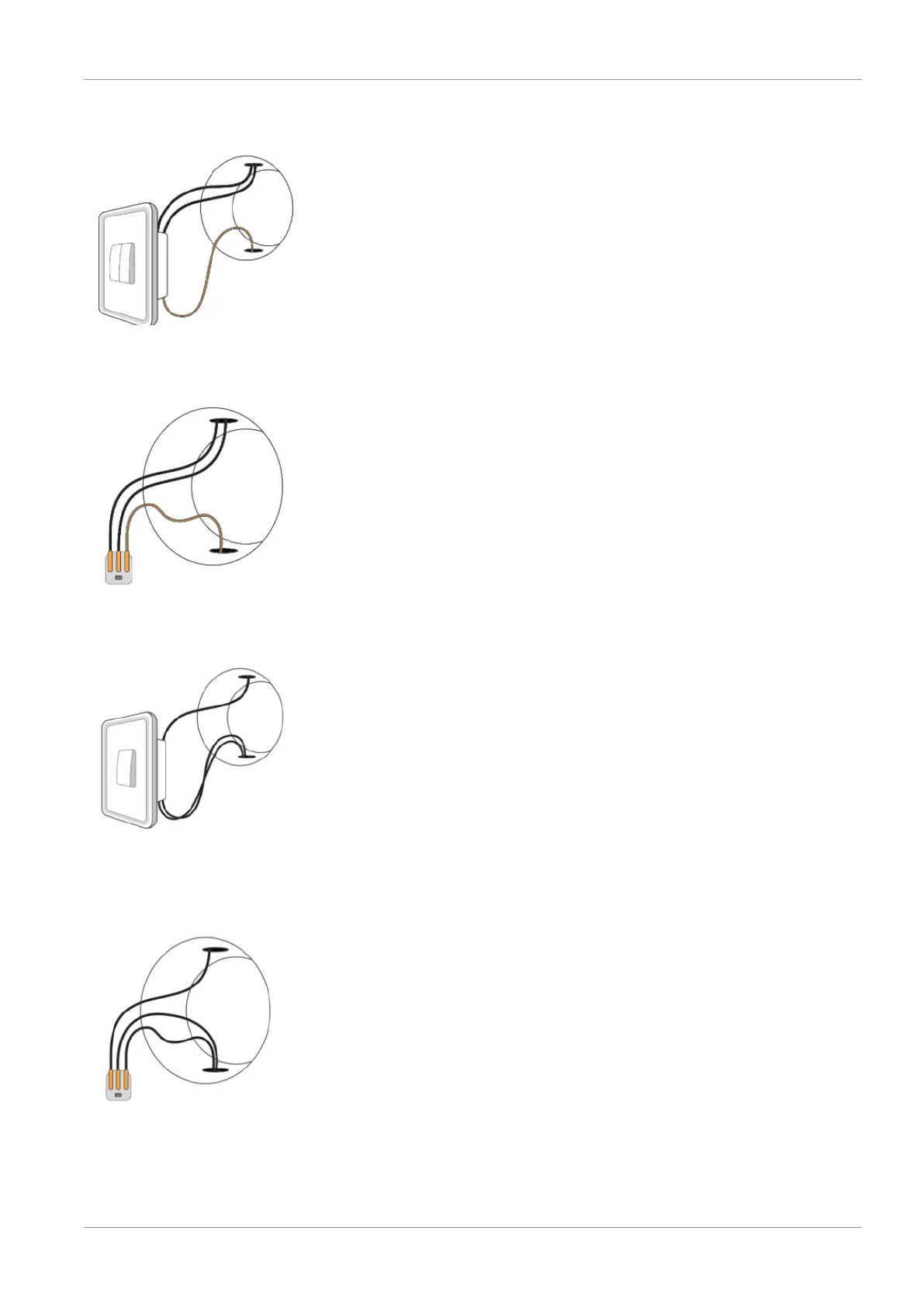

Abb.8: Markieren Sie die Position
und entfernen Sie die Kabel an
Schalter 1
Abb.9: Schließen Sie den Versor-
gungsstrom an der Anschlussklem-
me von Schalter 1 an
Abb.10: Markieren Sie die Position
und entfernen Sie die Kabel an
Schalter 2
Abb.11: Schließen Sie den Versor-
gungsstrom an der Anschlussklem-
me von Schalter 2 an
Befolgen Sie die Anweisungen unten, um den Wandschalter-Konverter an einem 1-Tas-
ten-Hotelschalter zu installieren.
Stellen Sie vor Beginn sicher, dass Sie
ü die Hauptsicherung ausgeschaltet haben.
ü mit einem Spannungsmesser geprüft haben, dass keine Spannung mehr vorhanden
ist.
ü die Batterie in den Wandschalter-Konverter eingesetzt haben. (Siehe Abschnitt
„Batterie für den Wandschalter-Konverter einsetzen“.)
ü das Leuchtmittel mit dem Wandschalter-Konverter synchronisiert haben. (Siehe
Abschnitt „Leuchtmittel und Schalter-Konverter synchronisieren“.)
a) Am Lichtschalter: Entfernen Sie die Schalterblende. (Siehe Abbildung 8)
b) Lösen und entfernen Sie die Befestigungsschrauben.
c) Markieren Sie die Klemmen, an denen die Kabel angeschlossen sind.
d) Trennen Sie die Adern vom Lichtschalter ab.
e) Führen Sie die Adern in die Anschlussklemmen ein (siehe Abbildung 9 und 10).
f) Am Lichtschalter: Schließen Sie die Adern des Wandschalter-Konverters an den zu-
vor markierten Klemmen an (beliebige Reihenfolge; siehe Abbildung 11 und 12).
g) Bringen Sie den Lichtschalter wieder an und ziehen Sie die Schrauben fest.
h) Bringen Sie die Schalterblende wieder an.
i) Wiederholen Sie die Schritte a-h, um den zweiten Schalter zu installieren.
j) Schalten Sie die Hauptsicherung wieder ein.
Vorsicht: Achten Sie darauf, dass der Wandschalter-Konverter nicht mit den Netz-
stromkabeln in Berührung kommt. Achten Sie darauf, dass alle Kabel vom normalen
Lichtschalter abgetrennt sind, bevor Sie den Wandschalter-Konverter installieren.
