VERSÃO FILTRANTE:
Deixar a linha de entrada ao motor livre. Instalar os ltros
com carvão ativado conforme ilustrado na pág. 8.
Se a chaminé não for dotada de ltros de carvão ativado,
é necessário adquiri-los separadamente junto ao centro
autorizado Smeg mais próximo.
Alguns modelos prevêem de série um conjunto de juntas
(g. 5) a ser xado na parede através de elementos de
expansão, a uma altura apropriada para poder canalizar
correctamente o uxo de ar até as aberturas de saída.
Inserir lateralmente as extensões R2 na junta R1. Conectar
a junta R1 à saída do corpo da chaminé através de um tubo
com diâmetro de 150 mm.

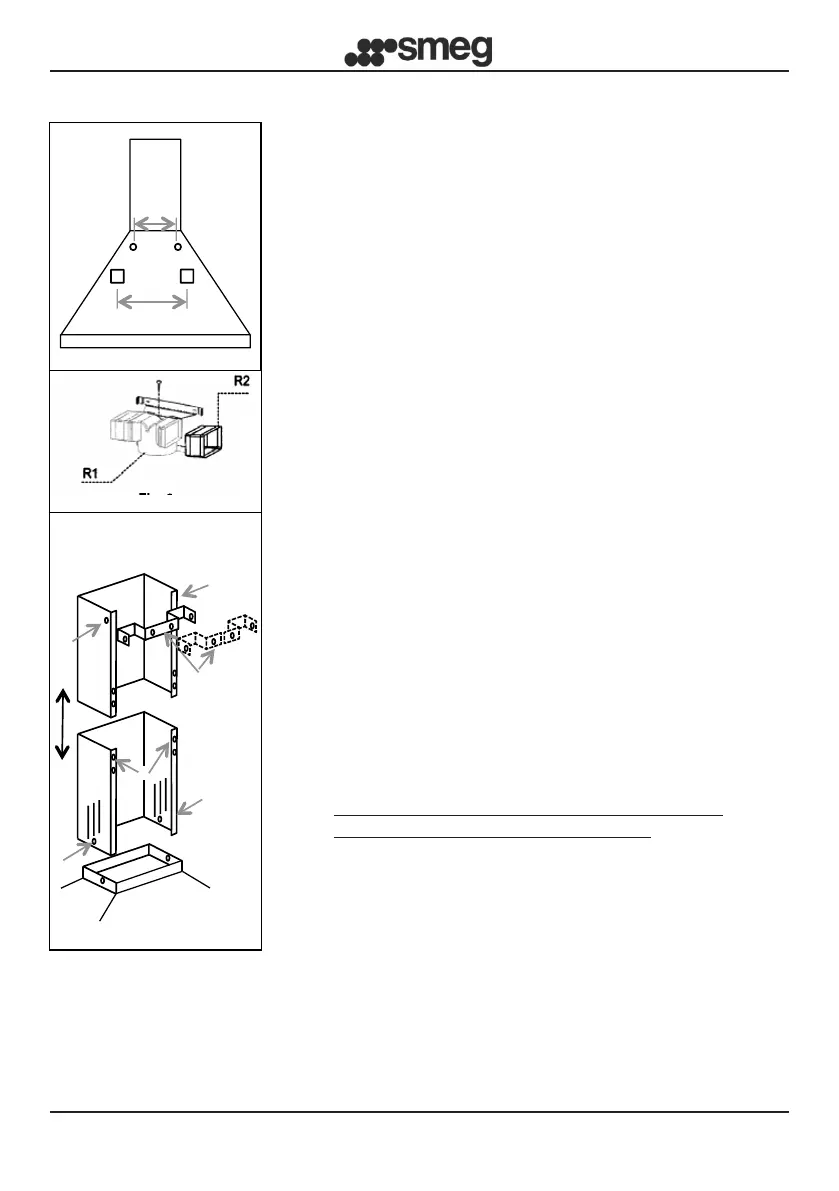

• MONTAGEM DAS CHAMINÉS (g. 7):
Posicionar o estribo das condutas, único ou em duas
peças (K) no limite superior desejado.
Marcar os dois furos na parede para a xação do estribo.
Furar e xar o estribo com os parafusos e buchas de
expansão fornecidos de série.
Posicionar com cuidado o conjunto de condutas na
chaminé. Fixar a conduta inferior na chaminé através
dos parafusos Z. Estender cuidadosamente a conduta
superior até o respectivo limite.
Fixar, através dos parafusos L, a conduta superior ao
estribo K.
• LIGAÇÃO ELÉTRICA
• As operações de ligação elétrica devem ser
realizadas por técnicos qualicados.
Em caso de ligação eléctrica direta, será necessário
interpor entre o aparelho e a rede um interruptor bipolar
com abertura mínima entre os contactos de 3 mm,
idoneamente dimensionado em função da carga e
conforme a normativa vigente.
