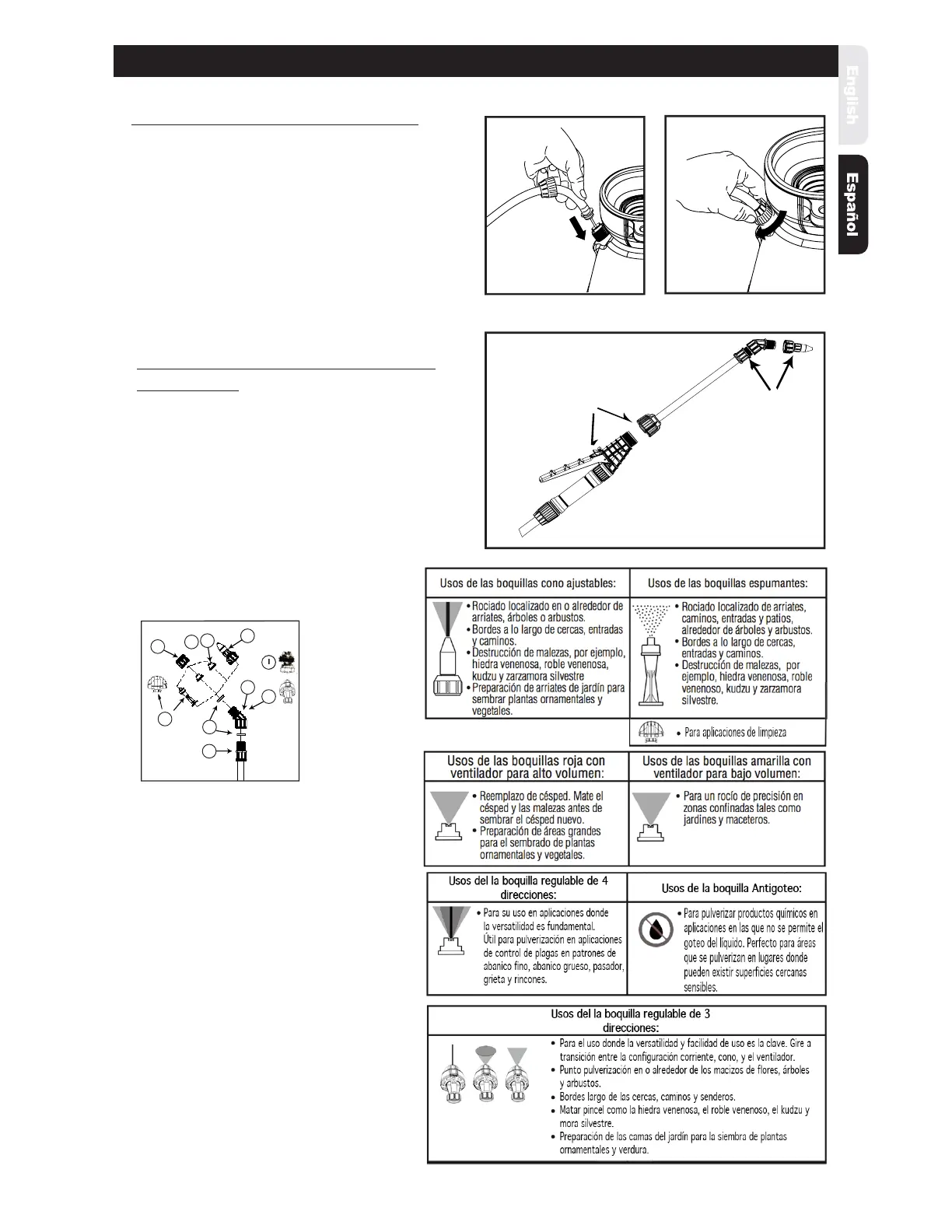

página 17
Ensamblado de la extensión, el cierre
y la boquilla
1. Instale la extensión en el dispositivo de
cierre y ajuste la tuerca hasta que esté
segura. (Vea la Figura C)
2. Instale la boquilla seleccionada en el
extremo de la extensión y apriete hasta
que esté segura. (Vea la Figura D)
INSTRUCCIONES DEL ENSAMBLAJE
Ensamble la manguera en el tanque
IMPORTANTE: No intente calentar ni alterar la
manguera, tuerca de manguera o conector
dentado antes del ensamblado.
1. Alinee las lengüetas de la espiga de la manguera,
presione la espiga de la manguera en el tanque
hasta que se detenga. (Vea la Figura A).
2. Deslice la tuerca de la manguera hasta su lugar
y gire en sentido horario para ajustar.
(Vea la Figura B).
NOTA: No utilice herramientas para ajustar la
tuerca de la manguera.
Figura A
Figura B
SELECCIONE UTILIZANDO LA TABLA DE BOQUILLAS
QUE SE MUESTRA A CONTINUACIÓN.
(Las selecciones de boquilla varían por modelo)
A. Tuerca ciega
B. Boquilla para espuma
C. Boquilla de cono adjustable
D. Boquilla roja con ventilador
para alto volumen
E. Boquilla amarilla con ventilador
para bajo volumen
F. Sello plano
G. Adaptador
H. Extensión
I . Boquilla rugulable de 4 direcciones
J. Boquilla rugulable de 3 direcciones
Figura C
Figura D
E
A
G
B
C
F
H
D
I
J
