用途
Snap-on MG325/MG3255/MG3255L/MG3255P
インパクトレンチは産業分野および自動車分野
の両方において、さまざまな留め具回転作業に
適しています。Snap-on インパクトソケットと併
用すれば、パワーと速度が大幅にアップし、仕
事効率が上昇するだけでなく、作業者の疲労を
軽減します。用途には、アセンブリライン操作、
錆ついたナットやボルトの取り外し、その他多く
の専門化したものがあります。
エアコンプレッサ
エアコンプレッサは、ツールが作動中に各排気
口で 6.2 バール / 620 kPa で 28 SCFM を提供で
きるだけの、充分な容量を持っている必要があ
り ま す 。受 け タ ン ク は 、各 エ ア ツ ー ル に 対 し て サ
ージバランスを提供できるだけの充分な容量を
持っている必要があります。
エアストレーナ
エアストレーナは、インパクトレンチ の 背 面 にあ
る取り外し可能な空気吸い込み口軸受に組み
込まれています。クリーニングするには、軸受を
取り外しエアホースを使用して、スクリーンと軸
受から埃やその他の粒子を吹き飛ばします。空
気吸い込み口軸受を再び取り付ける前に、O リ
ングが 損 傷していないかチェックしてください。
損傷している場合、空気漏れを防ぐため新しい
O リングと交換してください。再装着時に
は、68–75 N•m でトルク締 めしてください。
エア供給
エアインパクトレンチは最大 6.2 バール / 620 kPa
の低圧で、きれいで、湿気のない、よく潤滑され
た空気で最も優れた実力を発揮します。

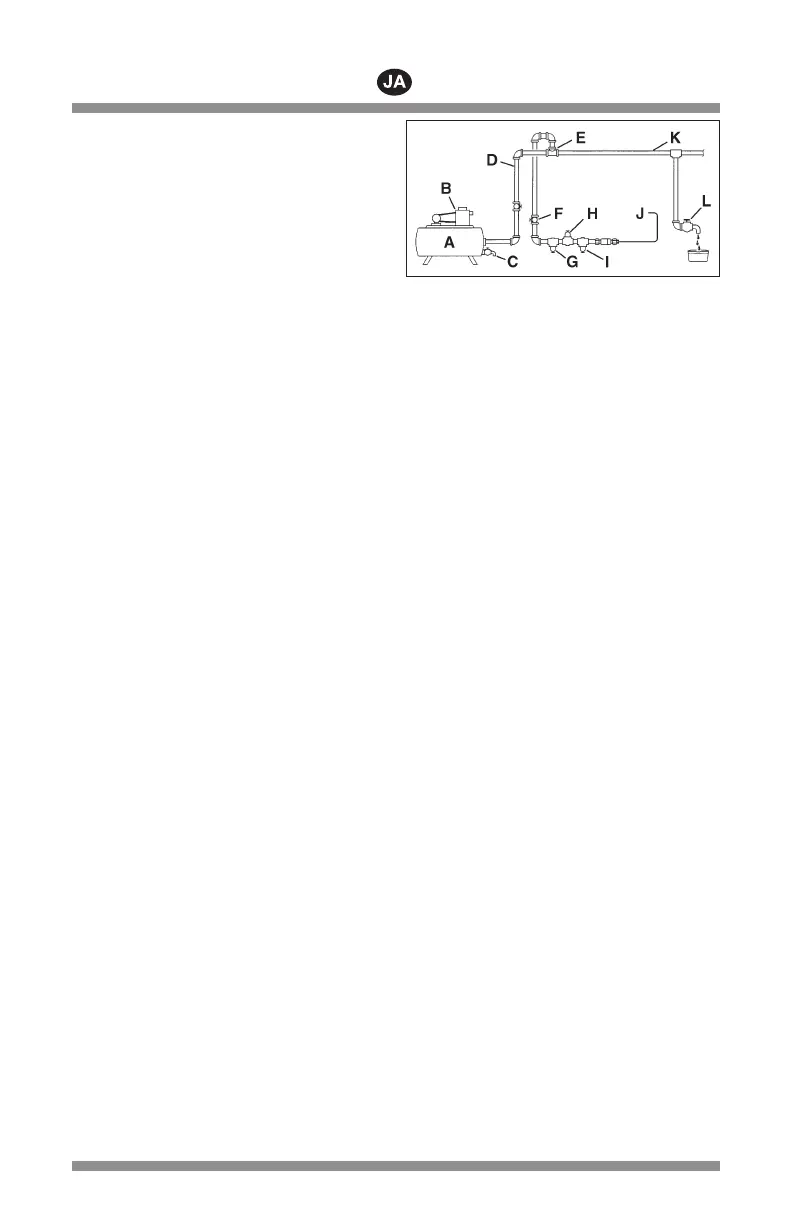

図 1: エアサプライ
A –
エアタンク、最小
151.5
リット ル
B –
コンプレッサ、充分な容量
C –
排水管、毎日
D –
パイプと接続金具、最小
12.7 mm
E –
上部エア取り入れ口
F –
簡単に手が届く、遮断バルブ
G –
フィルタ
H –
エアレギュレータ、作動圧力に設定
I –
潤滑装置
J –
エアツール接続部
K –
低 ス ポット、ウォータートラップ
L –
排水管、毎日
パイプシステム
パイプシステムは、最大のフロー条件下で過度
の圧力低下を避けるために十分な大きさが必
要です。すべてのパイプ接続金具とホース排気
口は 12.7 mm で、毎日排出できない水を集める
低いスポットがないように配置される必要があ
ります。内径が 8 mm 未満のエアホースや長す
ぎるエアホースは使用しないでください。最大
フロー条件下で圧力が低下し、性能が落ちる原
因となります。アクセサリは、気密接続用に使用
されます。このエアツールには、 AHC22 クイック
連結器と AHC22M および AHC22F アダプタを推
奨しています。Snap-on また、AHCC98 ユニバー
サルカップラ及び AHCCP97 大流量フィッティン
グも推奨しています。
フィル タ
Snap-on AHR424 フィルタ、または同等物は、エ
アインパクトレンチにきれいな空気を確保する
ために使用する必要があります。水、汚れ、垢は
研磨剤として機能し、エアインパクトレンチを損
傷させる可能性があります。フィルタユニット
は、コンプレッサとエアレギュレータおよびエア
ライン潤滑装置の間に取り付ける必要がありま
す。
