SERVICIO Y AJUSTES
E
F
C
G
Q
R
D
K
G
P
B
L
M
A
E
F
H
J
M
Fig. 24
Fig. 25
A
B
D
C
Fig. 22
Fig. 23
Fig. 26

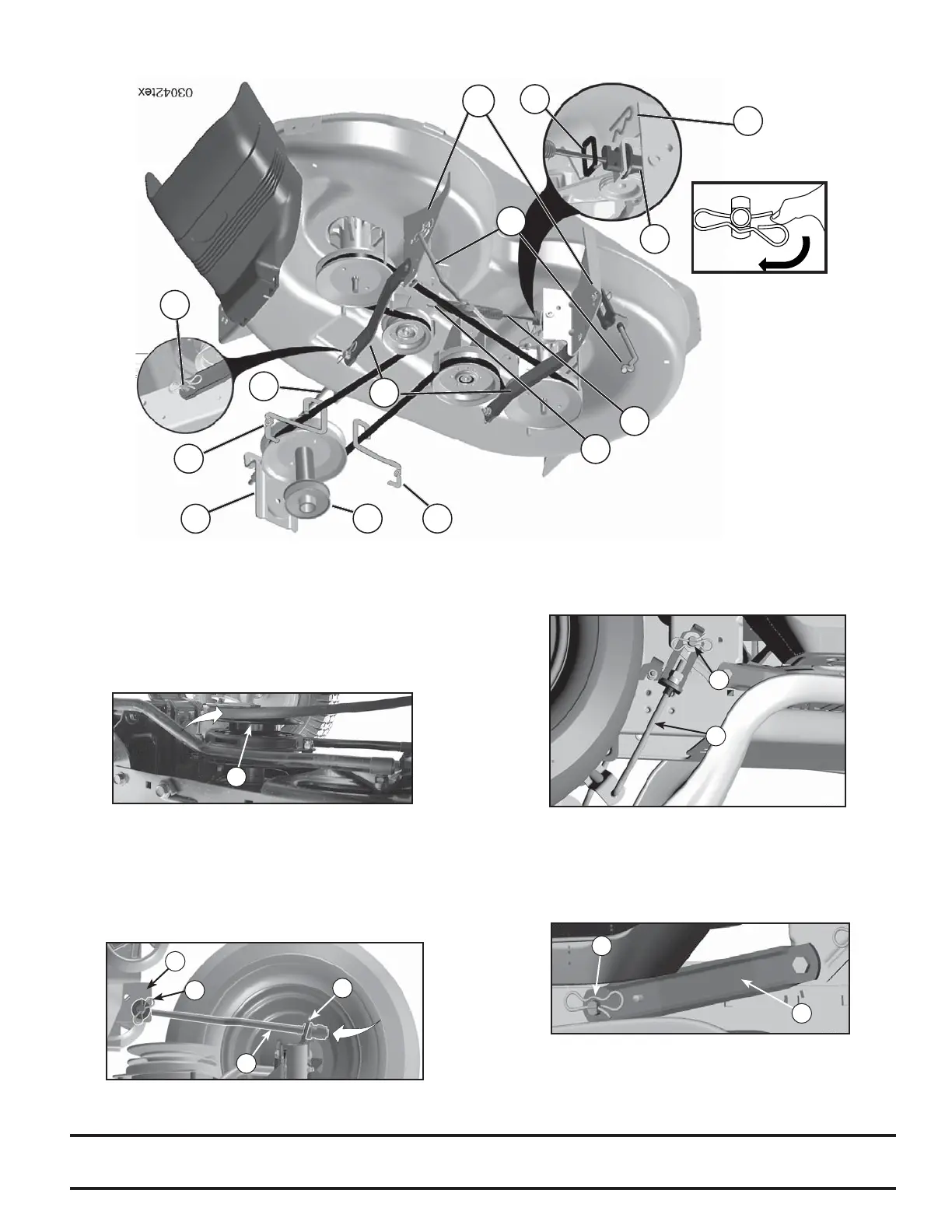

IMPORTANTE: VERIFIQUE QUE LA CORREA ENCAJE BIEN EN
TODAS LAS RANURAS DE LAS POLEAS DE LA CORTADORA.
• Suba la palanca elevadora a la posición de más arriba.
• Si es necesario, ajuste las rueditas del calibre antes de
poner en funcionamiento la cortadora, como se ilustra en el
capítulo de Manejo de este manual.
• Conecte el fin de la primavera de cable de embrague (Q) en
el orificio de holgazán (R).
• Retire el resorte de sujeción (K), deslice la abrazadera (L)
hasta quitarla, y saque a presión la guía de la caja (P) hasta
que se salga del soporte.
• Instale la correa pasándola por encima de la polea del motor
(M)
• Meta el fin de la conexión (E) en el hoyo en el suporte anterior
de orificio y conecte con arandela e Retén del resorte (J).
• CONECTE LA CONEXION ANTERIOR (E) - Trabajo del dejó
el lado de tractor. Meta el fin de la barra de la asamblea de
la conexión por orificio anterior en el tractor suporte anterior
de suspensión (F).
• FIJE LAS PIEZAS DE PROPULSIÓN POSTERIORES (C) –
Levante la parte posterior de la cortadora, ubique la ranura
de la pieza de unión (D) por encima de la clavija que hay en
la barra posterior de la cortadora y fíjela con una arandela
y un resorte de contención.
• FIJE LOS BRAZOS DE SUSPENSIÓN LATERALES DE
LA CORTADORA (A) AL CHASIS - Ubique el orificio del
brazo encima de la clavija (B) que hay en la parte exterior
del chasis del tractor, y fíjelo con una resorte de contención.
• Realice el mismo procedimiento en el otro lado del tractor.
