Solar 4001 - Page 25

25
-
+
-
+
CONECTOR DEL
CARGADOR DE BATERÍA
CONECTOR DEL SELECTOR DE TENSIÓN
CONJUNTO DEL CABLE NEGATIVO
CONJUNTO DEL CABLE POSITIVO
CONECTOR DE 12 V
CONECTOR DEL CABLE DE SALIDA
CONECTOR DE 24 V
BATERÍA N.º 1 BATERÍA N.º 2
P2
N1
+
N2
vP
vN
#2
#2
vN
P2
P1
N2
N1
vP
R2 B2
-
+
R1
B1

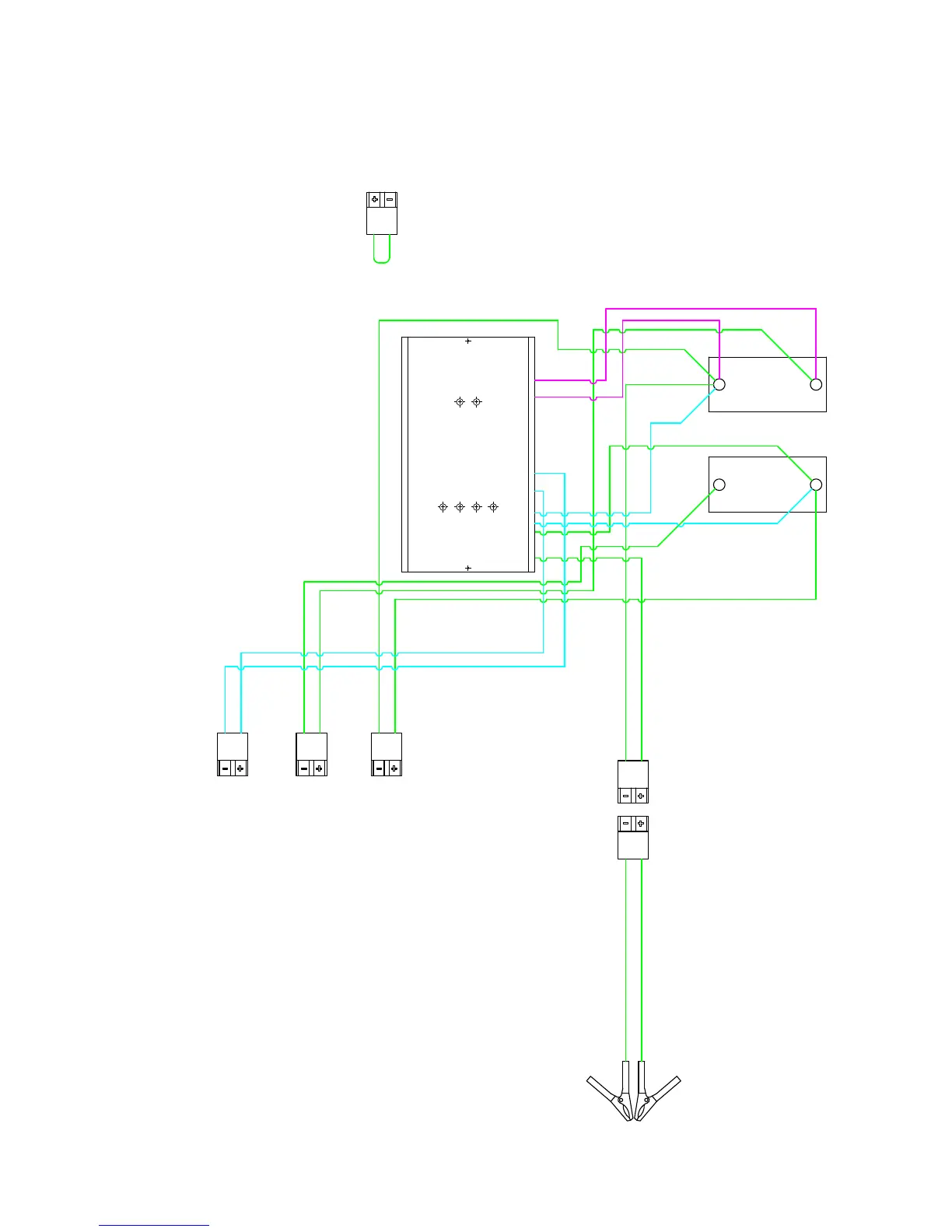

Diagrama de cableado de 12/24 V
