MONTAGGIO
• Rimuovere tutte le parti dalla confezione e smaltire il materiale di imballaggio,
in particolare i sacchetti di plastica (pericolo di soffocamento per i bambini!)
nonché eventuali adesivi pubblicitari ed etichette (esclusa la targhetta di identi-
ficazione).
• Posizionare tutte le parti che devono essere assemblate di fronte a voi, la griglia
di protezione per il momento deve rimanere ancora imballata.

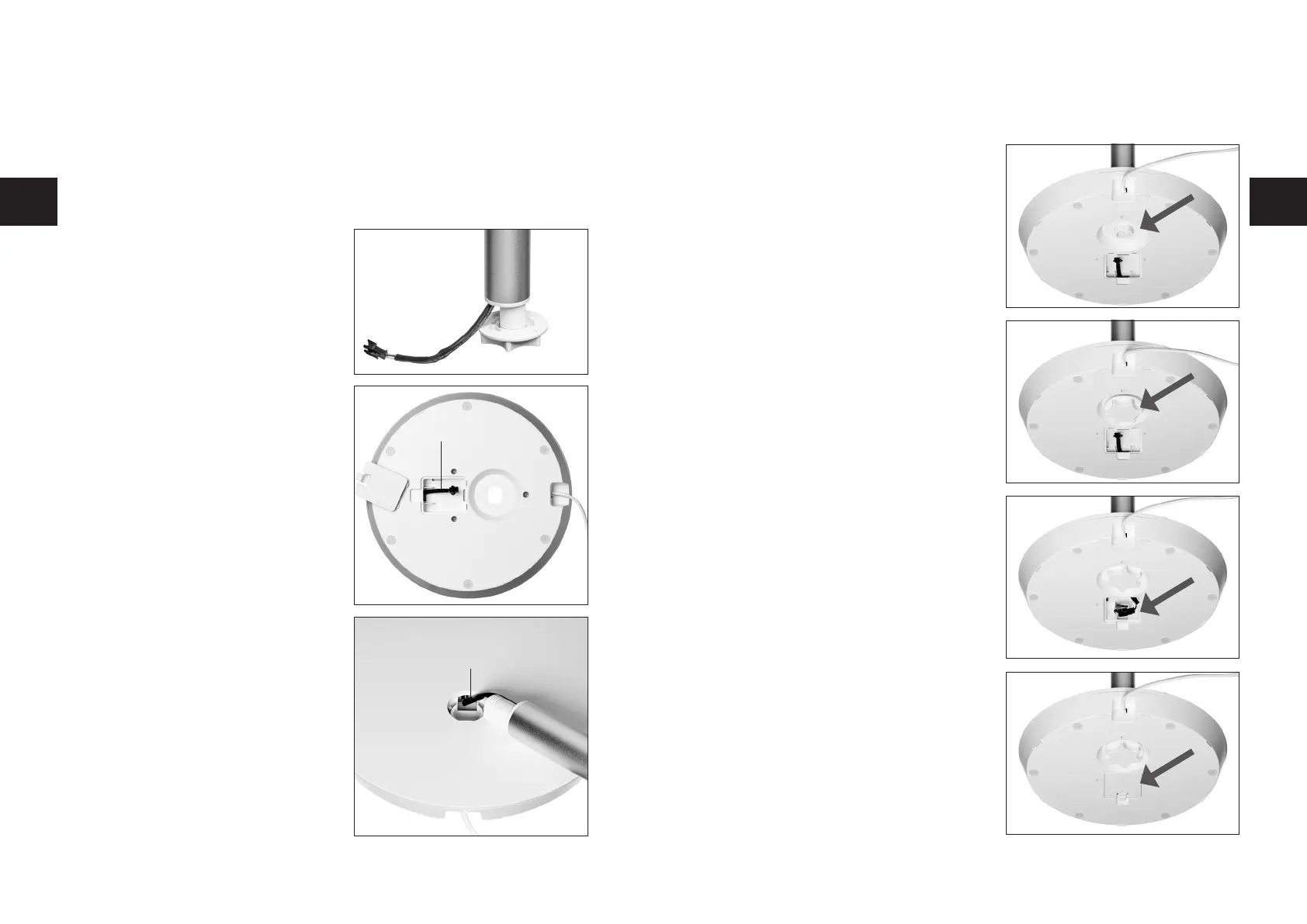

A. MONTAGGIO DELLA
PIANTANA SULLA BASE
1. Svitare il tappo a vite dall'attacco
filettato della piantana (ruotare in
senso antiorario in direzione di "Loo-
sen"). Con questo tappo a vite alla
fine la piantana verrà fissata alla base.
2. Capovolgere la base e rimuovere il
coperchio del vano cavi. Sottostante
è visibile un cavo (B).
3. Inserire il collegamento della piantana
nel foro della base; l'altro cavo (A),
che si trova al collegamento della
piantana, deve essere condotto attra-
verso la piccola apertura laterale nel
foro della base. Fare attenzione a non
schiacciare il cavo.
4. Inserire completamente il collega-
mento della piantana nel foro della
base in modo che la filettatura sia
visibile nella parte inferiore della
base.
5. Avvitare il tappo a vite sulla filetta-
tura della piantana (ruotare in senso
orario in direzione "Tighten"). La
piantana è ora installata.
6. Ora i due cavi con i loro connettori si
trovano uno accanto all’altro. Inserire
i due connettori l'uno nell'altro.
7. Chiudere il vano cavi con il coper-
chio.
B
A
I I
