20
s

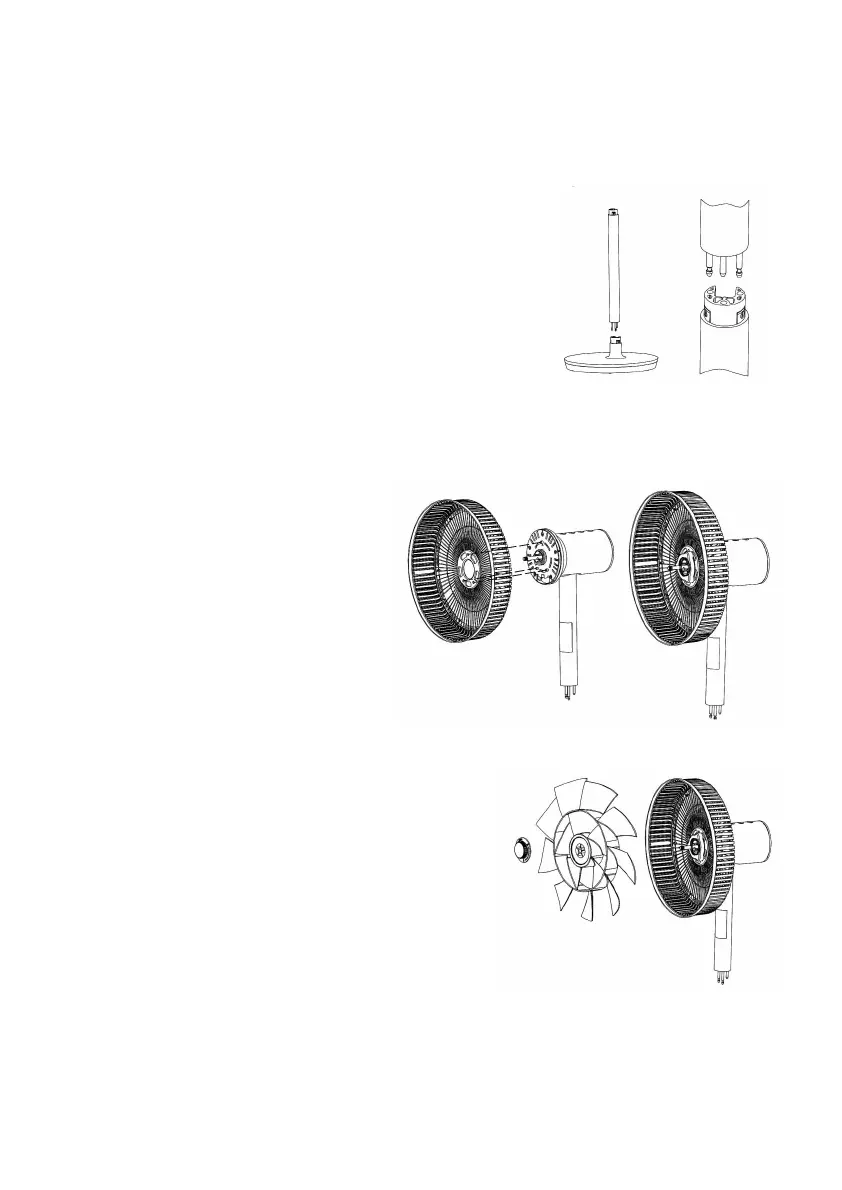

assemblage du ventilateur
1
ère
étape:
assemblage du pied extension sur le socle
(seulement nécessaire, si vous voulez utiliser
l´appareil comme ventilateur sur pied)
Placez le socle sur le sol. Placez les trois
chevilles de fixation du pied extension (12)
dans le socle et appuyez vers le bas jusqu´à
enclenchement du pied.
ATTENTION : Assurez-vous que vous entendez bien
un « clic », indiquant que le pied est correctement
fixé sur le socle.
2
ième
étape:
assemblage de la grille de protection arriere
(déjà pré-assemblé)
Faites glisser la grille de protection
arrière (6) sur la tige du bloc mo-
teur (7) et enfoncez-la sur les trois
chevilles du bloc moteur, comme
indiqué sur l´illustration. Faites éga-
lement glisser l´écrou de fixation
(5) sur la tige du bloc moteur et
vissez-le sur la grille de protection
arrière en le tournant dans le sens
des aiguilles d´une montre.
3
ième
étape:
assemblage de l´helice (déjà pré-assemblé)
Placez l´hélice (4) sur la tige du bloc moteur,
poussez-la vers le fond jusqu´à la butée et faites-la
tourner jusqu´à ce qu´elle s´enclenche dans les
petites chevilles de la tige du bloc moteur.
L´extrémité de la tige du bloc moteur est apparente
au centre de l´hélice. Placez l´écrou en plastique (3)
sur la tige du bloc moteur et vissez-le dans le sens
inverse des aiguilles d´une montre.
ATTENTION : Si l´hélice n´est pas montée correctement,
l´écrou en plastique ne peut pas être vissé.
