34
s
montaggio del ventilatore

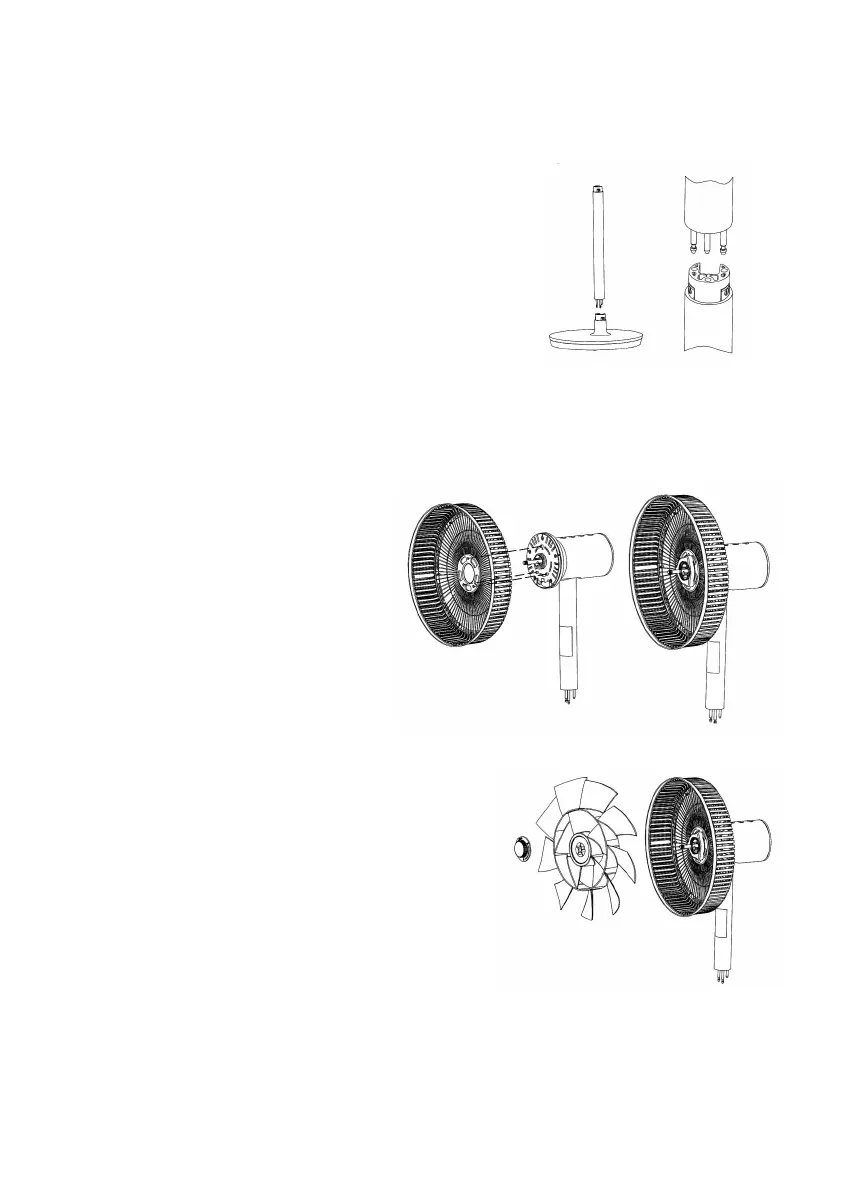

1. Passo:
montaggio della prolunga del
cavalletto sulla base
(necessario solo quando Lei abbisogna della
variazione lunga come ventilatore eretto)
Appoggiare il basamento sul pavimento.
Infilare i tre perni della prolunga del cavalletto (12)
nel basamento e premere il cavalletto verso il basso
fino a che scatta.
Attenzione: Fare attenzione al rumore di incastro,
in modo che il cavalletto sia bloccato bene nel basamento.
2. Passo:
montaggio della grata di protezione posteriore
(già premontato)
Portare la grata di protezione po-
steriore (6) sull’alberino motore (7)
e premerlo sui tre perni del blocco
motore, come mostra la figura.
Portare il dado di fissaggio (5)
sull’alberino motore e girarlo nella
grata di protezione posteriore in
senso orario.
3. Passo:
montaggio della ventola ruotante
(già premontato)
Mettere la ventola (4) sull’alberino motore.
Spingere la ventola fino allo scatto verso
l’interno e girarlo fino a che la croce di guida della
ventola nei perni piccoli dell’alberino
motore si incastrano.
La punta dell’alberino motore è visibile al centro
della ventola. Mettere il dado in plastica (3)
sull’alberino motore e girarlo in senso antiorario.
Attenzione: Quando la ventola non è inserita bene,
il dado in plastica non si lascia avvitare.
