Solo 640 - Page 28

28
1
2
4
3
18
7
6
11
24
5
12
18
14
15
25
17
16
13
9
19
18
8
10
22
20
21
23
Atencion - advertencia importante!
1. Las tapas de cierre de esta motosierra para los depósitos de combustible y de aceite Ilevan tórica radial
Para cerrar estas tapas basta girarlas con los dedos hasta sentir una resistencia. No hace falta ninguna herramienta.
2. La máquina base viene de fábrica con un cartón de distanciamiento entre latapa de espada y el apoyo de la espada, por
razónes de seguridad de transporte. En el momento de colocar la espada y cadena, dicho disco de cartón se debe sacar y tirar
1.
2
.
➟

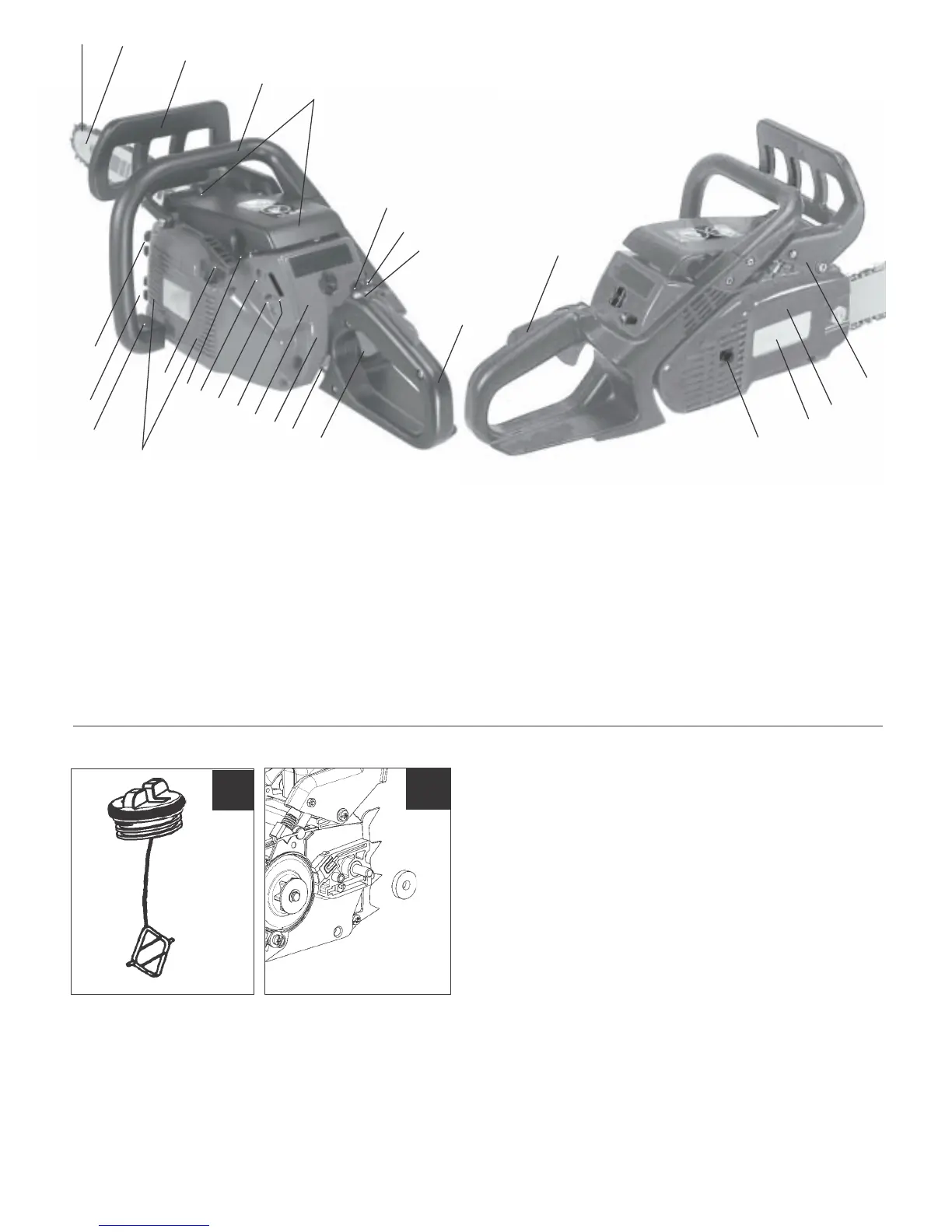

1 Cadena
2 Raíl guía
3 Empuñadura en asa
4 Guardamanos
5 Empuñadura de mano posterior
6 Palanca del choke
7 Espiga de control media aceleración
8 Depósito de aceite
9 Stárter
10 Depósito de combustible
11 Llave de cortocircuito
12 Acelerador
13 Inyección piloto
14 Bujía
15 Filtro de aire
16 Tornillo de tope Marcha en vacío
17 Tornillos de ajuste Carburador (H/L)
18 Amortiguación de vibraciones
19 Zona de aspiración Aire refrigerante
20 Silenciador
21 Embrague
22 Banda de freno
23 Freno de cadena
24 Bloqueo acelerador
25 Entrada de aire
