6
1
2
4
3
18
7
6
11
24
5
12
18
14
15
25
17
16
13
9
19
18
8
10
22
20
21

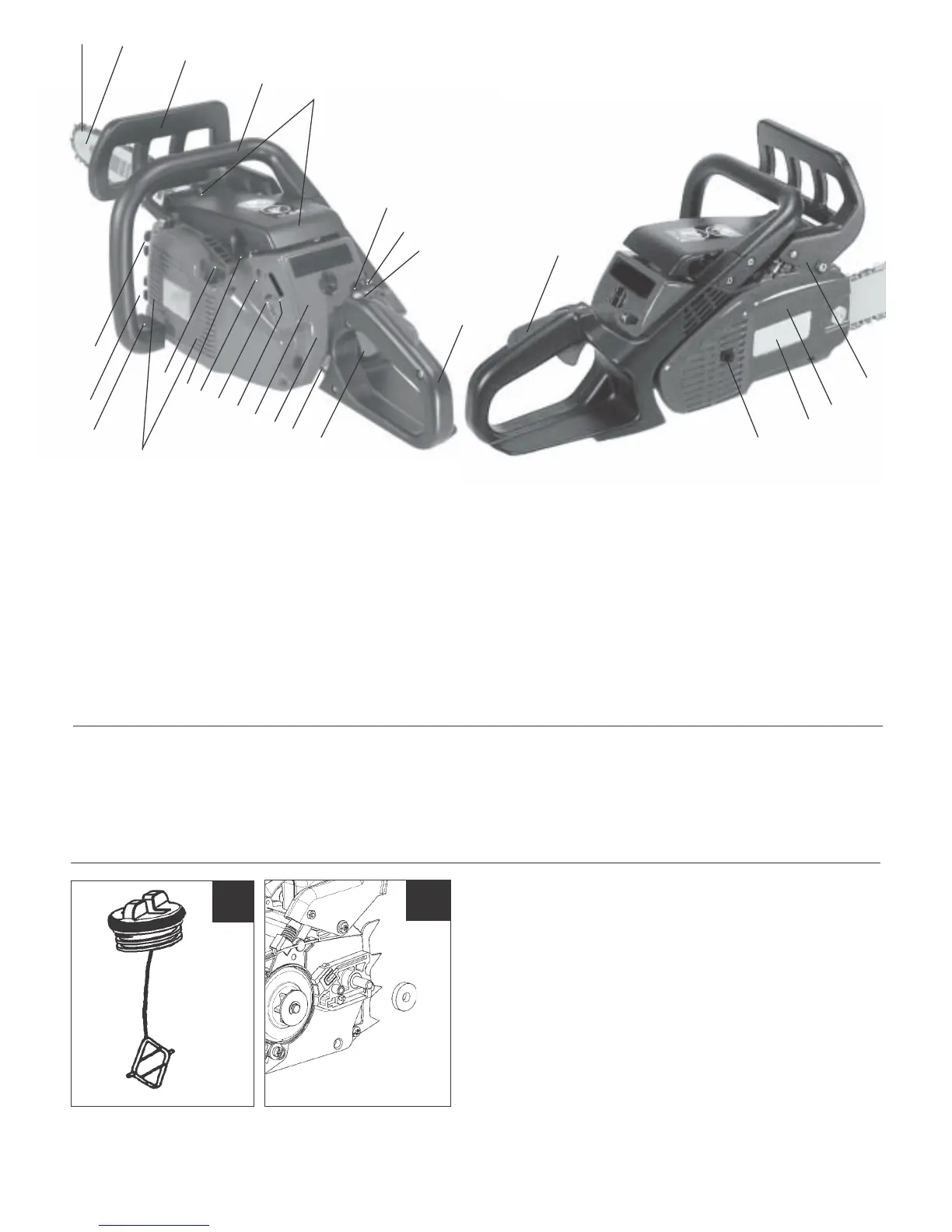

1 Kette
2 Führungsschiene
3 Griffbügel
4 Handschutz
5 Hinterer Handgriff
6 Choke-Hebel
7 Halbgas-Kontrollstift
8 Öltank
9 Startergriff
10 Kraftstofftank
11 Kurzschluss-Schalter
12 Gashebel
13 Primer
23
14 Zündkerze
15 Luftfilter
16 Leerlauf-Anschlagschraube
17 Vergaser-Einstellschrauben(H/L)
18 Vibrations-Dämpfung
19 Kühlluft-Ansaugbereich
20 Schall-Dämpfer
21 Kupplung
22 Bremsband
23 Kettenbremse
24 Gashebelsperre
25 Lufteintritt
Verschleissteile
Verschiedene Bauteile unterliegen gebrauchsbedingtem Verschleiss bzw. einer normalen Abnutzung und müssen
je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.
Nachstehende Verschleissteile unterliegen nicht der Hersteller-Garantie:
Führungsschiene/Kette, Kupplung, Kupplungsglocke/Kettenritzel, alle mit Öl oder Kraftstoff in Berührung
kommenden Gummiteile; Verschleissteile wie Luftfilter, Zündkerze, Vibrations-Dämpfungselemente aus Gummi.
Achtung - wichtiger Hinweis!
1. Der Kraftstofftank-Verschluss und der Öltank-Verschluss dieser Motorsäge werden über einen O-Ring radial abgedichtet.
Beide Tankverschlüsse sollten werkzeuglos und nur fingerfest in der Motorsäge eingesetzt werden.
2. Die werkseitig als Transportsicherung unter der Schienenabdeckung eingelegte Karton-Scheibe ist bei Erst-
Inbetriebnahme vor dem Einbau der Führungsschiene zu entfernen.
1.
2
.
➟
