ST-Control – Utilisation
Régulation de différence de température avec contrôle automatique du
fonctionnement

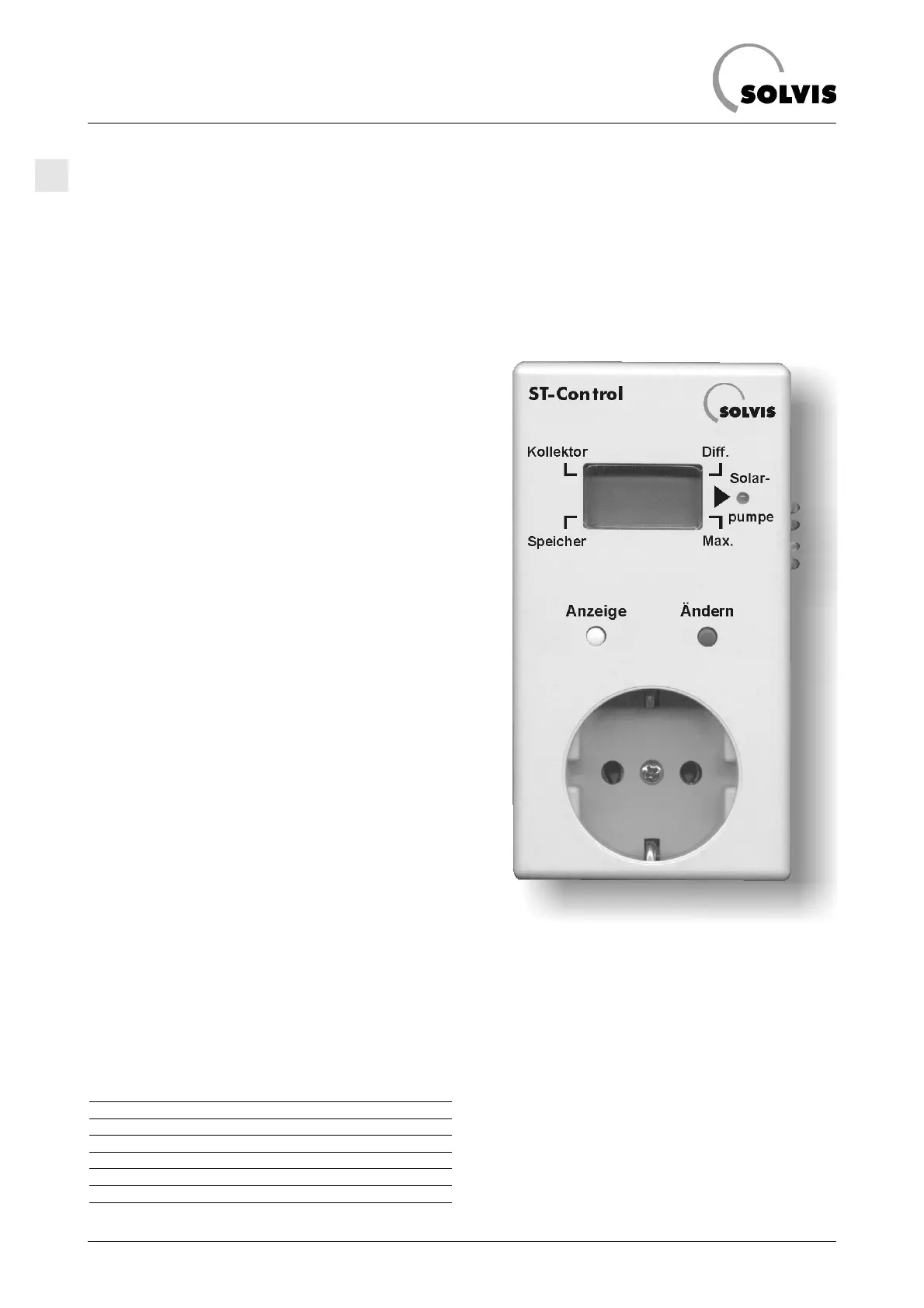

Le ST-Control est une régulation de différence de tempéra-
ture avec contrôle de plausibilité automatique. La fiche à
contact de protection intégrée permet de raccorder rapide-
ment le dispositif de régulation, sans que des opérations
de câblage soient nécessaires. Cette fiche se branche tout
simplement dans la prise.
Généralités
Fonction
Contenu de la livraison
Le ST-Control compare la température du capteur avec celle
de l’accumulateur d’eau chaude SolvisTherm. La régulation
commute la pompe solaire en marche, lorsqu’une différence
de température réglable (« Diff. »), additionnée à une hy-
stérèse en fonction de la température, est dépassée. En
cas de dépassement de la valeur de consigne « Diff. » ou
lorsque la sonde du réservoir atteint la valeur maximale du
réservoir (« max. »), la pompe solaire est désactivée.
La différence (« Diff. ») correspond au surplus de températu-
re que le capteur doit présenter par rapport au réservoir,
afin que la pompe solaire fonctionne (recommandation
5...10 K).
La valeur maximale du réservoir (« max. ») limite la températu-
re du réservoir pour protéger celui-ci contre l’entartrage,
la destruction de son revêtement intérieur, les risques
d’échaudure, etc. (recommandation : 60...90°C). Lorsque
la valeur descend en dessous de la valeur réglée moins
l’hystérèse, une remise en marche se produit.
• Régulateur ST-Control
• 1 sonde du réservoir (câble de 3 m)
• 1 fiche (pour le raccordement de la sonde du capteur)
• Instructions de service (ci-jointes)
Caractéristiques techniques
Tension de service 230 V, 50 - 60 Hz
Consommation électrique max. 2 VA
Intensité nominale pompe max. 2,5 A
Fusible 3 A à action rapide
Type de protection du régulateur IP 20
Plage d’affichage -99... 199
Sonde (réservoir et capteur) KTY 2 kΩ
Température ambiante autorisée 0... 45° C
