N 15-M – Technische Änderungen vorbehalten 06.07
2
DE
Bitte wenden!
N 15
ST-Control – Bedienung
Temperatur-Differenzregelung mit automatischer Funktionskontrolle

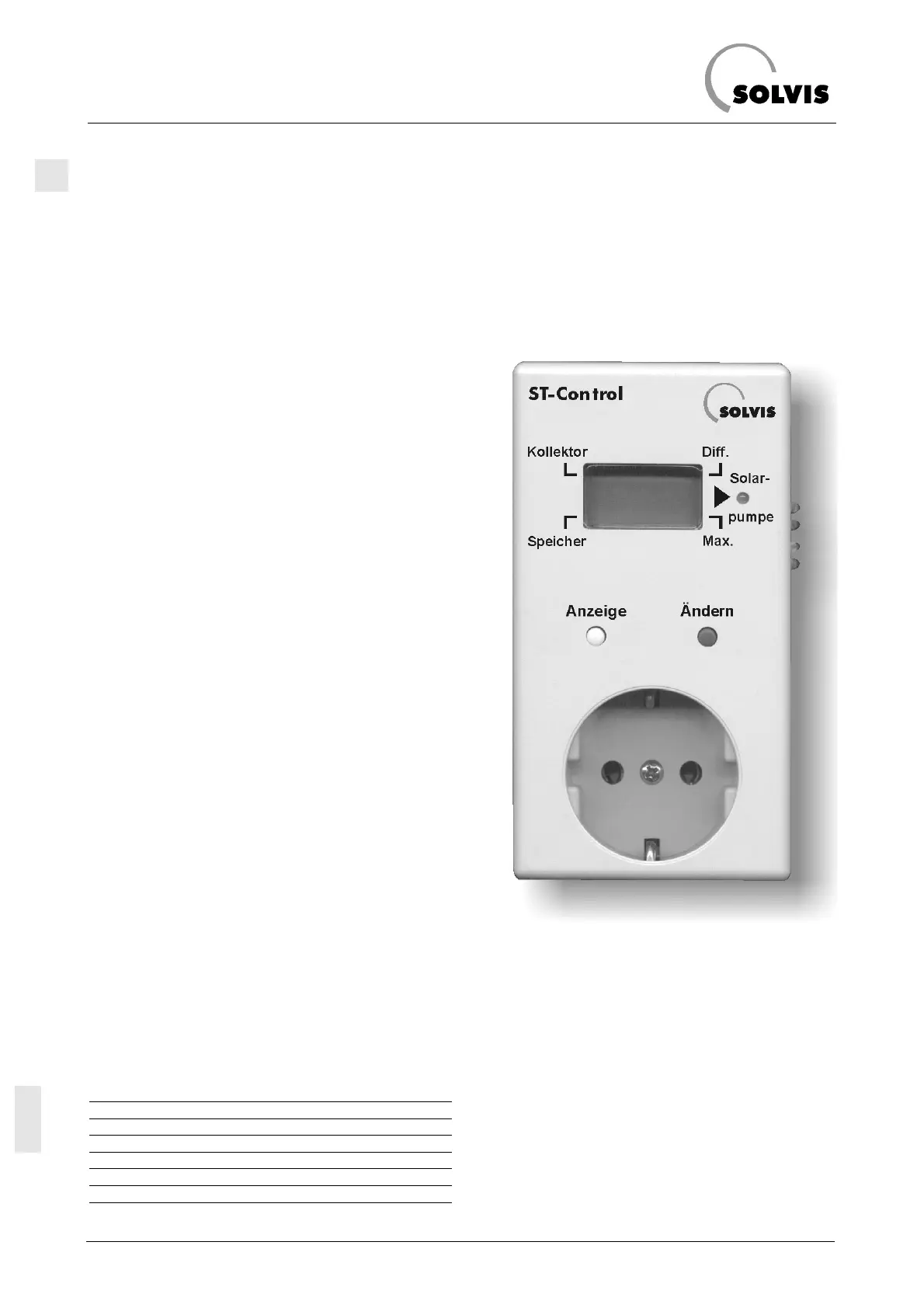

Die ST-Control ist eine Temperatur-Differenzregelung mit
automatischer Plausibilitätskontrolle. Durch den integrier-
ten Schuko-Stecker lässt sich die Regelung schnell und
ohne Verdrahtungsaufwand anschließen. Sie wird einfach
in die Steckdose gesteckt.
Allgemeines
Funktion
Lieferumfang
Die ST-Control vergleicht die Temperatur des Kollektors mit
der des Warmwasserspeichers SolvisTherm. Die Regelung
schaltet die Solarpumpe ein, wenn eine (einstellbare) Tem-
peratur-Differenz („Diff.“) zuzüglich einer temperaturabhän-
gigen Hysterese überschritten wird. Bei Unterschreitung
des Sollwertes „Diff.“ oder wenn der Speicherfühler den
Speichermaximalwert („Max.“) erreicht, wird die Solar-
pumpe ausgeschaltet.
Die Differenz („Diff.“) ist jener Wert, um den der Kollektor
heißer als der Speicher sein muss, damit die Solarpumpe
läuft (Empfehlung 5...10 K).
Der Speichermaximalwert („Max.“) begrenzt die Speicher-
temperatur zum Schutz vor Verkalkung, Zerstörung der
Speicherbeschichtung, Verbrühung usw. (Empfehlung:
60...90°C). Eine Wiedereinschaltung erfolgt, wenn der ein-
gestellte Wert abzüglich der Hysterese unterschritten wird.
• Regler ST-Control
• 1 Speicherfühler (3 m Kabel)
• 1 Stecker (zum Anschluss des Kollektorfühlers)
• Bedienungsanleitung (vorliegend)
Technische Daten
Betriebsspannung 230 V, 50 - 60 Hz
Leistungsaufnahme max 2 VA
Nennstrombelastung Pumpe max. 2,5 A
Sicherung 3 A flink
Schutzart Regler IP 20
Anzeigenbereich -99... 199
Fühler (Speicher und Kollektor) KTY 2 kΩ
Zul. Umgebungstemperatur 0... 45 °C
