Visiophone V®350 FR

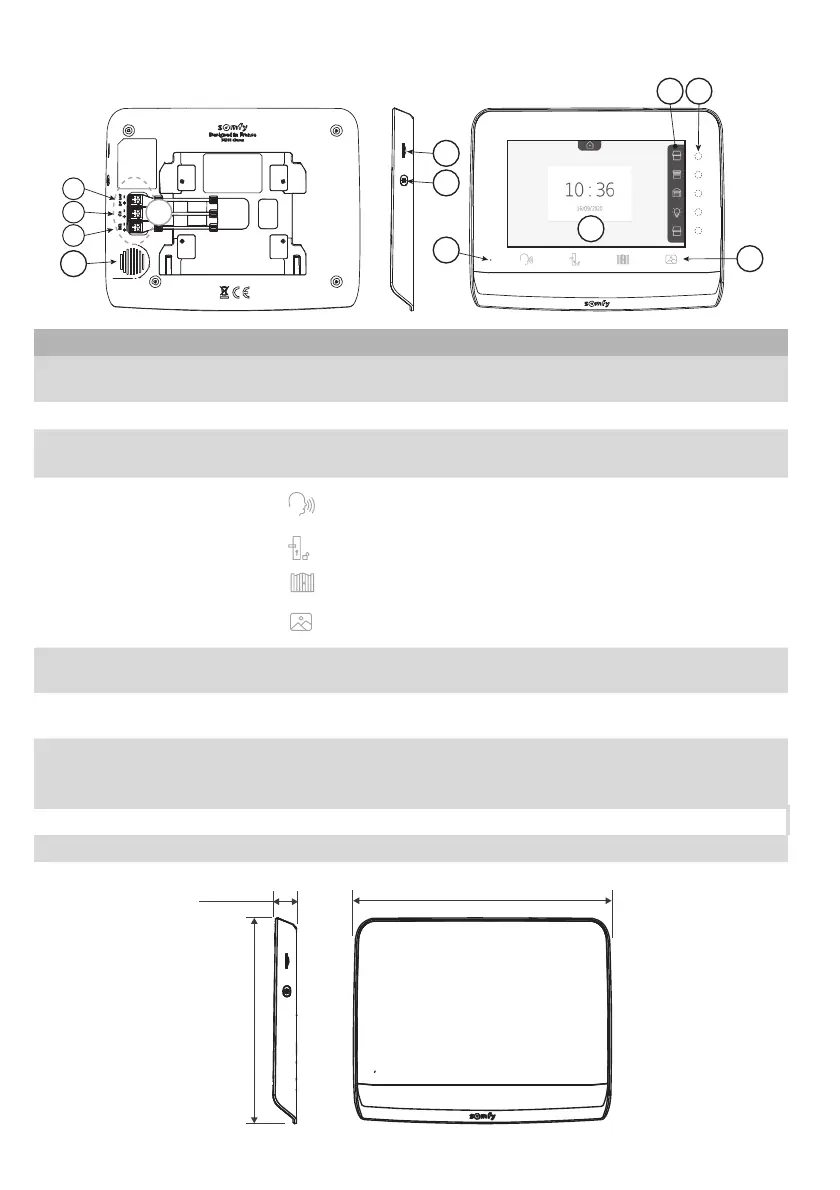

3.2.1 Moniteur
9
1
2
4
3
5
8
7-1
7-2
7-3
7
6
Repère Désignation Description
1 Ecran Permet de voir le visiteur, de consulter les photos de visites manquées, de visualiser
les réglages, etc.
2 Microphone Permet de parler avec son interlocuteur situé devant la platine de rue.
3 Lecteur de carte micro
SD
Permet d’exporter les photos stockées en mémoire interne.
Nota : carte micro SD non fournie (32 Go maxi).
4 Touches «Activation»
Communication (activation micro)
Gâche/serrure électrique
Portail
Bibliothèque de photos
5 Bandeau de visualisation Permet de visualiser les actions possibles avec les touches sensitives à droite du
bandeau.
6 Voyants et touches
sensitives
5 voyants avec touches sensitives des 5 canaux de pilotage/navigation.
7 Bornier 7-1 : raccordement au bloc secteur.
2-2 : raccordement à la platine de rue.
7-3 : raccordement à un deuxième moniteur (optionnel).
8 Bouton Bouton d’accès aux réglages
9 Haut-parleur Permet d’entendre son interlocuteur situé devant la platine de rue.
175 mm
220,5 mm
24 mm
(1)
(1) Épaisseur sans le support
métallique
