DETAIL F
F

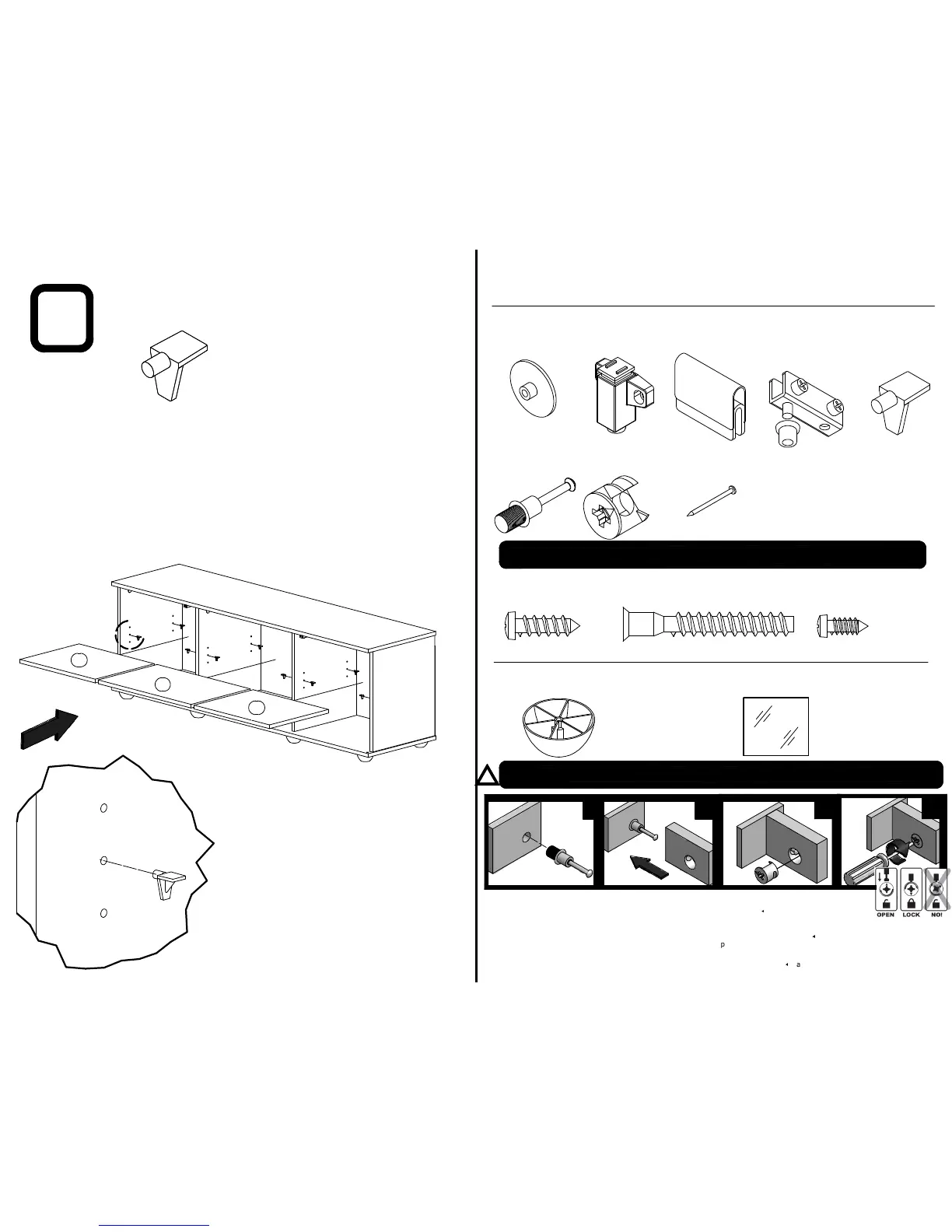

Hardware List
Hardware Pack 59-AAIJ
150-025
x8 Trimcap
150-060
x2 Push Magnet
150-090
x2 Strike Plate set
150-120
x2 Glass Hinge w/
Plastic Screws &
Insert set
150-197
x12 Shelf Support Pin
150-235
x8 Spread bolt
150-240
x8 Cam
150-288
x1 Pack of Nails
(22 per Pack)
Actual size / Dimensions actuelles / Tamaño actual
150-178
x8 #8 x 3/4" Philips
Pan Head Screw
Extra Hardware & Glass
150-550
x8 Plastic Sliver Legs
190-924
x2 475 x 426 x 4MM Tempered, Gray Glass Door
3
6
10
SONAX:Cam Lock System/Système de verrouillage de came / Sistema de Cerradura de Leva
!
Insert spread bolt into face panel
A by screwing in place.
Insérez le boulon dans le panneau
de face A en vissant le boulon en
place.
Inserte cerrojo de extensión en la
cara pone panel A por atornilla.
Insert Cam into side panel B
making sure
points towards face
panel A.
Insérez la came dans le panneau
du côté B en assurant que la
pointe vers le panneau de face A.
Inserte Leva en panel B de lado
que hace los puntos
hacia
panel de cara A.
Push panels A & B together to insert
spread bolt into cam hole.
Never FORCE!
Poussez les panneaux A & B
ensemble pour insérer le boulon dans
la came. Ne jamais FORCEZ!
El empujón pone panel A & B
para insertar juntos spreadbolt
en la leva. ¡Nunca FUERCE!
LOCK cam by turning 180º clock-
wise with a screwdriver.
Verrouillez la came en la tournant
180º dans le sens des aiguilles à
montre, à l’aide d’un tournevis.
CIERRE leva girando 180º a la
derecha con un destornillador.
4
B
A
A
B
2
A
B
3
150-180
x8 Confirmat
150-185
x4 #6 x 1/2" Philips
Pan Head Screw
150-197
x12 Shelf Support Pin
Insert shelf support pins at desired height. Place adjustable shelves (6 & 7) on support pins.
Insérez les goupilles de soutien d'étagère à la taille désirée. Placez les étagères réglables (6 & 7) sur les
goupilles de soutien.
Inserte los pernos de la ayuda del estante en la altura deseada. Coloque los estantes ajustables (6 & 7)
en los pernos de la ayuda.
6
7
6
A
1
