E
Parts List / Liste de Pièces / Lista de Piezas
Item# / # de pièce / # de Artículo
1
50-ACOJ
Top / Haut / Cima
1520 x 400 x 16mm
50-ACOM
Outer Shelf / Étagère externe /
Externo Estante
446 x 350 x 16mm
62
50-ACOK
Base / Base / Base
1520 x 400 x 16mm
50-ACOL
Inner Shelf / Tablette du Milieu /
Montante Estante
551 x 350 x 16mm
7
3
50-ACOF
Outer Upright - Left /
Montant Externe - Gauche /
Externo correcto - Izquierdo
438 x 368 x 16mm
50-ACON
Backing / Endos / Apoyo
1504 x 402 x 3mm
8
5
50-ACOG
Inner Upright / Montant du Milieu /
Montante correcto
438 x 368 x 16mm
5
4
9
50-ACOI
Outer Upright - Right /
Montant Externe - Droite /
Externo correcto - Derecha
438 x 368 x 16mm
4
1
3
5
5
4
2
6
7
6
8

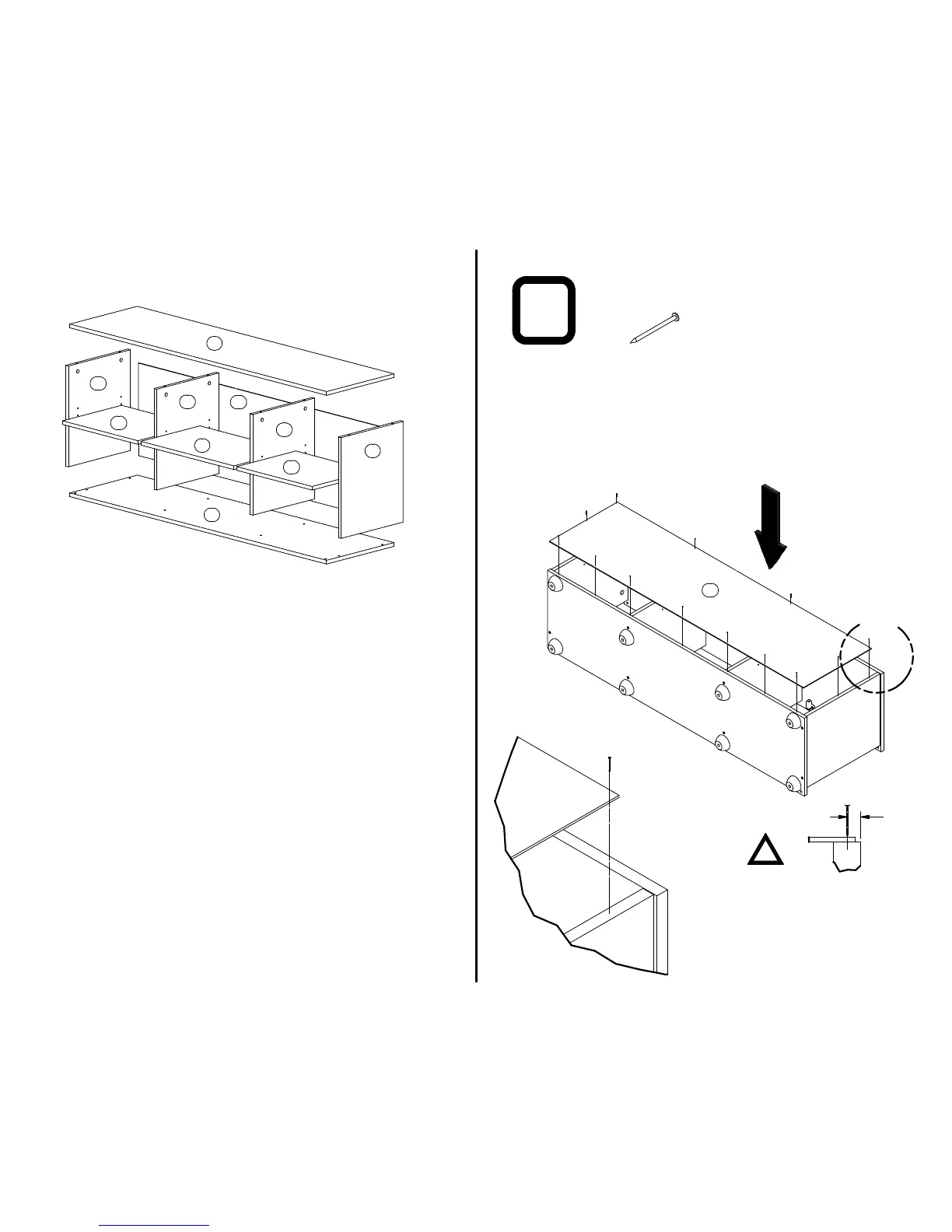

With the coloured surface of the Backing (8) facing inside the stand, connect the Backing to the Base
and Uprights with 13 nails in the pattern shown.
Avec la surface colorée de l’endos (8) qui fait face à l'intérieur du meuble, placez l’endos de niveau
avec les montants et la base. Clouez l’endos au meuble à l’aide des 13 trous comme démontré.
Con la superficie coloreada de los (8) revestimientos del forro dentro del soporte, conecte el forro
con la base y los montantes con 13 clavos en el patrón demostrado.
8
150-288
x13 Nails (22 per Pack)
When nailing, make sure nails are centered to
uprights preventing finish from splitting or damaging.
Assurez-vous de clouer les clous au centre de l’endos
pour prévenir des dommages à la fnition.
Al clavar, la marca clavos seguros son centrados para
tomar partido prevenir vertical fn de partir o daños.
!
8 mm
