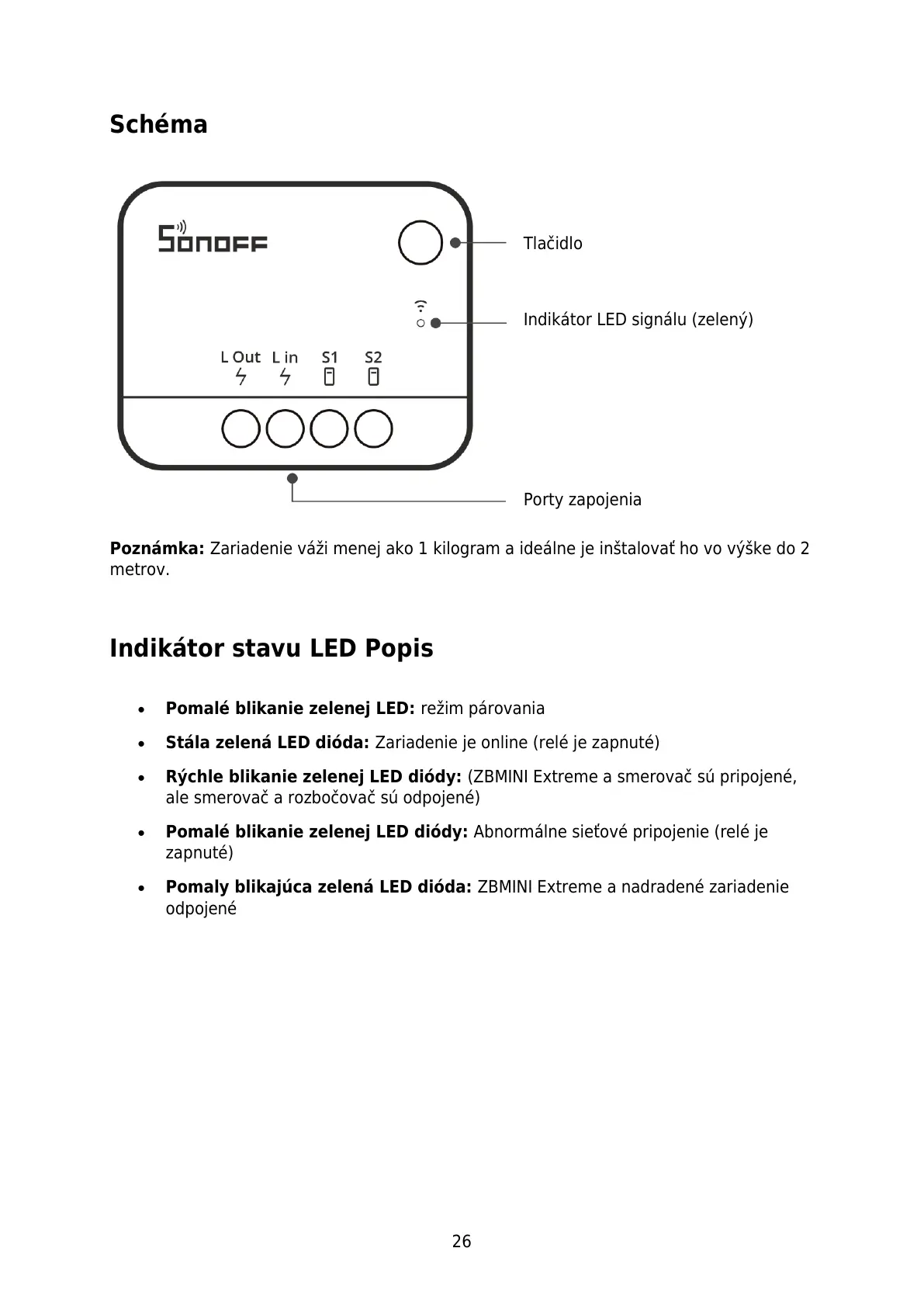

Schéma
Poznámka: Zariadenie váži menej ako 1 kilogram a ideálne je inštalovať ho vo výške do 2
metrov.
Indikátor stavu LED Popis
 Pomalé blikanie zelenej LED: režim párovania
 Stála zelená LED dióda: Zariadenie je online (relé je zapnuté)
 Rýchle blikanie zelenej LED diódy: (ZBMINI Extreme a smerovač sú pripojené,
ale smerovač a rozbočovač sú odpojené)
 Pomalé blikanie zelenej LED diódy: Abnormálne sieťové pripojenie (relé je
zapnuté)
 Pomaly blikajúca zelená LED dióda: ZBMINI Extreme a nadradené zariadenie
odpojené
Tlačidlo
Indikátor LED signálu (zelený)
Porty zapojenia
