FR
6 Adapateur d’entrée BKM-243HS HD/D1-SDI
Adapateur d’entrée
BKM-243HS HD/D1-
SDI
L’adaptateur d’entrée BKM-243HS HD/
D1- SDI est un adaptateur d’entrée de signal
vidéo destiné aux moniteurs professionnels
Sony. Installé dans une fente d’entrée
optionnelle sur l’unité centrale, il fournit les
connecteurs d’entrée et de sortie vidéo de
l’unité centrale ainsi qu’un décodeur pour
les signaux à composantes numériques en
série HD/D1.
Fonction
Décodeur pour signaux à
composantes numériques en série
Le BKM-243HS est équipé d’un décodeur
intégré pour les signaux à composantes
numériques en série.
Connecteur de signaux d’entrée et de
sortie numériques en série
Le BKM-243HS est équipé de deux
connecteurs d’entrée et d’un connecteur de
sortie de contrôle pour signaux numériques
en série.
Utilisation des connecteurs
d’entrée et de sortie
Pour plus d’informations sur l’installation
du BKM-243HS dans une fente d’entrée
optionnelle sur l’unité centrale, voir le mode
d’emploi du moteur multiformat.

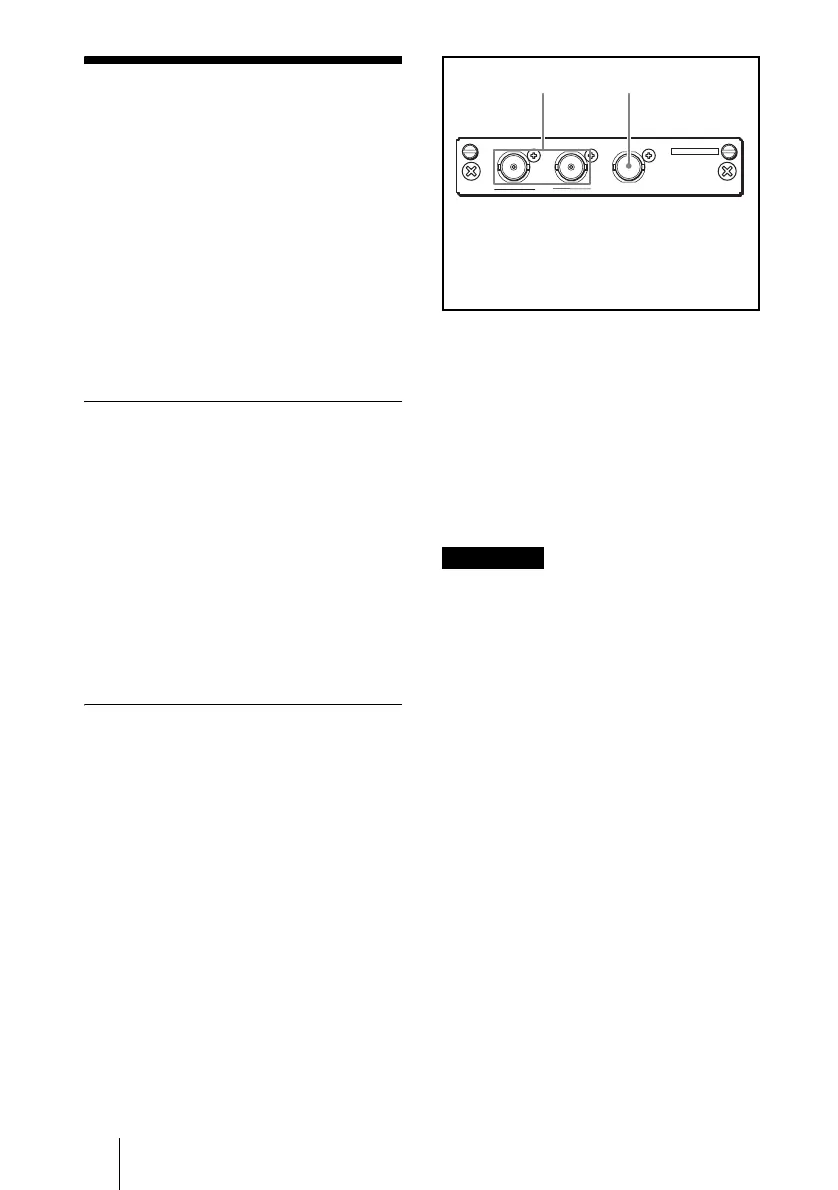

Configuration des connecteurs
d’entrée/sortie et signaux pouvant
être transmis
La configuration des connecteurs d’entrée et
de sortie ainsi que les signaux pouvant être
transmis sont indiqués ci-dessous.
Transmission de signaux à
composantes numériques en série
Vous pouvez transmettre des signaux
numériques en série aux connecteurs 1 et
faire sortir des signaux affichés sur l’écran
de l’unité centrale ou du moniteur à partir du
connecteur 2.
Il est inutile de brancher la terminaison de
75 ohms sur le connecteur 2.
• Le signal MONITOR OUT est transmis
uniquement lorsque l’alimentation de l’unité
centrale est sur ON. Le signal MONITOR
OUT n’est pas transmis lorsque le moniteur
est en mode de veille.
• Le signal MONITOR OUT n’est pas
conforme aux normes de signalisation
ON-LINE.
Remarques
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1 Signaux d’entrée à composantes
numériques en série
2 Signaux de sortie de contrôle à
composantes numériques en série
