2 (J)
HD SDI
入力アダプター
BKM-41HD/42HD
機能
HD
シリアルデジタル信号用デコーダー
内蔵のデコーダーにより、HDシリアルデジタル信号をデコードでき
ます。
HD
シリアルデジタル信号およびアナログ信号用
入出力端子
BKM-41HD
：シリアルデジタル信号入出力端子を1組とアナロ
グ信号入出力端子を1組を装備しています。
BKM-42HD
：シリアルデジタル信号入出力端子を2組とアナロ
グ信号入出力端子を1組を装備しています。
BKM-41HD、BKM-42HDともに、アナログ信号入力端子には
Y/P
B/PRまたは GBR信号を1系統入力できます。
対応信号フォーマット（
HD
シリアルデジタル入力）
上記のアダプターのHDSDI端子に入力できる信号フォーマットは
以下の通りです。信号フォーマットのフレームレートは 、
1
/1.001につい
ても対応します。
•
1080/24PsF
1)
•
1080/50I
•
1035/60I
2)
•
1080/60I
2)
•
720/60P
ご注意
BVM-D20F1J/D24E1WJを使用して、上記すべての信号フォー
マットに 対応させるためには、シリア ル番号2500001〜2510000の
BKM-41HD/42HDをご使用ください。
HDSDI入力アダプターBKM-41HD/42HDは、ソニー BVM-Dシ
リー ズ 、HDMシリーズビデオモニター用のビデオ信号入力アダプ
ターで す。
ビデオモニター後面の入力オプションスロットに装着すると、ビデオ
モニターの入出力端子になります。また、HDシリアルデジタル信号
のデコーダーとしても働きます。
OUT
IN
OUT
IN
P
B /B
OUT
IN
Y/G
IN
2
IN
1
MONITOR
OUT
MONITOR
OUT
HD-SDI
ANALOG
P R /R
図は
BKM-42HD
です。
BKM-41HD
には、
3
、
4
端子は装備されていません。
HD
シリアル
デジタル信号
アナログ信号
1
2
3
4
5
6
7
8
0
9
入出力端子の使いかた
◆ BKM-41HD、BKM-42HDをビデオモニターの入力オプションスロットに
装着する方法については、「ビデオモニターへの装着」(4 (J) ページ)
をご覧ください。

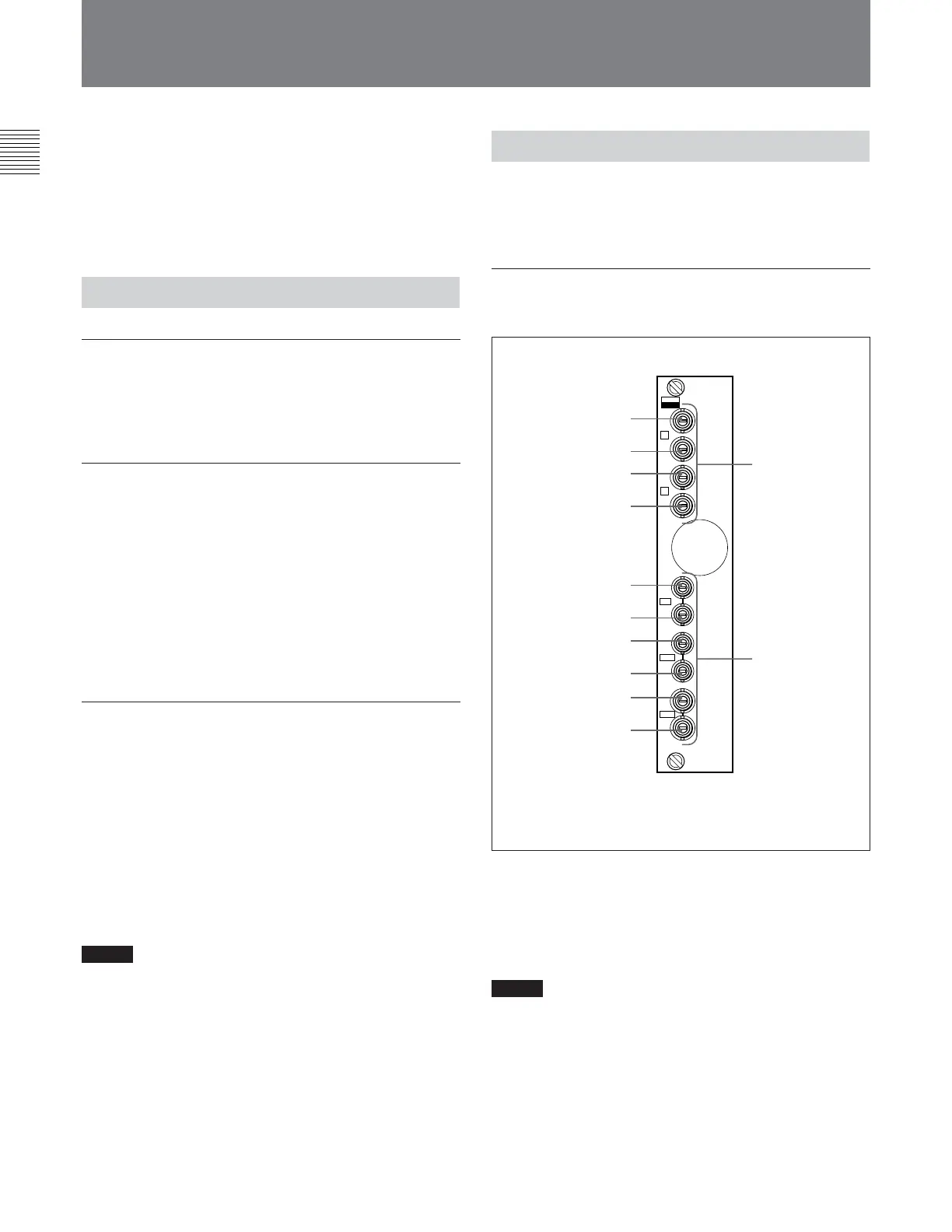

入出力端子の構成と入力可能な信号
入出力端子の構成と入力可能な信号を下図に示します。
HD
シリアルデジタル信号の入力
1
、3端子に入力できます。それぞれ、
2
、4端子からモニター出
力させることが できます 。
2
、4 端子には、75Ω終端器を取り付ける必要はありません。
ご注意
•
MONITOROUT出力は、装着したビデオモニターの電源が ONさ
れた状態で出力されます。スタンバイ状態では出力されません。
•
MONITOROUT出力は、本線系としての出力規格を満足して
いません。
1)1080/24PsF信号フォーマットが入力された場合、モニター上では48イン
ターレース（1080/48I）で表示されます。
2) BKM-41HD、BKM-42HDを HDM-14E1、HDM-14E5、HDM-20E1シ
リー ズ モ ニター で 用いた場合、1035/60Iと1080/60I信号フォーマットの
み対応します。
