Sony BVM-14E1E - Page 112

Reference information
RESISTOR : RN METAL FILM
:RC SOLID
: FPRD NONFLAMMABLE CARBON
: FUSE NONFLAMMABLE FUSIBLE
: RW NONFLAMMABLE WIREWOUND
: RS NONFLAMMABLE METAL OXIDE
: RB NONFLAMMABLE CEMENT
COIL : LF-SL MICRO INDUCTOR
CAPACITOR : TA TANTALUM
: PS STYROL
: PP POLYPROPYLENE
: PT MYLAR
: MPS METALIZED POL VESTER
: MPP METALIZED POLYPROPYLENE
: ALB Bl POLAR
: ALT HIGH TEMPERATURE
: ALA HIGH RIPPLE
Note:
The components identified by shading and mark Lt.
are critical for safety. Replace only with part number
specified.
Les composants identifies par un
trame et une marque
Lt sont critiques pour la securite. Ne lesremplacer
que par une
piece portant le numero
5-15
I
I TA, TB •• TA,.TB I
ITAl (MOTHER) I TB I
~ (BVM-14E5E/14E5U/14F5E/14F5U/20E1 E/20E1 U/20F1 E/20F1 U) . (MOTHER) (BVM-14E5E/14E5U/14F5E/14F5U/20E1 E/20E1 U/20F1 E/20F1 U)

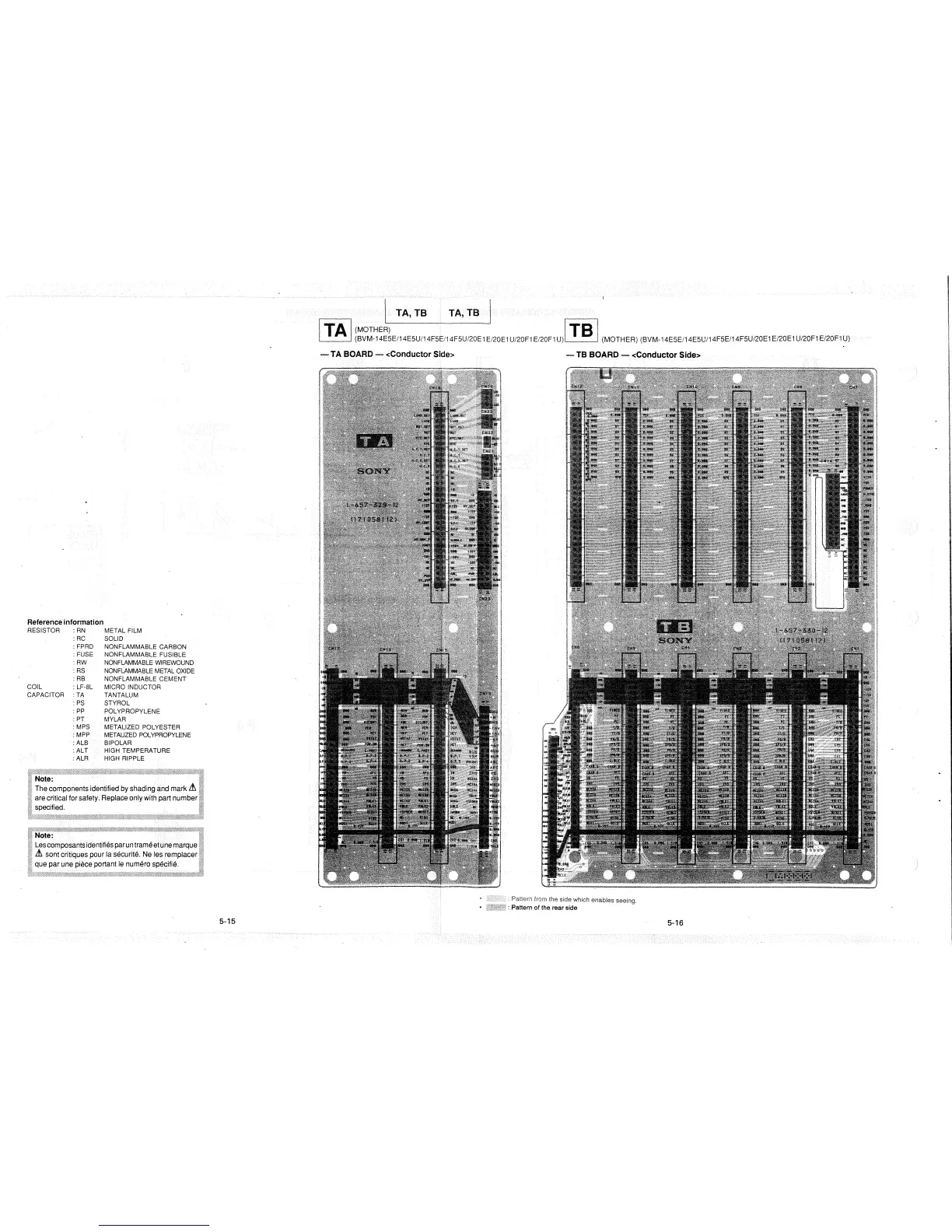

- TA BOARD - <Conductor Side>
...,.,.. TB BOARD - <Conductor Side>
: Pattern lrorn the side which enables seeing.
: Panern of the rear side
5-16
