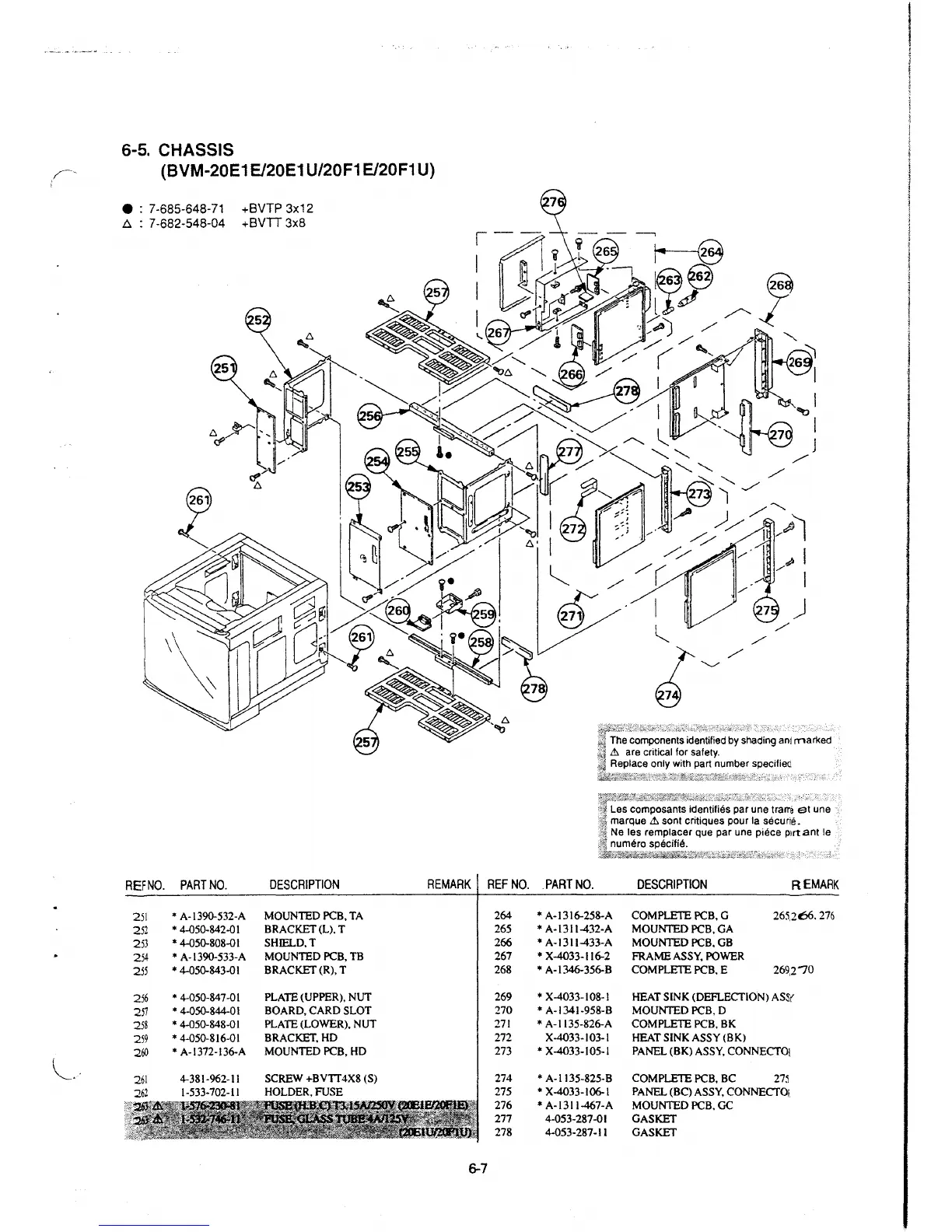

6-5. CHASSIS
.r- (BVM-20E1 E/20E1 U/20F1 E/20F1 U)
e : 7-685-648-71 +BVTP 3x12
t:,. : 7-682-548-04 +BVTI 3x8
5
REFNO.
PART NO.
DESCRIPTION
REMARK
251
• A-1390-532-A
MOUNTED PCB, TA
252
• 4-050-842-01
BRACKET (L). T
253
* 4-050-808-0 I
SHIELD. T
254
• A-1390-533-A
MOUNTED PCB, TB
255
* 4-050-84 3-0 I
BRACKET (R), T
256
• 4-050-847-01
PLATE (UPPER), NUT
257
* 4-050-844-01
BOARD, CARD SLOT
258
• 4-050-848-0 I
PLATE (LOWER), NUT
259
• 4-050-816-01 BRACKET.HD
260
• A-1372-136-A
MOUNTED PCB, HD
~--
261
4-381-%2-11
SCREW +BVTT4X8 (S)
262
1-533-702-11
HOLDER, FUSE
6-7
REF NO.
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
Les composants identifies par une trami et une
marque
& sont critiques pour la securi!e •
..
Ne les remplacer qua par une piece port ant le
1
!! numero specitie.
~hlef:-J3/~$:/~/\tW&J$1.#Vt/.,:it;L{i.~~d)'/,~
PART NO. DESCRIPTION REMARK
* A-1316-258-A COMPLETE PCB, G
265.266.276
* A-1311-432-A
MOUNTED PCB, GA
* A-1311-433-A MOUNTED PCB, GB
* X-4033-116-2
FRAME ASSY, POWER
* A-1346-356-B COMPLETE PCB. E 269,2'70
* X-4033-108-1
HEAT SINK (DEFLECTION) ASSr
* A-1341-958-B MOUNTED PCB, D
* A-1135-826-A COMPLETE PCB, BK
X-4033-103-1
HEAT SINK ASSY (BK)
* X-4033-105-1 PANEL (BK) ASSY, CONNECTOI,
* A-1135-825-B COMPLETE PCB, BC
275
* X-4033-106-1
PANEL (BC) ASSY, CONNECTOI.
* A-1311-467-A MOUNTED PCB, GC
4-053-287-01 GASKET
4-053-287-11
GASKET
