Sony CDX-R30M - Ausbauen des Geräts; Technische Daten

16

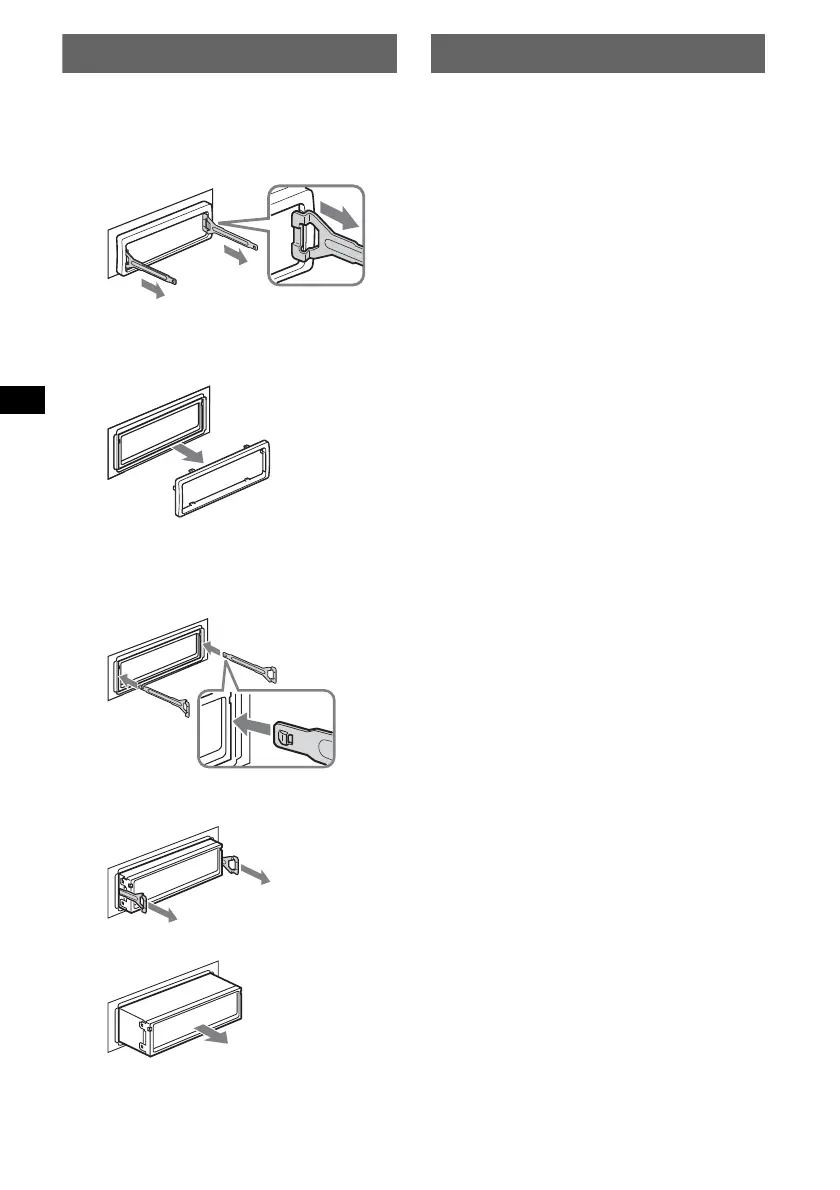

Ausbauen des Geräts
1 Entfernen Sie die Schutzumrandung.
1 Nehmen Sie die Frontplatte ab (Seite 4).
2 Setzen Sie beide Löseschlüssel an der
Schutzumrandung an.
3 Ziehen Sie die Schutzumrandung mithilfe
der Löseschlüssel heraus.
2 Nehmen Sie das Gerät heraus.
1 Setzen Sie beide Löseschlüssel
gleichzeitig so ein, dass sie mit einem
Klicken einrasten.
2 Ziehen Sie an den Löseschlüsseln, um das
Gerät zu lösen.
3 Ziehen Sie das Gerät aus der Halterung.
Technische Daten
CD-Player
Signal-Rauschabstand: 120 dB
Frequenzgang: 10 – 20.000 Hz
Gleichlaufschwankungen: Unterhalb der Messgrenze
Tuner
UKW
Empfangsbereich:
87,5 – 108,0 MHz (50-kHz-Einstellintervall)
87,5 – 107,9 MHz (200-kHz-Einstellintervall)
UKW-Empfangsintervall: 50 kHz/200 kHz
umschaltbar
Antennenanschluss: Anschluss für Außenantenne
Zwischenfrequenz: 10,7 MHz/450 kHz
Nutzbare Empfindlichkeit: 9 dBf
Trennschärfe: 75 dB bei 400 kHz
Signal-Rauschabstand: 67 dB (stereo), 69 dB (mono)
Harmonische Verzerrung bei 1 kHz: 0,5 % (stereo),
0,3 % (mono)
Kanaltrennung: 35 dB bei 1 kHz
Frequenzgang: 30 – 15.000 Hz
AM
Empfangsbereich:
531 – 1.602 kHz (9-kHz-Einstellintervall)
530 – 1.710 kHz (10-kHz-Einstellintervall)
AM-Empfangsintervall: 9 kHz/10 kHz umschaltbar
Antennenanschluss: Anschluss für Außenantenne
Zwischenfrequenz: 10,7 MHz/450 kHz
Empfindlichkeit: 30 µV
Endverstärker
Ausgänge: Lautsprecherausgänge (versiegelte
Anschlüsse)
Lautsprecherimpedanz: 4 – 8 Ohm
Maximale Ausgangsleistung: 52 W × 4 (an 4 Ohm)
Allgemeines
Ausgänge:
Audioausgangsanschluss (Tiefsttonlautsprecher/
hinten umschaltbar)
Motorantennen-Steueranschluss
Steueranschluss für Endverstärker
Eingänge:
BUS-Steuereingang
BUS-Audioeingang
Fernbedienungseingang
Antenneneingang
Klangregler:
Bässe: ±10 dB bei 60 Hz (XPLOD)
Mitten: ±10 dB bei 1 kHz (XPLOD)
Höhen: ±10 dB bei 10 kHz (XPLOD)
Betriebsspannung: 12 V Gleichstrom, Autobatterie
(negative Erdung)
Abmessungen: ca. 178 × 50 × 179 mm
Einbaumaße: ca. 182 × 53 × 161 mm
Gewicht: ca. 1,2 kg
Mitgeliefertes Zubehör:
Montageteile und Anschlusszubehör (1 Satz)
Behälter für Frontplatte (1)
Richten Sie die Löseschlüssel wie
in der Abbildung dargestellt aus.
Der Haken
muss nach
innen weisen.
