Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden und dieses Gerät mit der mitgelieferten
Stromversorgungsleitung anschließen, kann die
Antenne beschädigt werden.
An den Lautsprecheranschluss des Fahrzeugs
An den Stromanschluss des Fahrzeugs
Einfaches Anschließen eines
Tiefsttonlautsprechers
Sie können einen Tiefsttonlautsprecher ohne
Endverstärker installieren, indem Sie ihn einfach an
das Hecklautsprecherkabel anschließen.
Hinweise
Die Hecklautsprecherkabel müssen vorbereitet
werden.
Verwenden Sie einen Tiefsttonlautsprecher mit einer
Impedanz zwischen 4 und 8 und mit
ausreichender Belastbarkeit, um Schäden zu
vermeiden.
Anschluss für Stromversorgung des
Speichers
Wenn die gelbe Stromversorgungsleitung
angeschlossen ist, wird der Speicher stets (auch bei
ausgeschalteter Zündung) mit Strom versorgt.
Lautsprecheranschluss
Schalten Sie das Gerät vor dem Anschließen der
Lautsprecher aus.
Verwenden Sie Lautsprecher mit einer Impedanz
zwischen 4 und 8 und mit ausreichender
Belastbarkeit, um Schäden zu vermeiden.

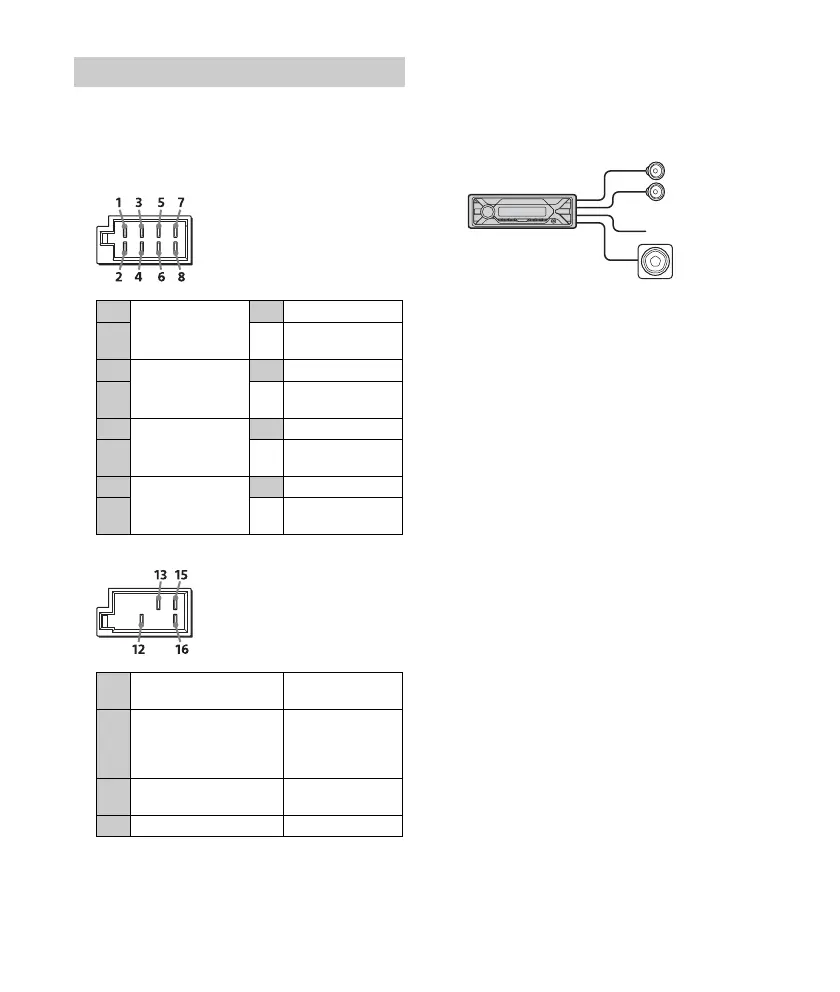

Vornehmen der Anschlüsse
1
Hecklautsprecher
(rechts)
Violett
2
Violettschwarz
gestreift
3
Frontlautsprecher
(rechts)
Grau
4
Grauschwarz
gestreift
5
Frontlautsprecher
(links)
Weiß
6
Weißschwarz
gestreift
7
Hecklautsprecher
(links)
Grün
8
Grünschwarz
gestreift
12
Kontinuierliche
Stromversorgung
Gelb
13
Steuerung für
Motorantenne/
Endverstärker (REM
OUT)
Blauweiß gestreift
15
Geschaltete
Stromversorgung
Rot
16 Masse Schwarz
Frontlautsprecher
Tiefsttonlautsprecher
