28 IT

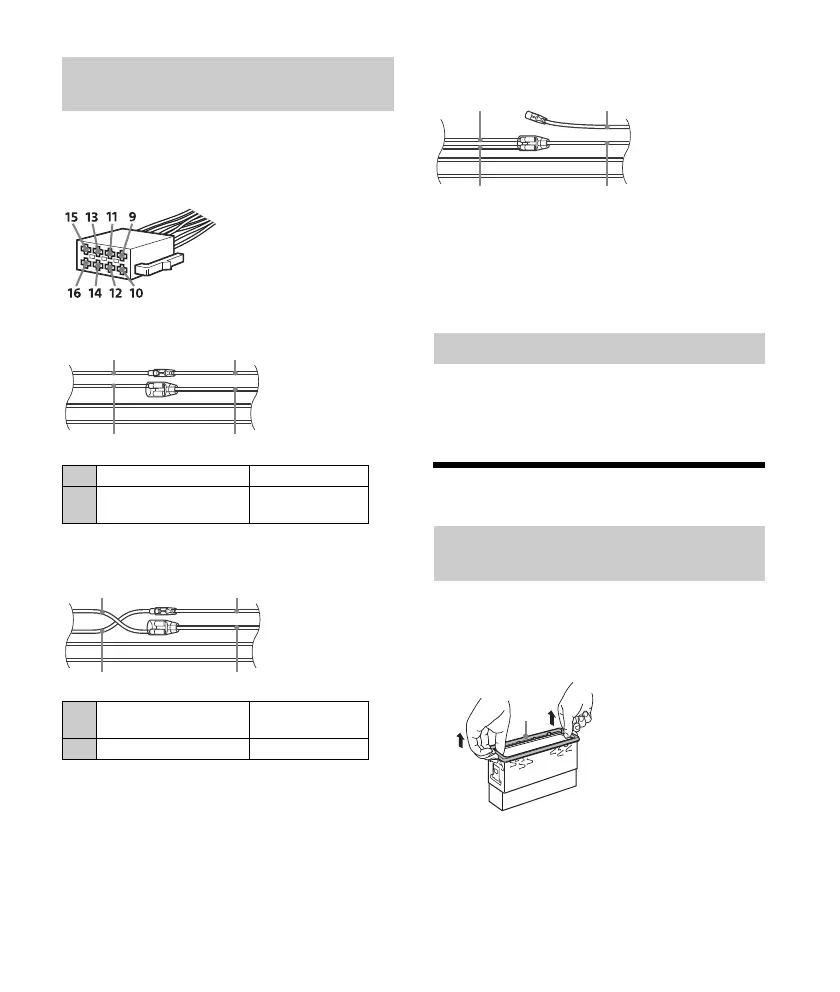

Controllare il connettore di alimentazione ausiliaria
e far corrispondere correttamente i collegamenti
dei cavi a seconda dell’automobile.
Collegamento normale
Se le posizioni dei cavi rosso e giallo sono
invertite
Se l’auto è sprovvista della posizione ACC
(accessoria)
Dopo aver fatto corrispondere i collegamenti e aver
commutato i cavi di alimentazione, collegare
l’apparecchio all’alimentazione dell’automobile. Per
eventuali domande o problemi riguardanti
l’apparecchio non trattati nel presente manuale,
rivolgersi all’autoconcessionario.
1 Per abilitare il telecomando cablato,
impostare [STR CONTROL] in [SET
STEERING] su [PRESET] (pagina 15).
Installazione
Prima di installare l’apparecchio, rimuovere la
cornice protettiva  e la staffa  dall’apparecchio.
1 Afferrare entrambe le estremità della
cornice protettiva , quindi estrarla.
Diagramma dei collegamenti di
alimentazione
12 alimentazione continua Giallo
15
alimentazione
commutata
Rosso
12
alimentazione
commutata
Giallo
15 alimentazione continua Rosso
Connettore di alimentazione ausiliaria
Rosso Rosso
Giallo Giallo
Rosso Rosso
Giallo Giallo
Uso del telecomando cablato
Rimozione della staffa e della cornice
protettiva
Rosso
Rosso
Giallo
Giallo

