Remplacement du fusible ( )
Lorsque vous remplacez le fusible, veillez à utiliser un
fusible dont l’intensité, en ampères, correspond à la
valeur indiquée sur le fusible usagé. Si le fusible grille,
vérifiez le branchement de l’alimentation et remplacez
le fusible. Si le nouveau fusible grille également, il est
possible que l’appareil soit défectueux. Dans ce cas,
consultez votre détaillant Sony le plus proche.

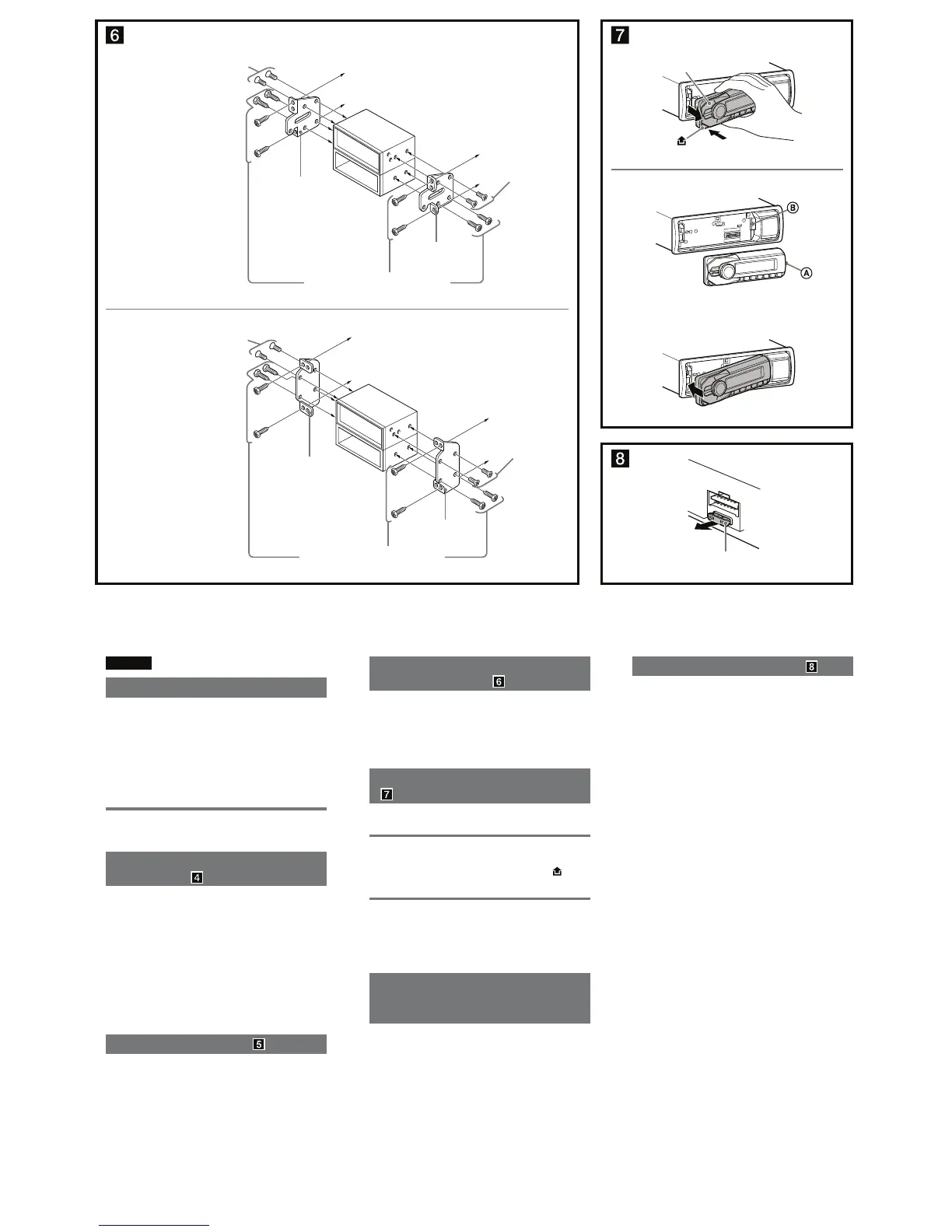

Montage de l’appareil dans une
voiture japonaise (
)
Cet appareil ne peut pas être installé dans certaines
voitures japonaises. Consultez, dans ce cas, votre
détaillant Sony.
Remarque
Pour éviter tout problème de fonctionnement, utilisez uniquement
les vis ʗ fournies pour le montage.
Retrait et fixation de la façade
(
)
Avant d’installer l’appareil, retirez la façade.
Ǻ-A Pour la retirer
Avant de retirer la façade, n’oubliez pas de maintenir
enfoncée la touche OFF. Appuyez ensuite sur
, puis
faites glisser la façade vers vous.
Ǻ-B Pour la fixer
Engagez la partie ʭ de la façade dans la partie ʮ de
l’appareil, comme illustré, puis appuyez sur le côté
gauche jusqu’au déclic indiquant que la façade est en
position.
Avertissement si le contact de
votre véhicule ne comporte pas
de position ACC
Veillez à régler la fonction Auto Off. Pour obtenir
davantage d’informations, reportez-vous au mode
d’emploi fourni.
L’appareil s’éteint complètement et automatiquement
après le laps de temps choisi une fois l’appareil arrê
afin d’éviter que la batterie ne se décharge.
Si vous ne réglez pas la fonction Auto Off, appuyez sur
la touche OFF et maintenez-la enfoncée jusqu’à ce
que l’affichage disparaisse à chaque fois que vous
coupez le contact.
Français
Précautions
ˎ
Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas le
conducteur pendant la conduite.
ˎ
Évitez d’installer l’appareil dans un endroit exposé à
la poussière, à la saleté, à des vibrations excessives
ou à des températures élevées comme en plein
soleil ou à proximité de conduits de chauffage.
ˎ
Pour garantir un montage sûr, n’utilisez que le
matériel fourni.
Réglage de l’angle de montage
Réglez l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection et
du support (
)
Avant d’installer l’appareil, retirez le tour de
protection ʖ et le support ʓ de l’appareil.
1 Retirez le tour de protection ʖ.
Pincez les deux bords du tour de protection ʖ, puis
sortez-le.
2 Retirez le support ʓ.
ɞ Insérez les clés de déblocage ʕ en même
temps entre l’appareil et le support ʓ jusqu’au
déclic.
ɟ Tirez le support ʓ vers le bas, puis tirez sur
l’appareil vers le haut pour les séparer.
Exemple de montage ( )
Installation dans le tableau de bord
Remarques
ˎ
Avant l’installation, assurez-vous que les loquets des deux côtés du
support ʓ sont bien pliés de 2 mm (
3
/32 po) vers l’intérieur. Si les
loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut pas
être fixé solidement et peut se détacher (Ǹ-1).
ˎ
Si nécessaire, pliez ces griffes vers l’extérieur pour assurer une prise
correcte (Ǹ-2).
ˎ
Assurez-vous que les 4 loquets situés sur le tour de protection ʖ
sont correctement engagés dans les fentes de l’appareil (Ǹ-3).
A TOYOTA
B NISSAN
Bracket
Support
Bracket
Support
to dashboard/center console
vers le tableau de bord/la console centrale
ʗ
ʗ
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
size
5 × max. 8 mm
(
7
/32 × max.
5
/16 in)
dimension
5 × max. 8 mm
(
7
/32 ×
5
/16 po max.)
size
5 × max. 8 mm
(
7
/32 × max.
5
/16 in)
dimension
5 × max. 8 mm
(
7
/32 ×
5
/16 po max.)
Bracket
Support
Bracket
Support
to dashboard/center console
vers le tableau de bord/la console centrale
ʗ
ʗ
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
size
5 × max. 8 mm
(
7
/32 × max.
5
/16 in)
dimension
5 × max. 8 mm
(
7
/32 ×
5
/16 po max.)
size
5 × max. 8 mm
(
7
/32 × max.
5
/16 in)
dimension
5 × max. 8 mm
(
7
/32 ×
5
/16 po max.)
A
B
q
Fuse (10 A)
Fusible (10 A)
