Sony DSX-B710D - Conexión del Altavoz

12ES
Si tiene una antena motorizada sin caja de relés, la
conexión de esta unidad con los cables de
alimentación suministrados  puede dañar la
antena.
 Al conector del altavoz del vehículo
 Al conector de alimentación del vehículo
Conexión fácil de subwoofer
Puede utilizar un subwoofer sin un amplificador de
potencia si está conectado a un cable de altavoz
trasero.
Notas
 Es necesario preparar los cables de altavoz traseros.
 Utilice un subwoofer con una impedancia de 4 Ω a
8 Ω y con una capacidad de administración de la
potencia suficiente para evitar daños.
Conexión del soporte de la memoria
Si el cable de alimentación amarillo está conectado,
siempre se suministrará alimentación eléctrica al
circuito de memoria aunque esté apagado el
interruptor de la llave de encendido.
Conexión del altavoz
 Antes de conectar los altavoces, apague la
unidad.
 Utilice unos altavoces con una impedancia de 4 Ω
a 8 Ω y con una capacidad de administración de la
potencia suficiente para evitar daños.
Compruebe el conector de alimentación auxiliar de
su vehículo y conecte los cables correctamente en
función del vehículo.

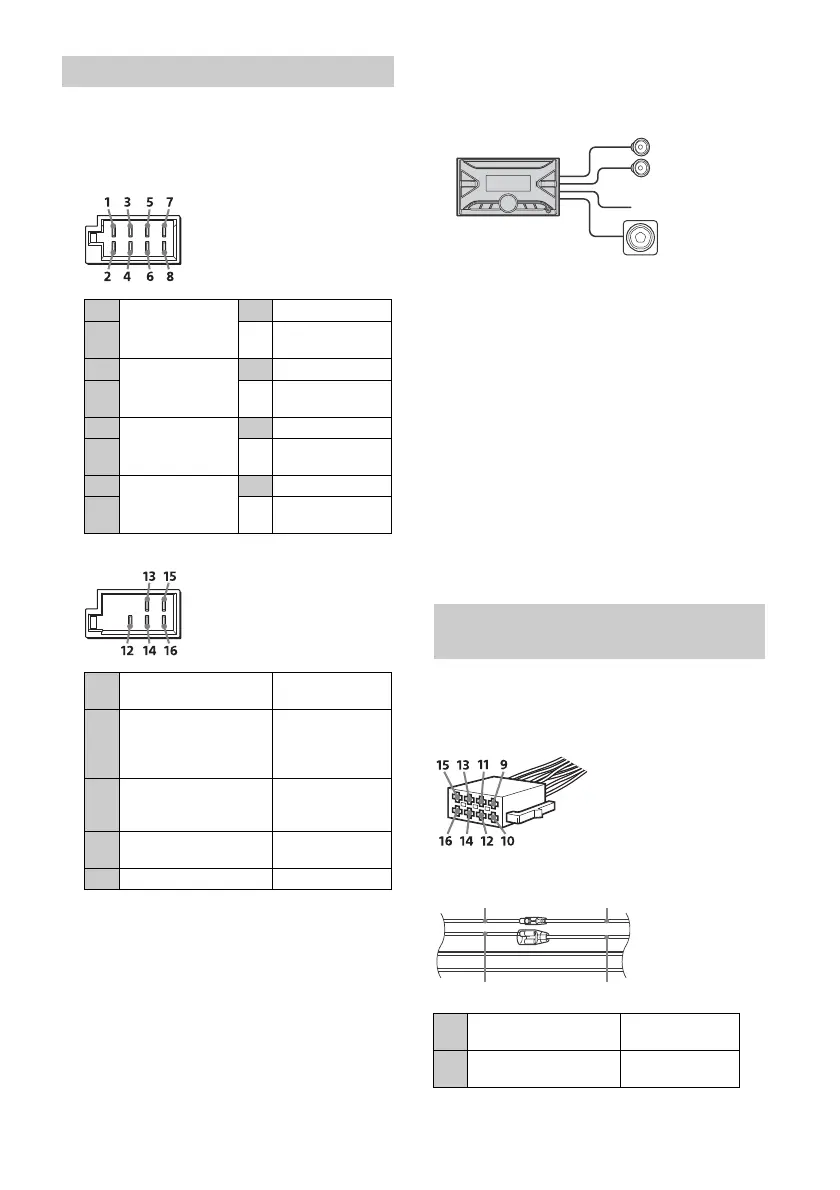

Conexión común
Establecimiento de conexiones
1
Altavoz trasero
(derecho)
 Lila
2

A rayas lilas/
negras
3
Altavoz delantero
(derecho)
 Gris
4

A rayas grises/
negras
5
Altavoz delantero
(izquierdo)
 Blanco
6 
A rayas blancas/
negras
7
Altavoz trasero
(izquierdo)
 Verde
8 
A rayas verdes/
negras
12
Fuente de alimentación
continua
Amarillo
13
Control de la antena
motorizada/
amplificador de
potencia (REM OUT)
A rayas azules/
blancas
14
Fuente de alimentación
de iluminación
conmutada
A rayas naranja/
blancas
15
Fuente de alimentación
conmutada
Rojo
16 Masa Negro
Diagrama de conexión de la
alimentación
12
Fuente de alimentación
continua
Amarillo
15
Fuente de alimentación
conmutada
Rojo
Altavoz delantero
Subwoofer
Conector de alimentación auxiliar
Rojo Rojo
Amarillo Amarillo
