Als u een antenne zonder een relaiskast hebt, kunt
u de antenne beschadigen als u dit toestel met
behulp van de bijgeleverde voedingskabel
aansluit.
Naar de luidsprekeraansluiting van de auto
Naar de voedingsaansluiting van de auto
Eenvoudige subwooferaansluiting
U kunt een subwoofer zonder versterker aansluiten
wanneer deze is aangesloten op een
achterluidsprekerkabel.
Opmerkingen
U dient de achterluidsprekerkabel voor te bereiden.
Gebruik een subwoofer met een impedantie van 4 Ω
tot 8 Ω en met de geschikte vermogenscapaciteit om
schade te voorkomen.
Geheugenbewaaraansluiting
Wanneer de gele voedingskabel is aangesloten,
wordt de geheugenschakeling voorzien van stroom
zelfs wanneer het contact is uitgezet.
Luidsprekeraansluiting
Schakel het toestel uit voordat u de luidsprekers
aansluit.
Gebruik luidsprekers met een impedantie van 4 Ω
tot 8 Ω en met een geschikte
vermogenscapaciteit om schade te voorkomen.
Controleer de hulpvoedingsaansluiting van uw auto
en maak de juiste kabelaansluitingen afhankelijk
van de auto.

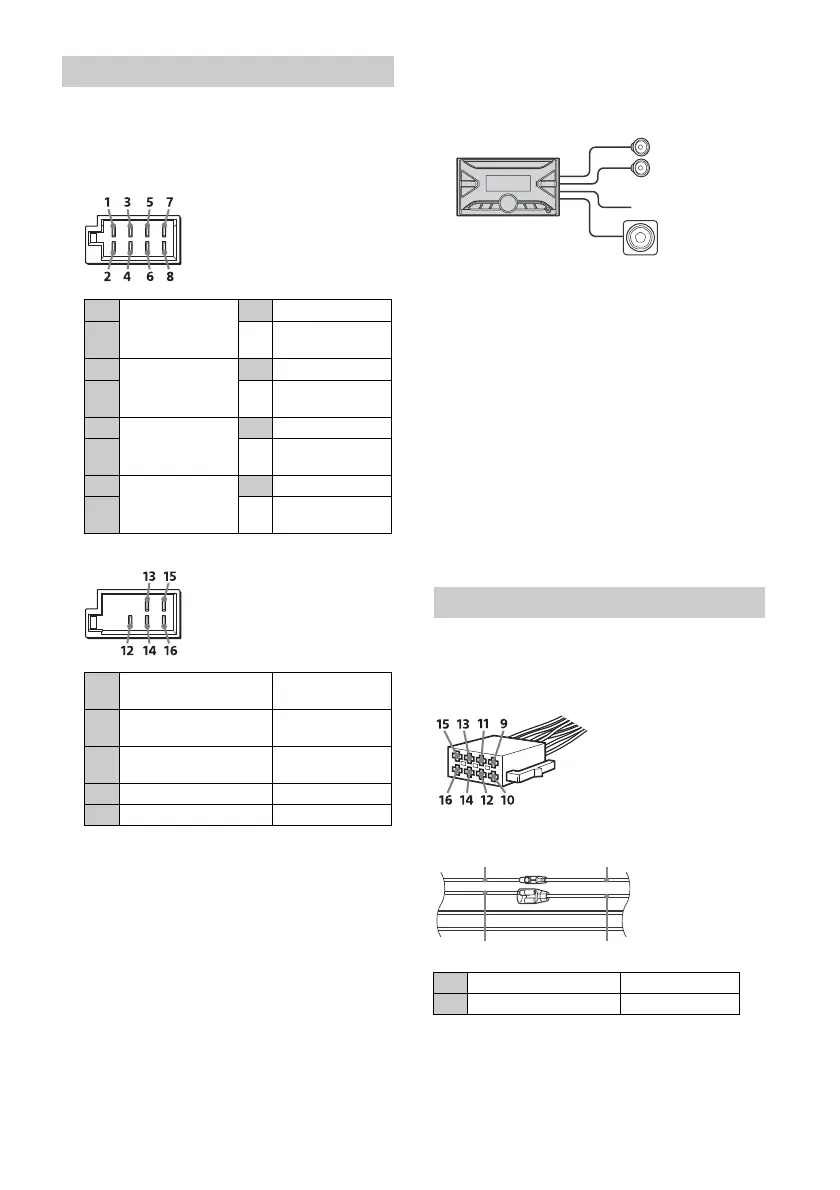

Normale aansluiting
Verbindingen maken
1
Achterluidspreker
(rechts)
Paars
2
Paars/zwart
gestreept
3
Voorluidspreker
(rechts)
Grijs
4
Grijs/zwart
gestreept
5
Voorluidspreker
(links)
Wit
6
Wit/zwart
gestreept
7
Achterluidspreker
(links)
Groen
8
Groen/zwart
gestreept
12
continu
stroomvoorziening
Geel
13
aansturing antenne/
versterker (REM OUT)
Blauw/wit
gestreept
14
geschakelde
verlichtingsvoeding
Oranje/wit
gestreept
15 geschakelde voeding Rood
16 aardpunt Zwart
Voedingsaansluitschema
12 continue voeding Geel
15 geschakelde voeding Rood
