12SE
Om du har en antenn utan reläbox kan det hända
att antennen skadas om du ansluter enheten via
medföljande nätkablar .
Till bilens högtalaranslutning
Till bilens nätkontakt
Enkel anslutning av subwoofer
Du kan använda en subwoofer utan förstärkare när
den är ansluten till en bakre högtalarkabel.
Obs!
Du måste förbereda bakre högtalarkablar.
Använd en subwoofer med en impedans på 4 Ω till
8 Ω, och med tillräckligt hög krafthanteringskapacitet
för att undvika skada.
Minnesbehållningsanslutning
När den gula strömkabeln är ansluten kommer
strömförsörjning alltid att ske till minneskretsen
även när tändningen är avstängd.
Högtalaranslutning
Stäng av enheten innan högtalarna ansluts.
Använd högtalare med en impedans på 4 Ω till
8 Ω, och med tillräckligt hög
krafthanteringskapacitet för att undvika skada.
Kontrollera bilens nätkontakt och passa in
kabelanslutningarna korrekt beroende på vilken bil
du har.
Vanlig anslutning
När positionerna för röd och gul kabel kastas
om

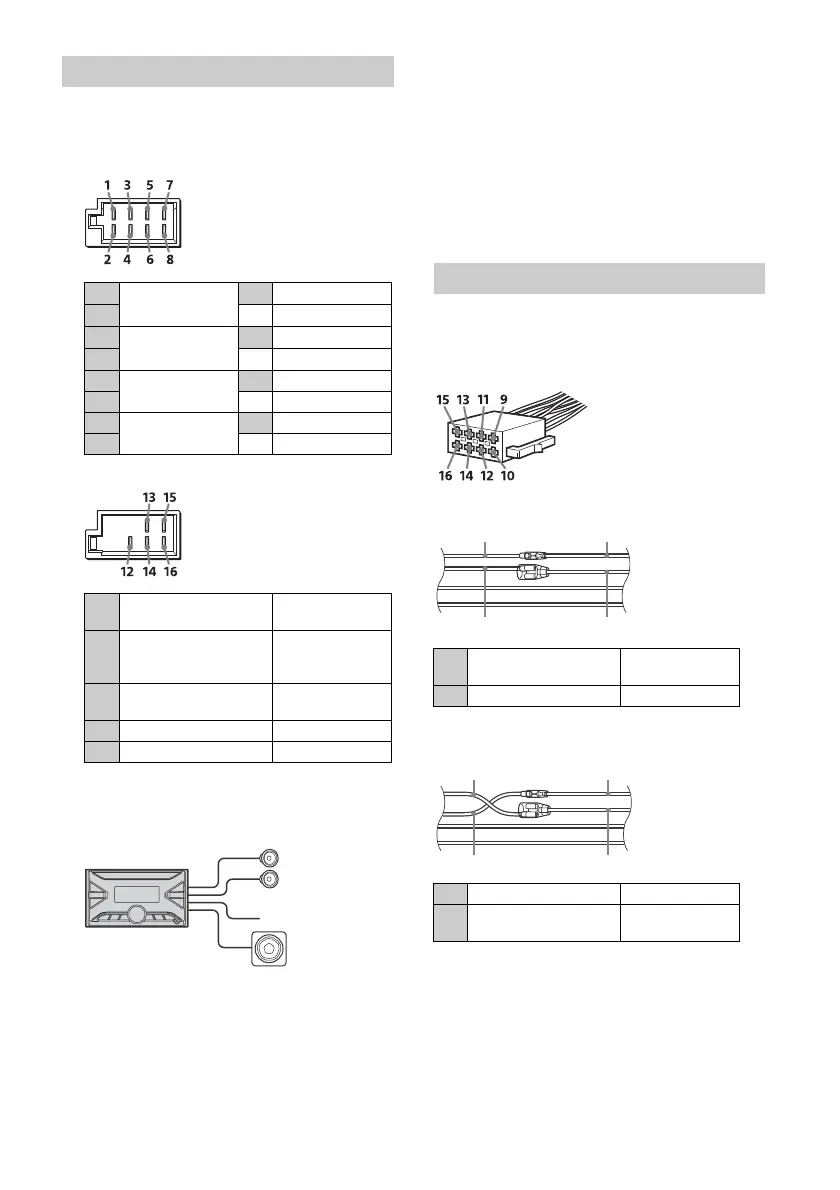

Göra anslutningar
1
Bakre högtalare
(höger)
Lila
2
Lila-/svartrandig
3
Främre högtalare
(höger)
Grå
4 Grå-/svartrandig
5
Främre högtalare
(vänster)
Vit
6 Vit-/svartrandig
7
Bakre högtalare
(vänster)
Grön
8 Grön-/svartrandig
12
kontinuerlig
strömförsörjning
Gul
13
antenn/
förstärkarkontroll (REM
OUT)
Blå-/vitrandig
14
växlad strömförsörjning
belysning
Orange-/vitrandig
15 växlad strömförsörjning Röd
16 jordning Svart
Främre högtalare
Subwoofer
Kopplingsschema
12
kontinuerlig
strömförsörjning
Gul
15 växlad strömförsörjning Röd
12 växlad strömförsörjning Gul
15
kontinuerlig
strömförsörjning
Röd
