9

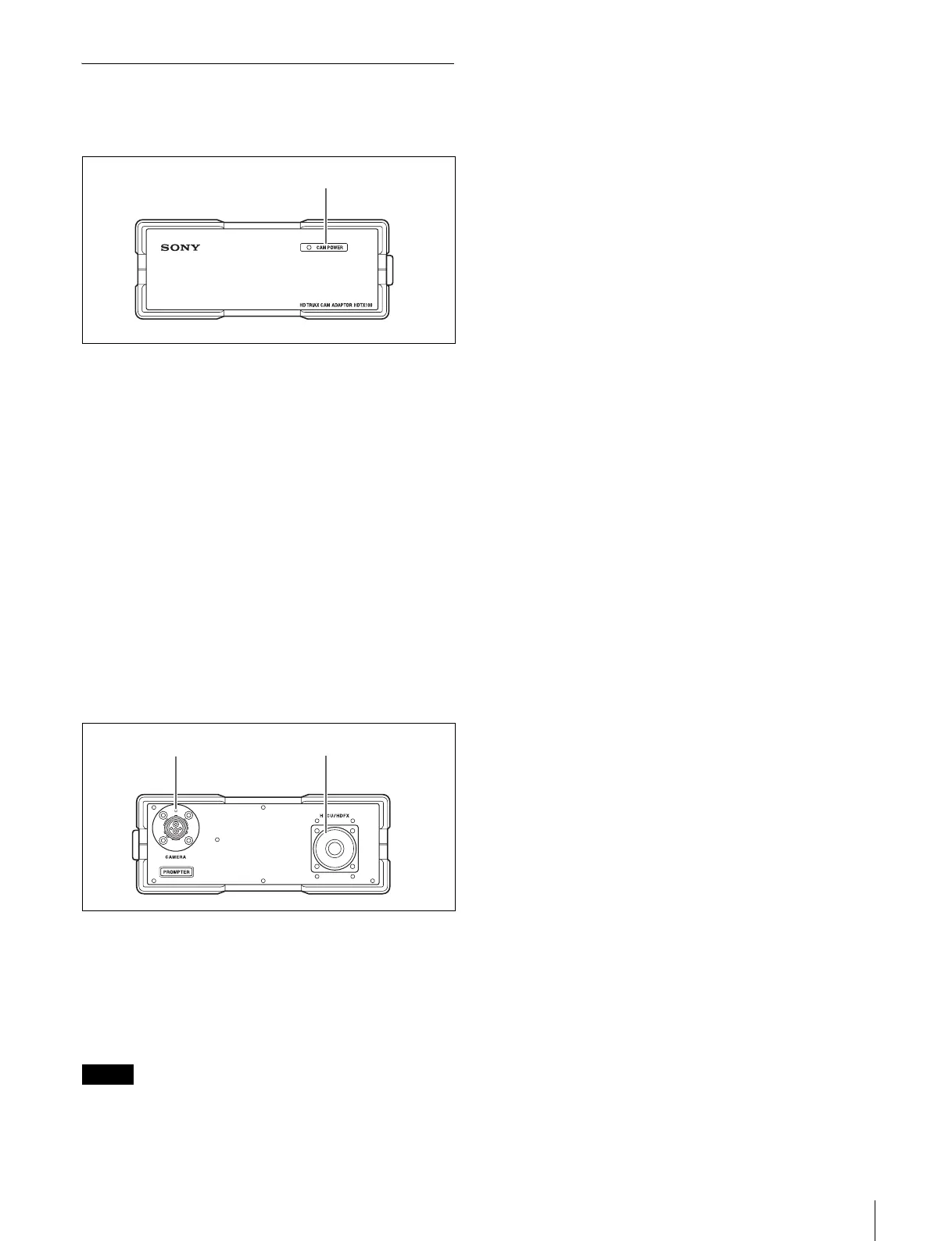

各部の名称と働き
HDTX100
前面パネル
a
CAM POWER
（カメラ電源）インジケーター
ビデオカメラに電源が供給されているかどうかを示しま
す。
緑： ビデオカメラに電源が供給されているときに点灯
します。
赤： リモートコントロールパネル、マスターセット
アップユニット、HD カメラコントロールユニッ
トで CAMERAPOWER スイッチが OFF になっ
ているときに点灯します。
赤点滅： 後面の CAMERA 端子に接続されたビデオカメ
ラからの光受信の状態を示します。
早い点滅は危険レベルの異常を、遅い点滅は注意
レベルの異常を示します。
後面パネル
a
CAMERA
（カメラ）端子（光ファイバーコネクター）
光ファイバーケーブルでビデオカメラと接続します。電
源、コントロール信号、ビデオ信号、音声信号など、ビデ
オカメラの信号を光ファイバーケーブル 1 本で送受信する
ことができます。
ご注意
光ファイバーケーブルの接続端面にほこりなどが付着する
と、伝送エラーが発生しますので、接続しないときは、必
ず付属のキャップをはめてください。
b
HDCU/HDFX
（
HD
カメラコントロールユニット
/ HD
トライアックス
CCU
アダプター）端子（トライアック
スコネクター）
トライアックスケーブルで HD トライアックス CCU アダ
プター HDFX100 と接続します。
1
CAM POWER
インジケーター
2
HDCU/HDFX
端子1
CAMERA
端子
