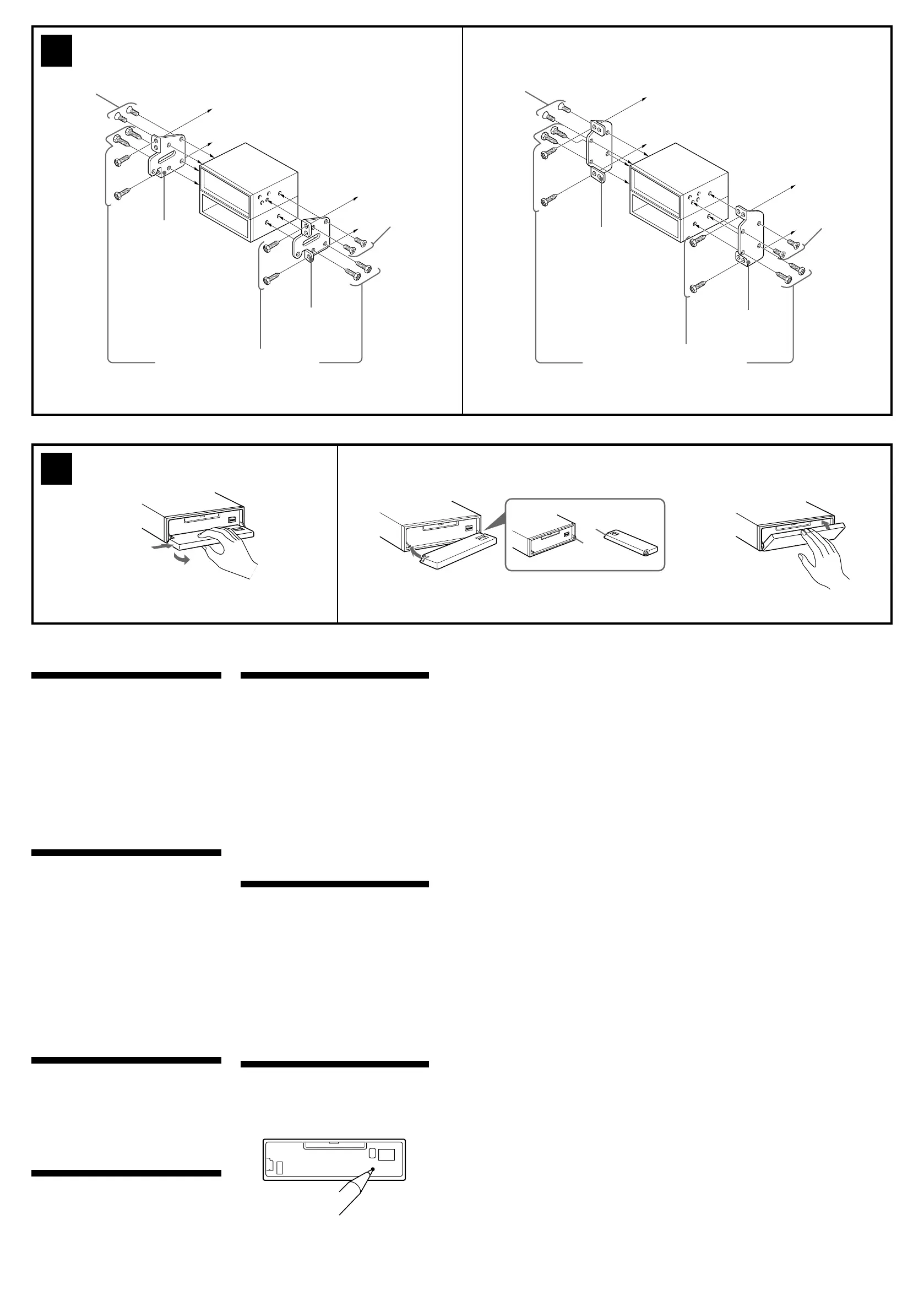

6 A TOYOTA
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte
B NISSAN
2
2
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte
2
2
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
7 A
B
max. size
5 × 8 mm
(
7
/32 ×
11
/32 in)
Dimensions
max. 5 × 8 mm
(
7
/32 ×
11
/32 po)
Tamaño máx.
5 × 8mm
max. size
5 × 8 mm
(
7
/32 ×
11
/32 in)
Dimensions
max. 5 × 8 mm
(
7
/32 ×
11
/32 po)
Tamaño máx.
5 × 8mm
max. size
5 × 8 mm
(
7
/32 ×
11
/32 in)
Dimensions
max. 5 × 8 mm
(
7
/32 ×
11
/32 po)
Tamaño máx.
5 × 8mm
max. size
5 × 8 mm
(
7
/32 ×
11
/32 in)
Dimensions
max. 5 × 8 mm
(
7
/32 ×
11
/32 po)
Tamaño máx.
5 × 8mm
1
2
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
A
B
c
Forma de ext raer e instalar el
panel frontal (7)
Antes de instalar la unidad, extraiga el panel
frontal.
7-A Para extraerlo
Antes de extraer el panel frontal, asegúrese de
presionar (OFF). Después presione (OPEN)
para abrirlo, deslícelo hacia la derecha y, por
último, tire de su parte izquierda.
7-B Para instalarlo
Coloque el orificio A del panel frontal en el eje
B de la unidad como se muestra en la
ilustración, y después presione la parte
izquierda.
Advertencia sobre la
instalación en un aut omóvil
que no disponga de posición
ACC (accesorio) en el
int erruptor de la llave de
encendido
Tras apagar el mot or, asegúrese de
mantener presionado (OFF) hast a que
desaparezca la indicación.
De lo contrario, la indicación no se apagará y la
batería se descargará.
Botón RESET
Una vez finalizada la instalación y las
conexiones, desmonte el panel frontal y
presione el botón RESET con un bolígrafo o un
objeto similar.
Precauciones
•Elija cuidadosamente el lugar de montaje de
forma que la unidad no interfiera con las
funciones normales de conducción.
•Evite instalar la unidad donde pueda quedar
sometida a polvo, suciedad, vibraciones
excesivas o altas temperaturas como, por
ejemplo, a la luz solar directa o cerca de
conductos de calefacción.
•Para realizar una instalación segura y firme,
utilice solamente la ferretería de montaje
suministrada.
Ajuste del ángulo de mont aje
Ajuste el ángulo de montaje a menos de 45°.
Extracción del marco de
protección y del soport e (4)
Antes de instalar la unidad, retire el marco de
protección 3 y el soporte 1 de la misma.
1 Retire el marco de protección a 3.
1 Una las llaves de liberación 5 al marco de
protección 3.
2 Retire las llaves de liberación 5 para
extraer el marco de protección 3.
2 Retire el soporte 1.
1 Inserte ambas llaves de liberación 5 entre
la unidad y el soporte 1 hasta que
encajen.
2 Presione el soporte 1 y, a continuación,
levante la unidad para separar ambos
elementos.
Ejemplo de m ontaje (5)
Instalación en el salpicadero
Notas
• Si es necesario, doble est as uñas hacia f uera para
que encaje firmement e (5-2).
• Compruebe que los 4 enganches del marco de
protección 3 est én bien f ijados en las ranuras de
la unidad (5-3).
M ontaje de la unidad en un
aut omóvil japonés (6)
Es posible que no pueda instalar esta unidad en
algunos automóviles japoneses. En tal caso,
consulte a su proveedor Sony.
Nota
Para evitar que se produzcan f allos, realice la
instalación solament e con los t ornillos suministrados 2.
