Sony MPF920-Z - Installazione; Installazione Dellunità

12
IT

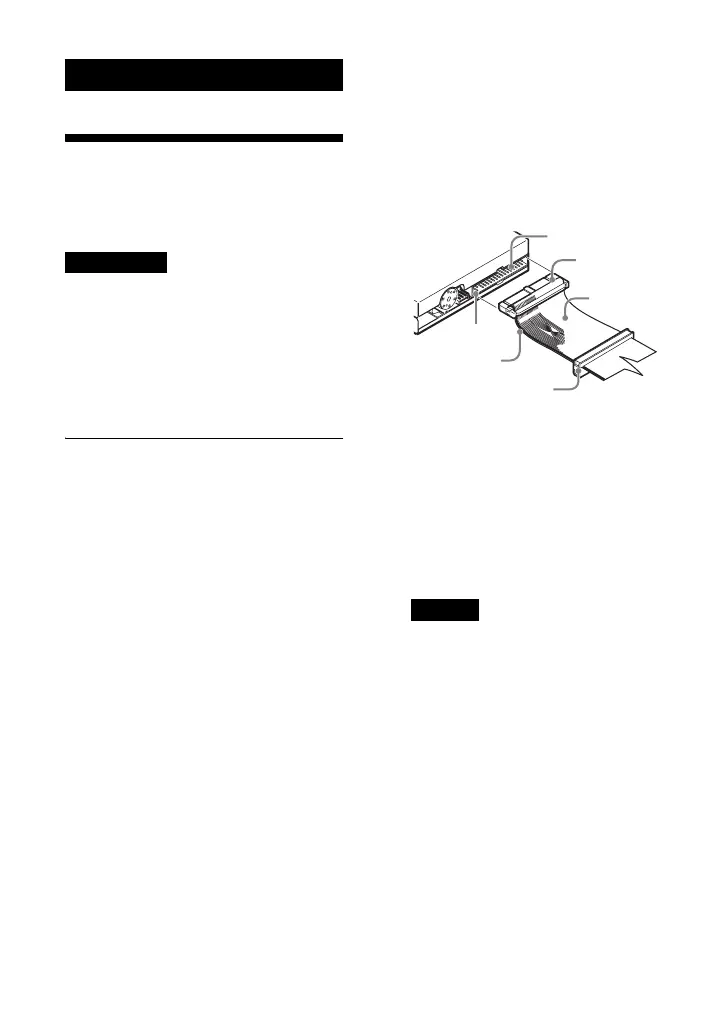

Installazione
dell’unità
Prima di procedere con l’installazione
dell’unità, spegnere il computer e
disinserire la spina dalla presa di
alimentazione elettrica. L’inosservanza
di questa precauzione può causare
pericolo di folgorazione.
Installazione dell’unità
1 Disinserire la spina di
alimentazione del computer dalla
presa di corrente.
2 Rimuovere il coperchio del
computer.
Per maggiori informazioni su questa
procedura, fare riferimento alla
documentazione del computer.
3 Individuare i seguenti cavi.
• Cavo di interfaccia per unità
floppy: cavo piatto con connettore
a 34 pin femmina.
• Cavo di alimentazione: due o
quattro conduttori separati,
collegati a un unico connettore
femmina a 4 pin.
4 Montare l’unità in un
alloggiamento libero.
5 Collegare il cavo di interfaccia
dell’unità floppy al connettore
FDD ubicato sul retro dell’unità,
come indicato in figura.
• Assicurarsi che l’indicatore del
pin 1 del cavo di interfaccia
(generalmente una linea rossa o
blu) sia allineato con il pin 1 del
connettore femmina a 34 pin sul
retro del drive.
• Per installare l’unità come unità
A: del computer, collegare il
connettore A al connettore di
interfaccia FDD. Per installare
l’unità come unità B: del
computer, collegare il connettore
B al connettore di interfaccia
FDD. Apportare le opportune
modifiche al BIOS CMOS.
Installazione
Attenzione
Note
1
2
3
4
5
6
1 Connettore di interfaccia per
unità floppy
2 Connettore A
3 Cavo di interfaccia per unità
floppy
4 Connettore B
5 Indicatore pin 1 (generalmente
linea rossa o blu)
6 Pin 1
