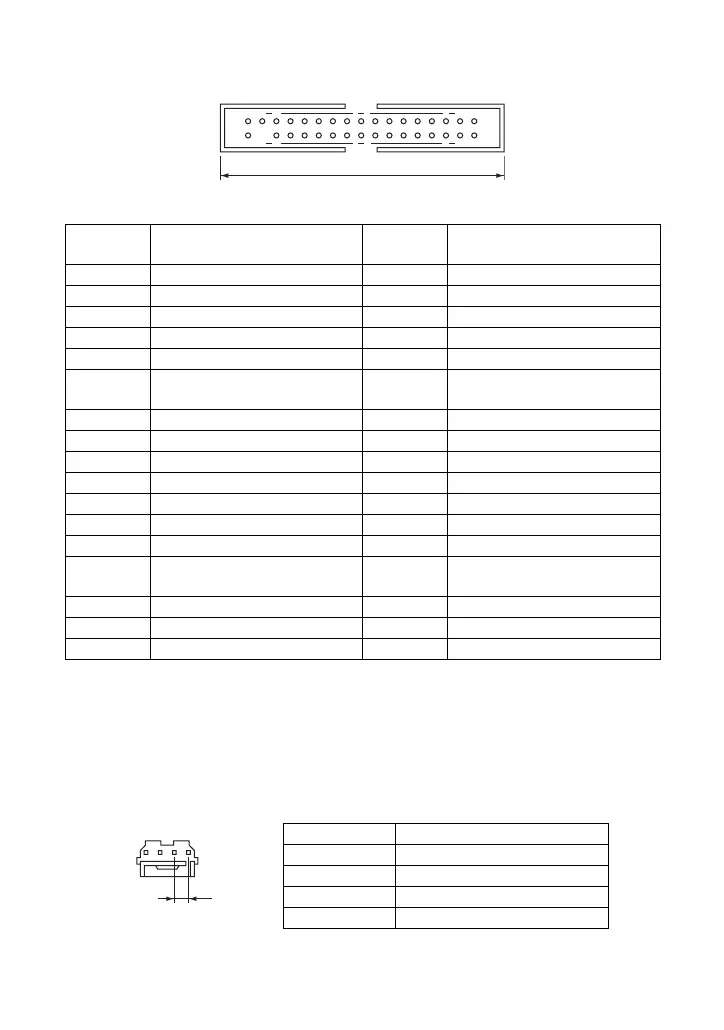

Atribuições dos pinos do conector da interface FDD
*1
O pino n.° 3 do conector da interface FDD é fisicamente removido devido à presença
de uma tampa de bloqueio em certos conectores (utilizado para evitar ligações
incorrectas).
*2
A selecção da unidade está fixada em 1.
Atribuições dos pinos para o conector de alimentação
(Conector EI)
13 3132
24 32
34
48,4 mm
N.° do
pino
Sinal
N.° do
pino
Sinal
1 Desligado 2 Desligado
3Chave
*1
4 Desligado
5 Terra 6 Desligado
7 Terra 8 ÍNDICE
9 Terra 10 Desligado
11 Terra 12
SELECÇÃO DA
UNIDADE 1
*2
13 Terra 14 Desligado
15 Terra 16 MOTOR LIGADO
17 Terra 18 DIRECÇÃO
19 Terra 20 ETAPA
21 Terra 22 ESCREVER DADOS
23 Terra 24 ESCREVER PORTA
25 Terra 26 FAIXA 00
27 Terra 28
PROTECÇÃO CONTRA
ESCRITA
29 Terra 30 LER DADOS
31 Terra 32 SELECÇÃO CABEÇA 1
33 Terra 34 TROCA DE DISQUETE
2,5 mm
N.° do pino Sinal
1 +5 V
2Terra
3Terra
4 Desligado
1234
