Sony MXP-210 - Page 33

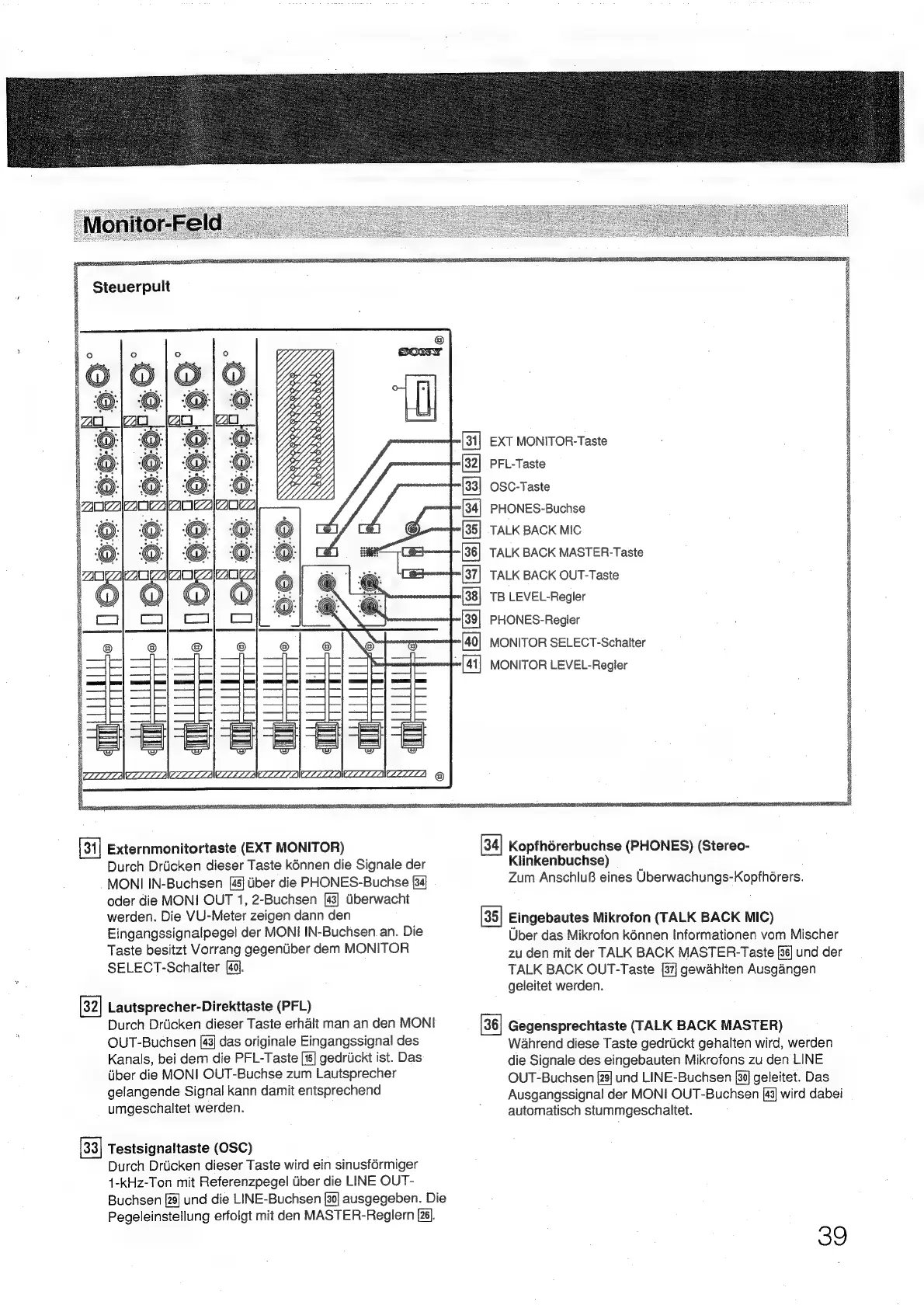

Steuerpult
d
6O°
oor
WG
SS
SN
S
(im
IN fo}
sooleO
N
eee
"S| &
Wt W
N 0
N
S Wy
N N
C
N
mnie” lo ote YO:8:6: c
0 rote foyome
DAE
o| O
co] co
®
®
®
WN ZTZIZANCZZZLZ NCL NCL LLL MNCL EZ
[31] Externmonitortaste (EXT MONITOR)
Durch Driicken dieser Taste kénnen die Signale der
MONI IN-Buchsen [45] ber die PHONES-Buchse
oder die MONI OUT 1, 2-Buchsen tiberwacht
werden. Die VU-Meter zeigen dann den
Eingangssignalpegel der MONI IN-Buchsen an. Die
Taste besiitzt Vorrang gegentiber dem MONITOR
SELECT-Schalter (40).
[32] Lautsprecher-Direkttaste (PFL)
Durch Driicken dieser Taste erhalt man an den MONI
OUT-Buchsen [43] das originale Eingangssignal des
Kanals, bei dem die PFL-Taste [16] gedriickt ist. Das
iiber die MONI OUT-Buchse zum Lautsprecher
gelangende Signal kann damit entsprechend
umgeschaltet werden.
[33] Testsignaltaste (OSC)
Durch Driicken dieser Taste wird ein sinusférmiger
1-kHz-Ton mit Referenzpegel Uber die LINE OUT-
Buchsen [29] und die LINE-Buchsen [30] ausgegeben. Die
Pegeleinstellung erfolgt mit den MASTER-Reglern [26].
FIEIEIEIEIFEEE RE
EXT MONITOR-Taste
PFL-Taste
OSC-Taste
PHONES-Buchse
TALK BACK MiC
TALK BACK MASTER- Taste
TALK BACK OUT-Taste
TB LEVEL-Regler
PHONES-Regler
[40] MONITOR SELECT-Schalter
MONITOR LEVEL-Regler
Kopfhérerbuchse (PHONES) (Stereo-
Klinkenbuchse) .
Zum AnschluB eines Uberwachungs-KopfhGrers.
[35] Eingebautes Mikrofon (TALK BACK MIC)
Uber das Mikrofon kénnen Informationen vom Mischer
zu den mit der TALK BACK MASTER- Taste [36] und der
TALK BACK OUT-Taste [37] gewahlten Ausgangen
geleitet werden.
Gegensprechtaste (TALK BACK MASTER)
Wahrend diese Taste gedrtickt gehalten wird, werden
die Signale des eingebauten Mikrofons zu den LINE
OUT-Buchsen [29] und LINE-Buchsen [80] geleitet. Das
Ausgangssignal der MONI OUT-Buchsen (43] wird dabei
automatisch stummgeschaltet.
39
