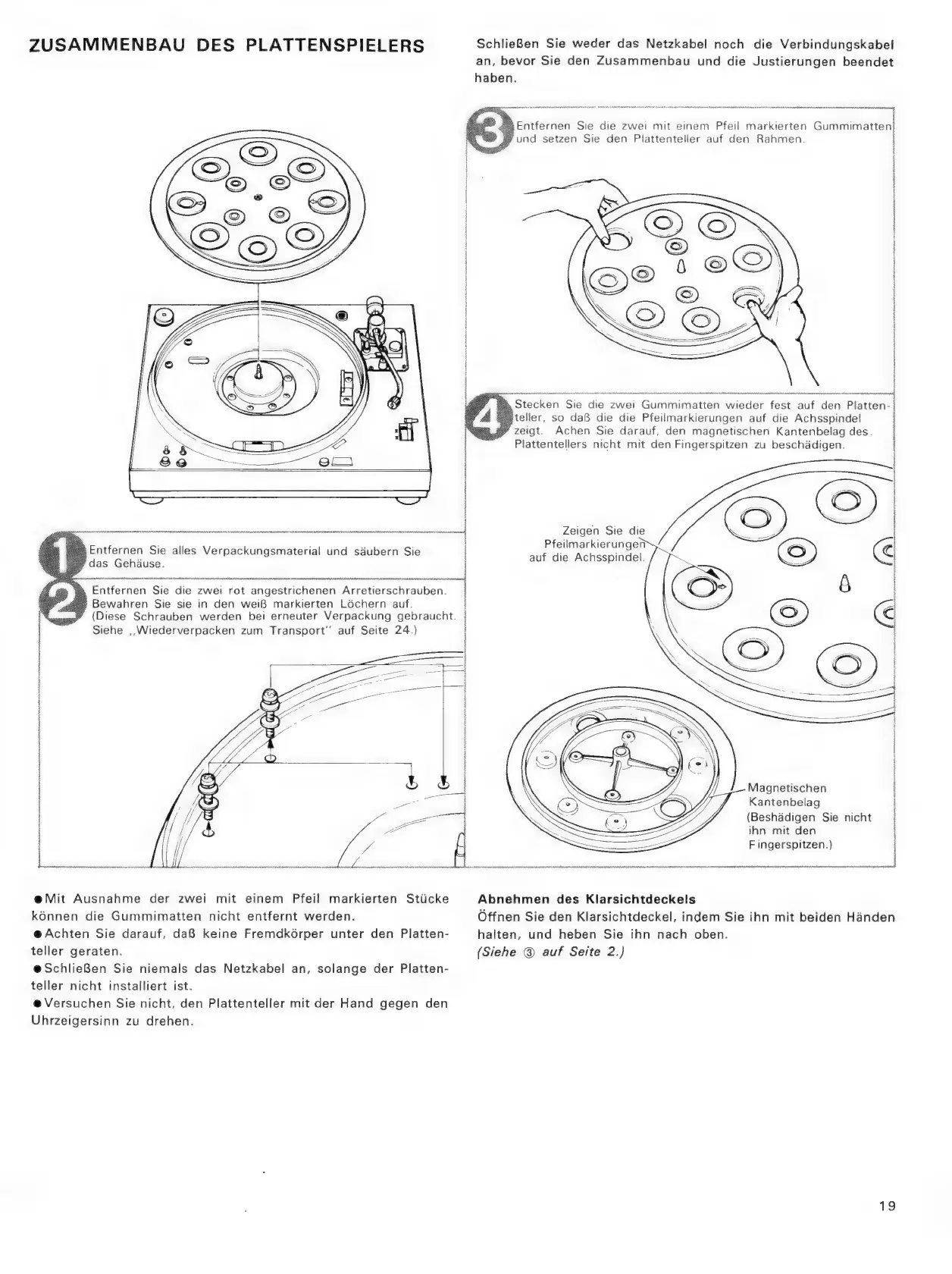

ZUSAMMENBAU DES PLATTENSPIELERS
Entfernen Sie alles Verpackungsmaterial und säubern Sie
das Gehäuse.
Bewahren Sie sie in den weiß markierten Löchern auf.
(Diese Schrauben werden bei erneuter Verpackung gebraucht.
Siehe ,,Wiederverpacken zum Transport‘ auf Seite 24.)
eMit Ausnahme der zwei mit einem Pfeil markierten Stücke
können die Gummimatten nicht entfernt werden.
eAchten Sie darauf, daß keine Fremdkörper unter den Platten-
teller geraten.
eSchließen Sie niemals das Netzkabel an, solange der Platten-
teller nicht installiert ist.
@ Versuchen Sie nicht, den Plattenteller mit der Hand gegen den
Uhrzeigersinn zu drehen.
|
|
|
|
i
|
Entfernen Sie die zwei rot angestrichenen Arretierschrauben. |
i
|
p
Schließen Sie weder das Netzkabel noch die Verbindungskabel
an, bevor Sie den Zusammenbau und die Justierungen beendet
haben.
screen
¿Entfernen Sie die zwei mit einem Pfeil markierten Gummimatten
und setzen Sie den Plattenteller auf den Rahmen.
Stecken Sie die zwei Gummimatten wieder fest auf den Platten
teller, so daß die die Pfeilmarkierungen auf die Achsspindel |
zeigt. Achen Sie darauf, den magnetischen Kantenbelag des. N
Plattentellers nicht mit den Fingerspitzen zu beschädigen. i
Zeigen Sie die
Pfeilmarkierungen
auf die Achsspindel.
Kantenbelag
(Beshädigen Sie nicht
ihn mit den
F ingerspitzen.)
i
i
Magnetischen i
|
EPE ne D nt
Abnehmen des Klarsichtdeckels
Öffnen Sie den Klarsichtdeckel, indem Sie ihn mit beiden Händen
halten, und heben Sie ihn nach oben.
(Siehe ® auf Seite 2.)
19
