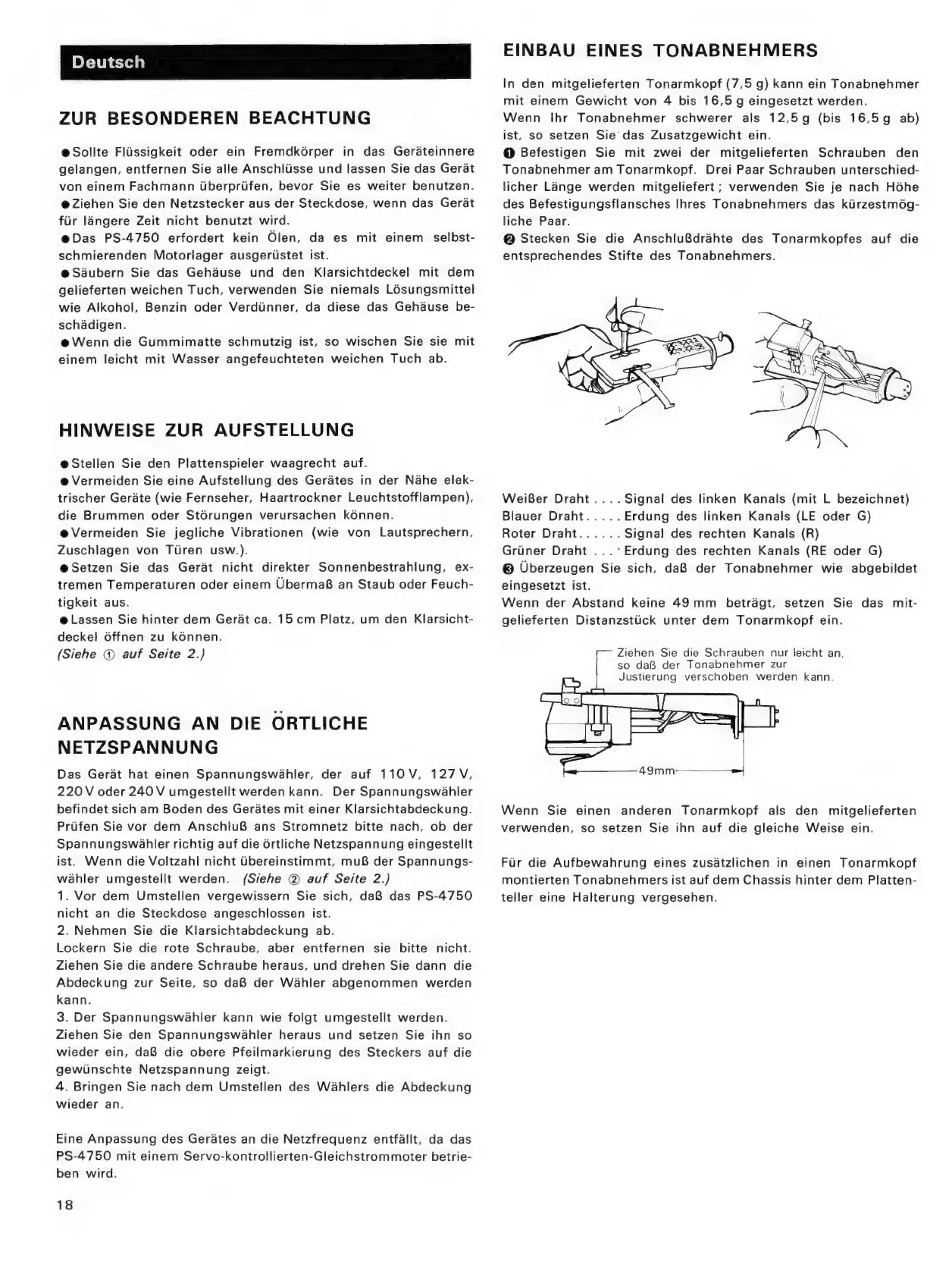

Sony PS-4750 - Page 18

ZUR BESONDEREN BEACHTUNG
eSollte Flüssigkeit oder ein Fremdkörper in das Geräteinnere
gelangen, entfernen Sie alle Anschlüsse und lassen Sie das Gerät
von einem Fachmann überprüfen, bevor Sie es weiter benutzen.
@ Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät
für längere Zeit nicht benutzt wird.
eDas PS-4750 erfordert kein Ölen, da es mit einem selbst-
schmierenden Motorlager ausgerüstet ist.
eSäubern Sie das Gehäuse und den Klarsichtdeckel mit dem
gelieferten weichen Tuch, verwenden Sie niemals Lösungsmittel
wie Alkohol, Benzin oder Verdünner, da diese das Gehäuse be-
schädigen.
@Wenn die Gummimatte schmutzig ist, so wischen Sie sie mit
einem leicht mit Wasser angefeuchteten weichen Tuch ab.
HINWEISE ZUR AUFSTELLUNG
eStellen Sie den Plattenspieler waagrecht auf.
@ Vermeiden Sie eine Aufstellung des Gerätes in der Nähe elek-
trischer Geräte (wie Fernseher, Haartrockner Leuchtstofflampen),
die Brummen oder Störungen verursachen können.
e Vermeiden Sie jegliche Vibrationen (wie von Lautsprechern,
Zuschlagen von Türen usw.).
eSetzen Sie das Gerät nicht direkter Sonnenbestrahlung, ex-
tremen Temperaturen oder einem Übermaß an Staub oder Feuch-
tigkeit aus.
@ Lassen Sie hinter dem Gerät ca. 15 cm Platz, um den Klarsicht-
deckel öffnen zu können.
(Siehe ® auf Seite 2.)
ANPASSUNG AN DIE ORTLICHE
NETZSPANNUNG
Das Gerät hat einen Spannungswähler, der auf 110V, 127V,
220 V oder 240 V umgestellt werden kann. Der Spannungswähler
befindet sich am Boden des Gerätes mit einer Klarsichtabdeckung.
Prüfen Sie vor dem Anschluß ans Stromnetz bitte nach, ob der
Spannungswähler richtig auf die örtliche Netzspannung eingestellt
ist. Wenn die Voltzahl nicht übereinstimmt. muß der Spannungs-
wähler umgestellt werden. (Siehe @ auf Seite 2.)
1. Vor dem Umstellen vergewissern Sie sich, daß das PS-4750
nicht an die Steckdose angeschlossen ist.
2. Nehmen Sie die Klarsichtabdeckung ab.
Lockern Sie die rote Schraube, aber entfernen sie bitte nicht.
Ziehen Sie die andere Schraube heraus, und drehen Sie dann die
Abdeckung zur Seite, so daß der Wähler abgenommen werden
kann.
3. Der Spannungswähler kann wie folgt umgestellt werden.
Ziehen Sie den Spannungswähler heraus und setzen Sie ihn so
wieder ein, daß die obere Pfeilmarkierung des Steckers auf die
gewünschte Netzspannung zeigt.
4. Bringen Sie nach dem Umstellen des Wählers die Abdeckung
wieder an.
Eine Anpassung des Gerätes an die Netzfrequenz entfällt, da das
PS-4750 mit einem Servo-kontrollierten-Gleichstrommoter betrie-
ben wird.
18
EINBAU EINES TONABNEHMERS
In den mitgelieferten Tonarmkopf (7,5 g) kann ein Tonabnehmer
mit einem Gewicht von 4 bis 16,5 g eingesetzt werden.
Wenn Ihr Tonabnehmer schwerer als 12,5g (bis 16,5g ab)
ist, so setzen Sie das Zusatzgewicht ein.
© Befestigen Sie mit zwei der mitgelieferten Schrauben den
Tonabnehmer am Tonarmkopf. Drei Paar Schrauben unterschied-
licher Länge werden mitgeliefert; verwenden Sie je nach Höhe
des Befestigungsflansches Ihres Tonabnehmers das kürzestmög-
liche Paar.
@ Stecken Sie die Anschlußdrähte des Tonarmkopfes auf die
entsprechendes Stifte des Tonabnehmers.
Weißer Draht.... Signal des linken Kanals (mit L bezeichnet)
Blauer Draht..... Erdung des linken Kanals (LE oder G)
Roter Draht...... Signal des rechten Kanals (R)
Grüner Draht ... ' Erdung des rechten Kanals (RE oder G)
© Überzeugen Sie sich, daß der Tonabnehmer wie abgebildet
eingesetzt ist.
Wenn der Abstand keine 49 mm beträgt, setzen Sie das mit-
gelieferten Distanzstück unter dem Tonarmkopf ein.
Ziehen Sie die Schrauben nur leicht an,
so daß der Tonabnehmer zur
Justierung verschoben werden kann.
Wenn Sie einen anderen Tonarmkopf als den mitgelieferten
verwenden, so setzen Sie ihn auf die gleiche Weise ein.
Für die Aufbewahrung eines zusätzlichen in einen Tonarmkopf
montierten Tonabnehmers ist auf dem Chassis hinter dem Platten-
teller eine Halterung vergesehen.
