Sony SEL1855 - 4-5. RESOLVING POWER CHECK;ADJUSTMENT

SEL1855 (E 18-55mm F3.5-5.6 OSS)
4-6
Ver. 1.3 2013.04
限界レベル付近 OKレベル
NGレベル
OKレベル NGレベルまたはピントズレ
※中心と周辺4箇所を等倍で確認してください。

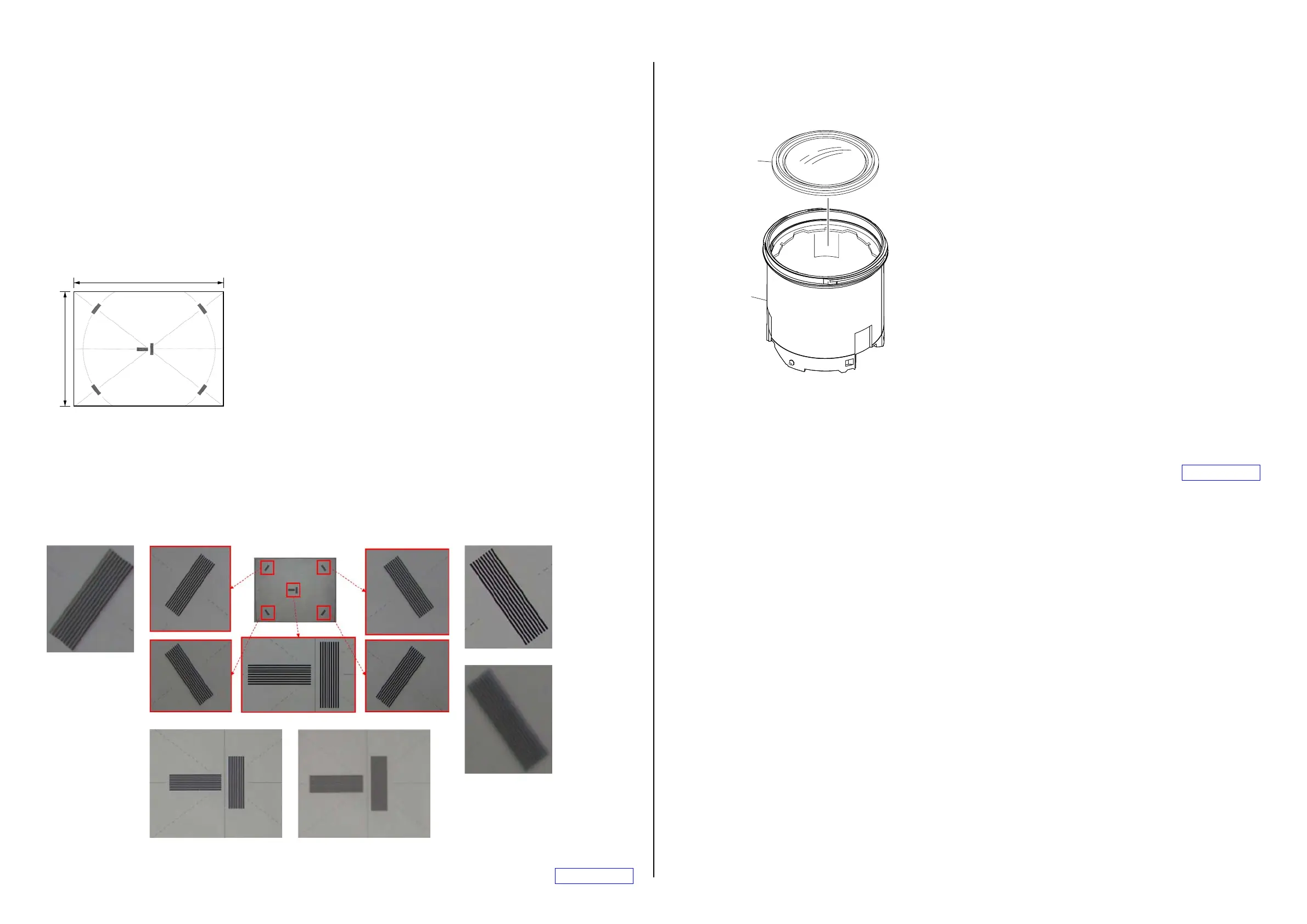

Fig.4-5-2
Fig.4-5-1
266.5 mm
200 mm
使用機器/治工具
• 撮影解像力確認チャート（Note）
※撮影解像力確認チャートはTISSホームページからダウンロードしてください。
• カメラ（NEX-5）
Note:
撮影解像力確認チャートを，以下の手順にて準備してください。
1. TISSホームページから「Focus-ChartA3.pdf」をダウンロードする。
2.「Focus-ChartA3.pdf」を100%の大きさで印刷する。
1. 撮影モードを絞り優先にし，絞り値を開放にする。
2. 撮影距離が1400mm（イメージャー面）になるよう設置し，ズームをTELE端にする。
3. ピントを合わせてチャートが上下左右均等になるように配置する。
4-5. 撮影解像力の確認/調整
4-5-1.準備
1. “4-5-1.準備”の状態で，マニュアルフォーカスに設定する。
2. ピントを合わせて，セルフタイマーで撮影する。
3. ピントは手順2）の状態のままで，撮影距離を1300mm，1500mmにし，2枚セルフタイマーで撮影する。
4. 撮影画像3枚の結果から，周辺の解像がFig.4-5-2で示す基準を満たしているか確認する。
注意： 周辺4隅が同じ解像で見えることを確認してください。
  ※AdobePhotoShop等を使用して,解像の確認を行ってください。
4-5-2.撮影解像力（片ボケ）の確認
4-4-1.
調整手順
1郡レンズAssy
1群移動枠
4-4-1.
調整手順
2. 片ボケが改善されるまで，片
ボケ確認と片ボケ調整を繰り返す。
注意： 調整を行っても片ボケが改善しない場合は，以下の順に部品の交換を行ってください。
1）2群枠ASSY
2）3群枠ASSY
※1），2）の部品交換を行っても片ボケが改善しない場合は，サービス専用光学ユニットの交換を行ってください。
1. １群レンズAssyを回転させて片ボケ調整を行う。
１群レンズAssyを回転させても改善しない場合は、１群部組を交換してください。
4-5-3.撮影解像力（片ボケ）の調整
