Sony STR-AZ7000ES - Page 2

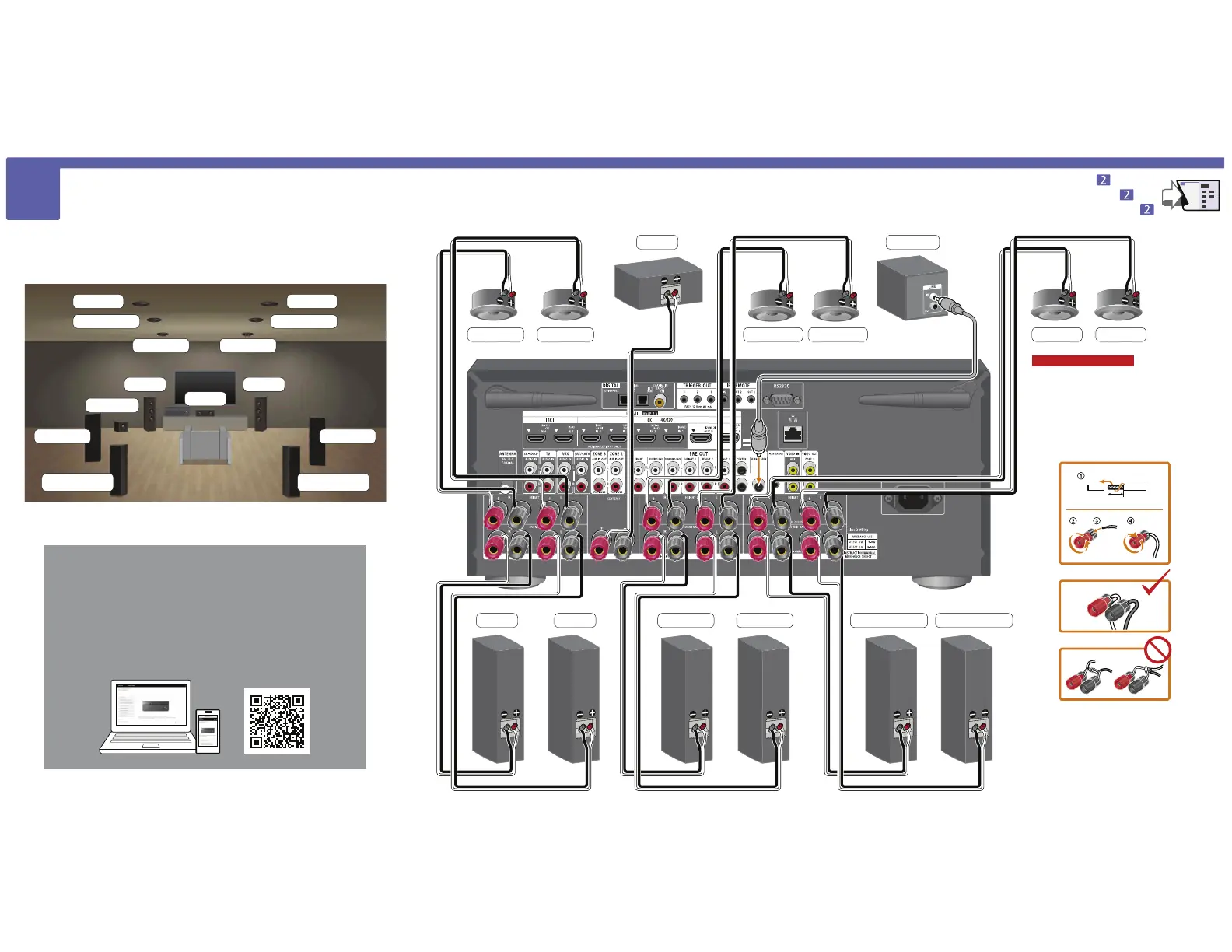

Example of a 7.1.6 channel speaker system configuration
Exemple d’une configuration de systèmes d’enceintes 7.1.6 canaux
Ejemplo de configuración de un sistema de altavoces de 7.1.6 canales
Go to back page for step
.
Consultez le verso pour l’étape
.
Vaya al dorso para consultar el paso
.
Speaker cables
Câbles d’enceinte
Cables de altavoz
CENTER
SURROUND R SURROUND BACK R SURROUND BACK L
FRONT R
SURROUND LFRONT L
SUBWOOFER
TOP FRONT R TOP MIDDLE R TOP MIDDLE L TOP REAR RTOP FRONT L TOP REAR L
Monaural audio cable
Câble audio mono
Cable de audio monofónico
Speaker cables
Câbles d’enceinte
Cables de altavoz
Speaker cable
Câble d’enceinte
Cable del altavoz
Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces
1
Sony Corporation © 2022 Printed in Malaysia / Imprimé en Malaisie
10mm (13/32")
Improper connection may result
in fatal damage to the receiver.
Un raccordement incorrect peut
entraîner une détérioration
irrémédiable de l’ampli-tuner.
Una conexión incorrecta puede
resultar en un daño fatal para al
receptor.
Visit the Help Guide for complete instructions and information including
more examples of speaker system configurations and connections.
Consultez le Guide d’aide pour des instructions et des informations
complètes, notamment des exemples supplémentaires de configurations
et de connexions de systèmes d’enceintes.
Visite la Guía de ayuda para ver instrucciones completas e información
incluyendo más ejemplos de configuraciones y conexiones del sistema de
altavoces.
https://rd1.sony.net/help/ha/straz305070/h_uc/
FRONT L FRONT R
CENTER
SUBWOOFER
TOP FRONT L TOP FRONT R
TOP REAR L
TOP MIDDLE L
TOP REAR R
TOP MIDDLE R
SURROUND L
SURROUND BACK L
SURROUND R
SURROUND BACK R
Note / Remarque / Nota
Connect speaker cables properly with the polarities
(
ñ
/
×
) matched between the speaker cables and the
SPEAKERS terminals.
Connectez correctement les câbles d’enceintes en
faisant correspondre les polarités (
ñ
/
×
) des câbles
d’enceintes et des bornes SPEAKERS.
Conecte los cables de altavoz correctamente haciendo
coincidir las polaridades (
ñ
/
×
) entre los cables de
altavoz y los terminales de SPEAKERS.
