Sony TRINITRON BVM-8045QD Operation Manual

15 (JP)

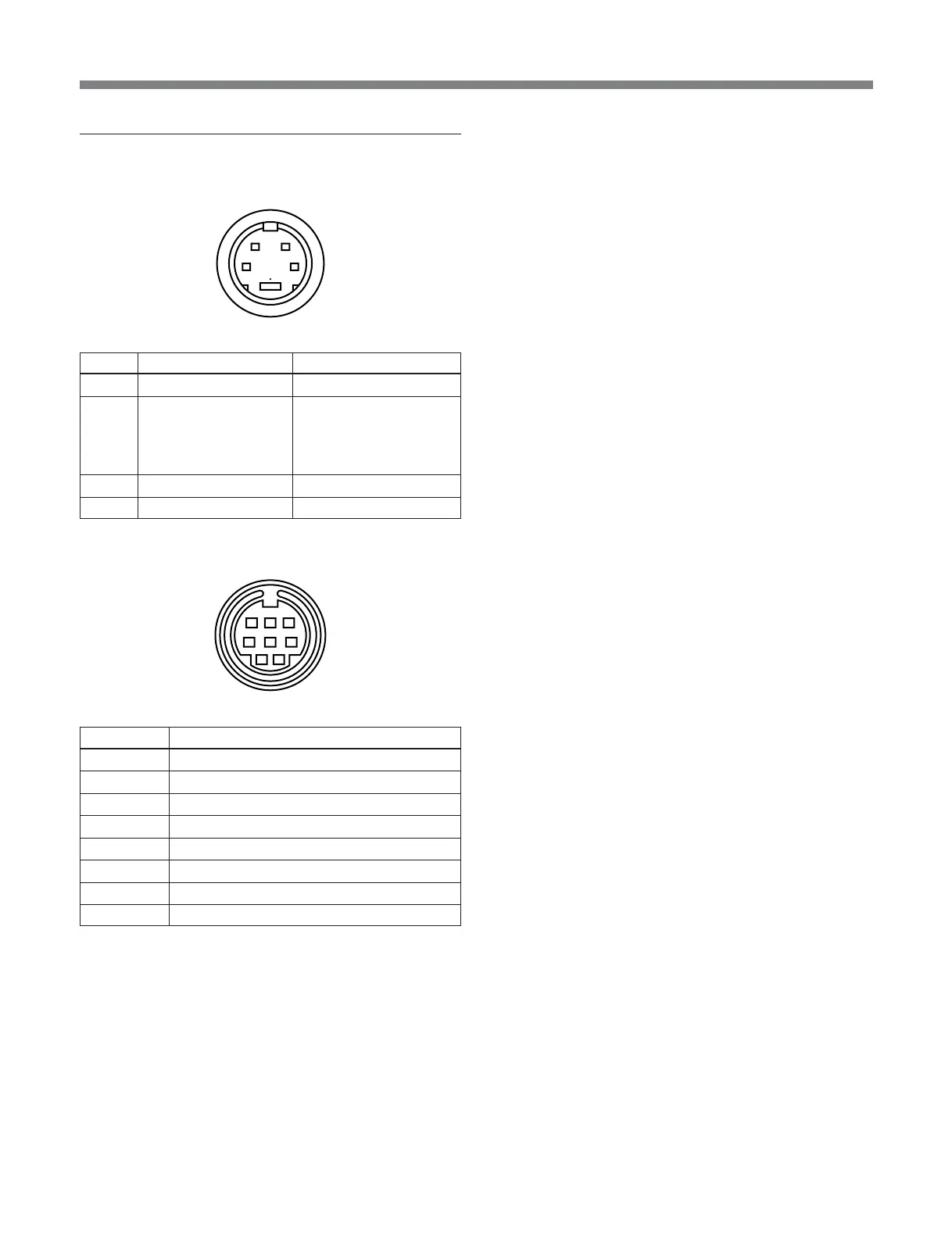

ピン配列
Y/C IN
入力端子（
4
ピンミニ
DIN
）
12
43
ピン
No.
信号 信号レベル
1Y入力 1Vp-p、同期負、75Ω
2 CHROMA 286mVp-p（NTSC）
サブキャリア 入力 300mVp-p（PAL）、バースト
Y-C間遅延時間0±100nsec、
75Ω
3 GND（Y入力用） アース
4 GND（CHROMA入力用） アース
REMOTE
端子（
8
ピンミニ
DIN
）
12
3
678
45
ピン
No.
信号
14：3/16：9
2 H/Vディレイ
3アース
4内部/外部同期
5タリー
6アンダースキャン / ノーマルスキャン
7 A/Bまたは RGB/YR-YB-Y
8 LINE/RGB
リモートコントロールする場合は、希望の機能を持つピンを各々ピン
3（ アース）につないでください。
本機の仕様および外観は、改良のため予告なく変更することがあ
ります が 、ご了承ください。
