56
(2)Corriente de irrupción de
conmutación en caliente,
medida de acuerdo con el
estándar europeo EN55103-1:
36 A (230 V)
Condiciones de funcionamiento
Temperatura 0 a +35 ºC (32 a 95 ºF)
Humedad 0 a 90 % (sin condensación)
Condiciones de transporte y almacenamiento
Temperatura –10 a +40 ºC (14 a 104 ºF)
Humedad 0 a 90 %
Dimensiones (an/al/p)
PVM-14N5A/14N5E/14N5U/
14N6A/14N6E/14N6U:
346 × 340 × 414 mm
(13
5
⁄8× 13
1
⁄2 × 16
3
⁄8 pulgadas)
PVM-20N5A/20N5E/20N5U/
20N6A/20N6E/20N6U:
449 × 441 × 502 mm
(17
3
⁄4 ×17
3
⁄8 × 19
7
⁄8 pulgadas)
Peso PVM-14N5A/14N5E/14N5U/
14N6A/14N6E/14N6U:
Aprox. 15 kg (33 lb 1 oz)
PVM-20N5A/20N5E/20N5U/
20N6A/20N6E/20N6U:
Aprox. 28 kg (61 lb 12 oz)
Material suministrado
Cable de alimentación de CA (1)
Manual de instrucciones (1)

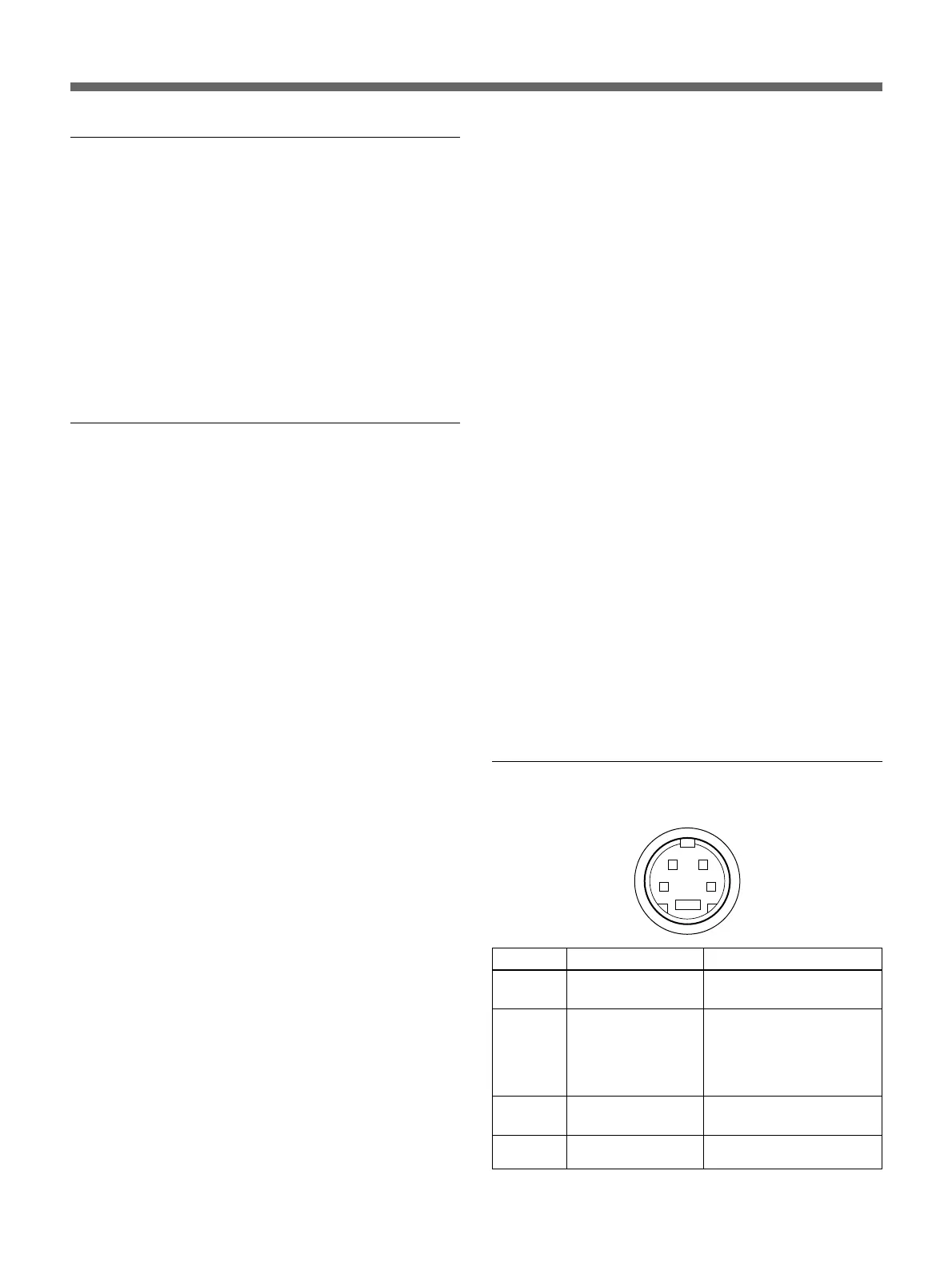

Asignación de pines
Conector Y/C IN (tipo mini DIN de 4 pines)
21
34
*
Nº de pin
1
2
3
4
El diseño y las especificaciones está sujetos a cambios
sin previo aviso.
Especificaciones
Salidas
LINE A
Y/C OUT Derivación mini DIN de 4 pines
(×1), terminación de 75 ohmios
automática
VIDEO OUT
Derivación BNC (×1), terminación
de 75 ohmios automática
AUDIO OUT
Derivación de toma de entrada de
línea (×1)
Salida de altavoz Nivel de salida: 0,8 W
General
Tubo TRC PVM-14N5A/14N5E/14N5U/
14N6A/14N6E/14N6U: TRC de
14 pulgadas con P-22 de fósforo,
tamaño de imagen visible de 340
mm (13", medida diagonal)
PVM-20N5A/20N5E/20N5U/
20N6A/20N6E/20N6U: TRC de
20 pulgadas con P-22 de fósforo,
tamaño de imagen visible de 490
mm (19", medida diagonal)
Consumo de energía
PVM-14N5A/14N5E/14N6U: 80 W
PVM-14N6A/14N6E/14N6U: 80 W
PVM-20N5U/20N6U: 100 W
PVM-20N5A/20N6A/20N5E/
20N6E: 105 W
Requisitos de energía
100 a 240 V CA, 50/60Hz
Con PVM-14N5U/14N6U/20N5U/
20N6U, estos monitores deben
controlarse a 120 V CA
Corriente de irrupción pico
PVM-14N5A/14N5E/14N6A/
14N6E:
(1)Alimentación activada, método
de sondeo de corriente: 37 A
(240 V)
(2)Corriente de irrupción de
conmutación en caliente,
medida de acuerdo con el
estándar europeo EN55103-1:
32 A (230 V)
PVM-20N5A/20N5E/20N6A/
20N6E:
(1)Alimentación activada, método
de sondeo de corriente: 51 A
(240 V)
Señal
Entrada Y
Entrada portadora
CROMA
GND para entrada
Y
GND para entrada
CROMA
Descripción
1 Vp-p, sincronización
negativa, 75 ohmios
0,286 Vp-p (NTSC),
300m Vp-p (PAL), Ráfaga
Tiempo de retardo entre Y
y C: dentro de 0+100
nseg., 75 ohmios
GND
GND
