25 (DE)
21
34
*
Beschreibung
1 Vp-p, sync-negativ, 75 Ohm
286 mVp-p (NTSC)/
300 mVp-p (PAL) ,
Burst
Verzögerung zwischen Y und C:
innerhalb 0 ±100 ns, 75 Ohm
MASSE
MASSE
Stift Nr.
1
2
3
4
Signal
Y-Eingang
CHROMA-
Eingang
Eingang
Hilfsträger
MASSE für Y-
Eingang
MASSE für
CHROMA-
Eingang
Stift Nr. Funktionen
1 Setzt Eingangssignal auf LINE A
2 Setzt Eingangssignal auf LINE B
3 Schaltet rote Kontrollanzeige ein oder aus
4 Schaltet grüne Kontrollanzeige ein oder aus
5 MASSE
6 Wählt EXT. Sync.
7 Wählt Verkleinerung
8 Wählt Bildseitenverhältnis 16:9

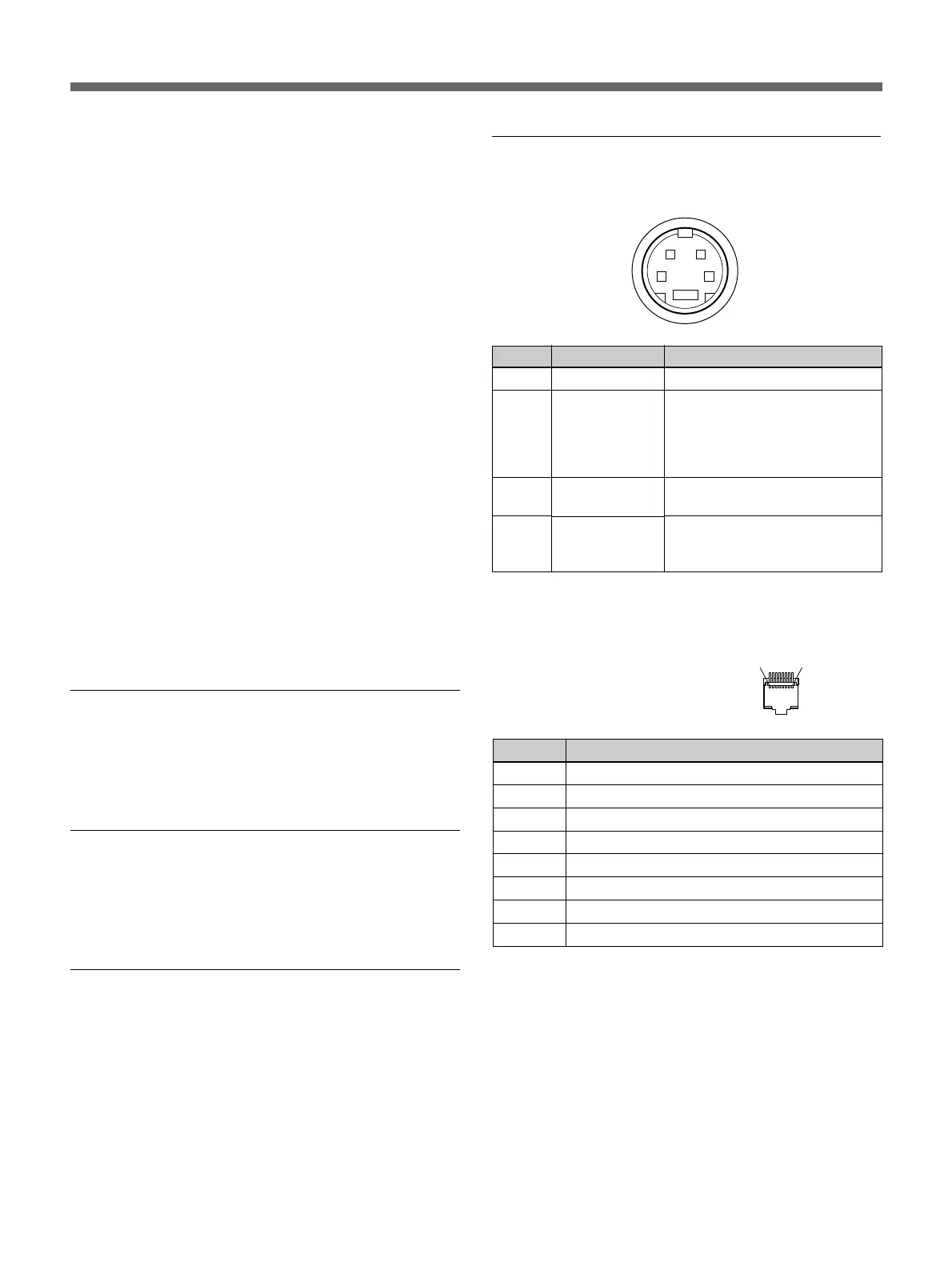

Stiftbelegung
Anschluss Y/C IN (4-polig, Mini-DIN)
Anschluss PARALLEL REMOTE
Modularer Anschluss
(8-polig)
Im Menü für die Fernbedienung können Sie den
Stiften 1 bis 4 bzw. 1 bis 8 Funktionen zuweisen.
Für die Fernbedienung erforderliche Verdrahtung
Verbinden Sie die Funktion, die über die
Fernbedienung zur Verfügung stehen soll, mit der
Masse (Stift 5).
81
Linearität PVM-14L4/14L3
H: höchstens 4%
V: höchstens 4%
PVM-20L4
H: höchstens 5%
V: höchstens 5%
Farbtemperatur D65, D93/BENUTZER
(Einstellbereich der
Farbtemperatur: 5000 K bis
10000 K)
Konvergenzfehler
PVM-14L4/14L3
Mitte: höchstens 0,4 mm
Randbereich: höchstens 0,5 mm
PVM-20L4
Mitte: höchstens 0,5 mm
Randbereich: höchstens 0,7 mm
Rastergrößenstabilität
H: 1,0 %
V: 1,0 %
Auflösung (Bildschirmmitte)
PVM-14L4/20L4:
600 Fernsehzeilen (16:9)
800 Fernsehzeilen (4:3)
PVM-14L3:
600 Fernsehzeilen (4:3)
Betriebsbedingungen
Temperatur 0 °C bis 35 °C
Luftfeuchtigkeit 30 bis 85 % (nicht kondensierend)
Druck 700 bis 1060 hpa
Bedingungen bei Lagerung und Transport
Temperatur –10 °C bis 40 °C
Luftfeuchtigkeit 0 bis 90 %
Druck 700 bis 1060 hpa
Mitgeliefertes Zubehör
Netzkabel (1)
Netzsteckerhalter (1)
Bedienungsanleitung (1)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
