Sony Trinitron PVM-20L4 - Conexiones; Conexión del Cable de Alimentación de CA; Conexión del Cable a un Conector BNC

7 (ES)

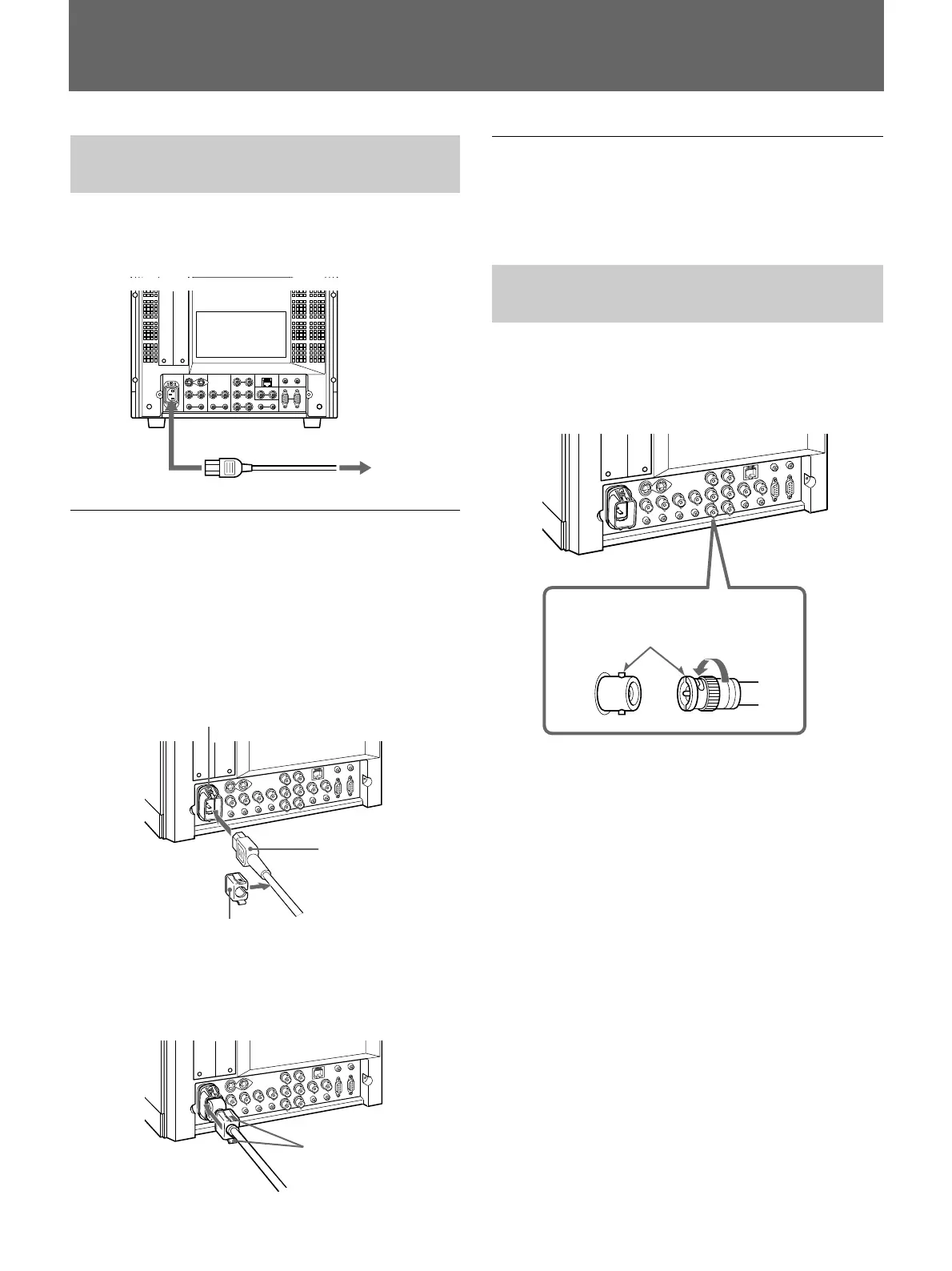

Conexiones
Conexión del cable de
alimentación de CA
Conecte el cable de alimentación de CA (incluido) a la
clavija AC IN situada en el panel posterior y a una
toma de pared.
Para conectar el cable de alimentación de
CA de forma segura a un soporte de
enchufe de CA
1 Enchufe el cable de alimentación a la clavija AC
IN. A continuación, una el soporte de enchufe de
CA (incluido) a la parte superior del cable de
alimentación de CA.
2 Deslice el soporte de enchufe de CA sobre el cable
hasta que se bloquee.
a AC IN
a una toma de pared
Clavija AC IN
Para retirar el cable de alimentación de CA
Tire del soporte del enchufe de CA al mismo tiempo
que presione de las palancas de bloqueo.
Conexión del cable a un
conector BNC
Conecte un cable coaxial con enchufes BNC a los
conectores BNC situados en el panel trasero, como se
muestra a continuación.
Palancas de bloqueo
Enchufe de
alimentación de CA
Inserte el enchufe BNC en el conector del
panel trasero, de manera que coincidan la
ranura y los pines y gire el enchufe BNC
en el sentido de las agujas del reloj para
que quede fijo.
Soporte de enchufe
de CA
