25 (IT)
21
34
*
Descrizione
1 Vp-p, sincronizzazione
negativa, 75 ohm
286 mVp-p (NTSC)/
300 mVp-p (PAL) ,
segnale di sincronizzazione
Tempo di ritardo tra Y e C:
tra 0 ±100 nsec., 75 ohm
TERRA
TERRA
N. piedino
1
2
3
4
Segnale
Ingresso Y
Ingresso
CHROMA,
ingresso
sottoportante
TERRA per
ingresso Y
TERRA per
ingresso
CHROMA

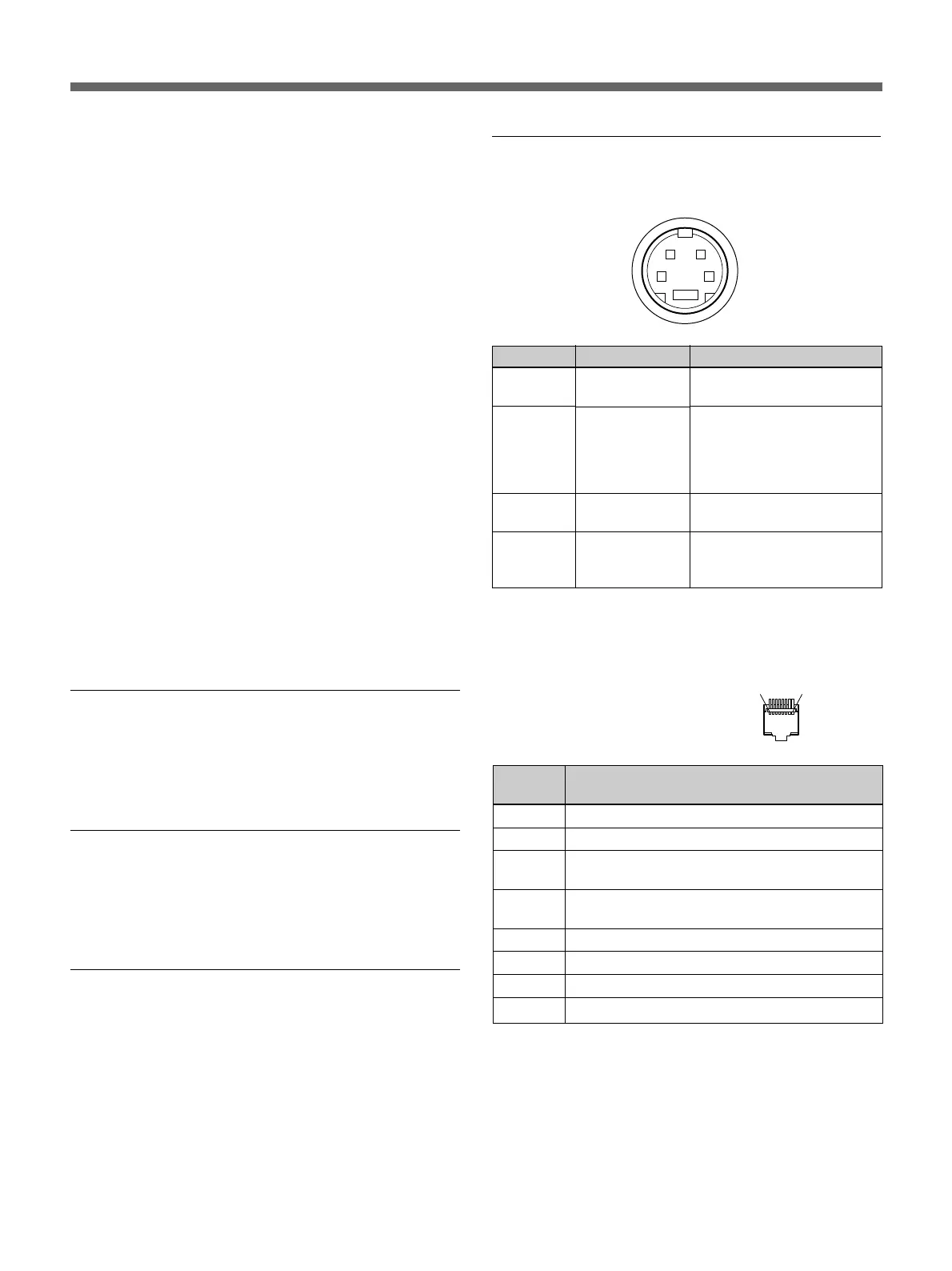

Assegnazione dei piedini
Connettore Y/C IN (mini-DIN a 4 piedini)
Terminale PARALLEL REMOTE
Connettore modulare
(8 piedini)
Nel menu remoto è possibile assegnare funzioni ai
piedini da 1 a 4 o ai piedini da 1 a 8.
Per l’uso del telecomando è necessario un apposito
impianto via cavo
Collegare a terra la funzione che si desidera utilizzare
nel modo remoto (piedino 5).
81
Linearità PVM-14L4/14L3
H: 4% o inferiore
V: 4% o inferiore
PVM-20L4
H: 5% o inferiore
V: 5% o inferiore
Temperatura di colore
D65, D93/USER (temperatura di
colore regolabile: da 5000K a
10000K)
Errore di convergenza
PVM-14L4/14L3
Centro: 0,4mm o inferiore
Periferico: 0,5mm o inferiore
PVM-20L4
Centro: 0,5mm o inferiore
Periferico: 0,7mm o inferiore
Stabilità dimensione quadro
H: 1,0%
V: 1,0%
Risoluzione (al centro dello schermo)
PVM-14L4/20L4:
600 linee TV (16:9)
800 linee TV (4:3)
PVM-14L3:
600 linee TV (4:3)
Condizioni di funzionamento
Temperatura da 0 °C a 35 °C
Umidità da 30% a 85% (senza condensa)
Pressione da 700 hPa a 1060 hPa
Condizioni di deposito e trasporto
Temperatura da –10 °C a 40 °C
Umidità da 0% a 90%
Pressione da 700 hPa a 1060 hPa
Accessori in dotazione
Cavo di alimentazione CA (1)
Fermaspina CA (1)
Istruzioni per l’uso (1)
Il design e le caratteristiche tecniche sono soggette a
modifiche senza preavviso.
N.
piedino
Funzioni
1 Impostazione segnale di ingresso LINE A
2 Impostazione segnale di ingresso LINE B
3 Attivazione o disattivazione spia di controllo
rossa
4 Attivazione o disattivazione spia di controllo
verde
5 TERRA
6 Selezione della sincronizzazione EXT
7 Selezione della sottoscansione
8 Selezione del rapporto di formato 16:9
