25 (CS)
色温 D65、D93/USER（可调整色
温∶5000 K 至 10000 K）
会聚误差 PVM-14L4/14L3
中心区域∶小于 0.4 mm
外围区域∶小于 0.5 mm
PVM-20L4
中心区域∶小于 0.5 mm
外围区域∶小于 0.7 mm
光栅尺寸稳定性 水平∶1.0 %
垂直∶1.0 %
分辨率（屏幕中央）
PVM-14L4/20L4
600 电视扫描行（16:9）
800 电视扫描行（4:3）
PVM-14L3
600 电视扫描行（4:3）
工作条件
温度 0 ℃ 至 35 ℃
湿度 30 % 至 85 %（无结露）
气压 700 hPa 至 1060 hPa
存储与运输条件
温度 -10 ℃ 至 40 ℃
湿度 0 % 至 90 %
气压 700 hPa 至 1060 hPa
附件
交流电源线 (1)
交流电插头固定夹 (1)
使用说明书 (1)
设计和规格若有变更，恕不另行通知。
21
34
*
说明
1 Vp-p，同步负极，75 Ω
286 mVp-p（NTSC）/
300mVp-p（PAL），
色同步信号
Y 和 C 之间的延迟时间∶
在 0±100 ns 内，75 Ω
GND
GND
芯号
1
2
3
4
信号
Y 输入
CHROMA 输入
副载波输入
Y 输入用 GND
CHROMA 输入
用 GND
芯号 功能
1 设置输入信号 LINE A
2 设置输入信号 LINE B
3 设置红色演播指示灯的开或关
4 设置绿色演播指示灯的开或关
5 GND
6 选择 EXT 同步
7 选择欠扫描
8 选择纵横比 16:9

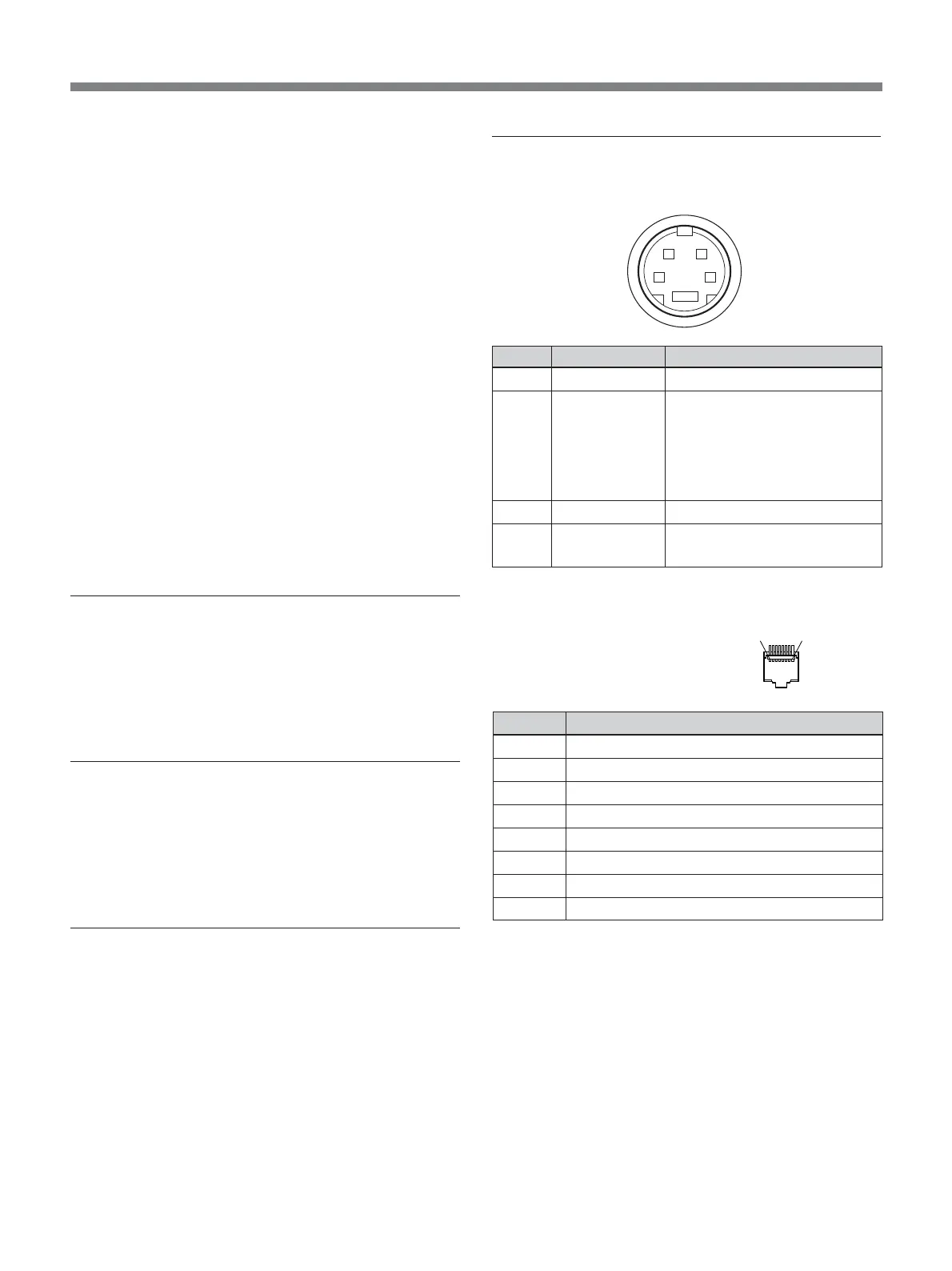

插芯配置
Y/C IN 连接器（4 芯微型 DIN）
PARALLEL REMOTE 端子
组合式连接器
（8 芯）
您可以在遥控项目单中将功能分配给 1 至 4 插
芯或 1 至 8 插芯。
使用遥控功能需要接线
将您需要遥控使用的功能接地（插芯 5）。
