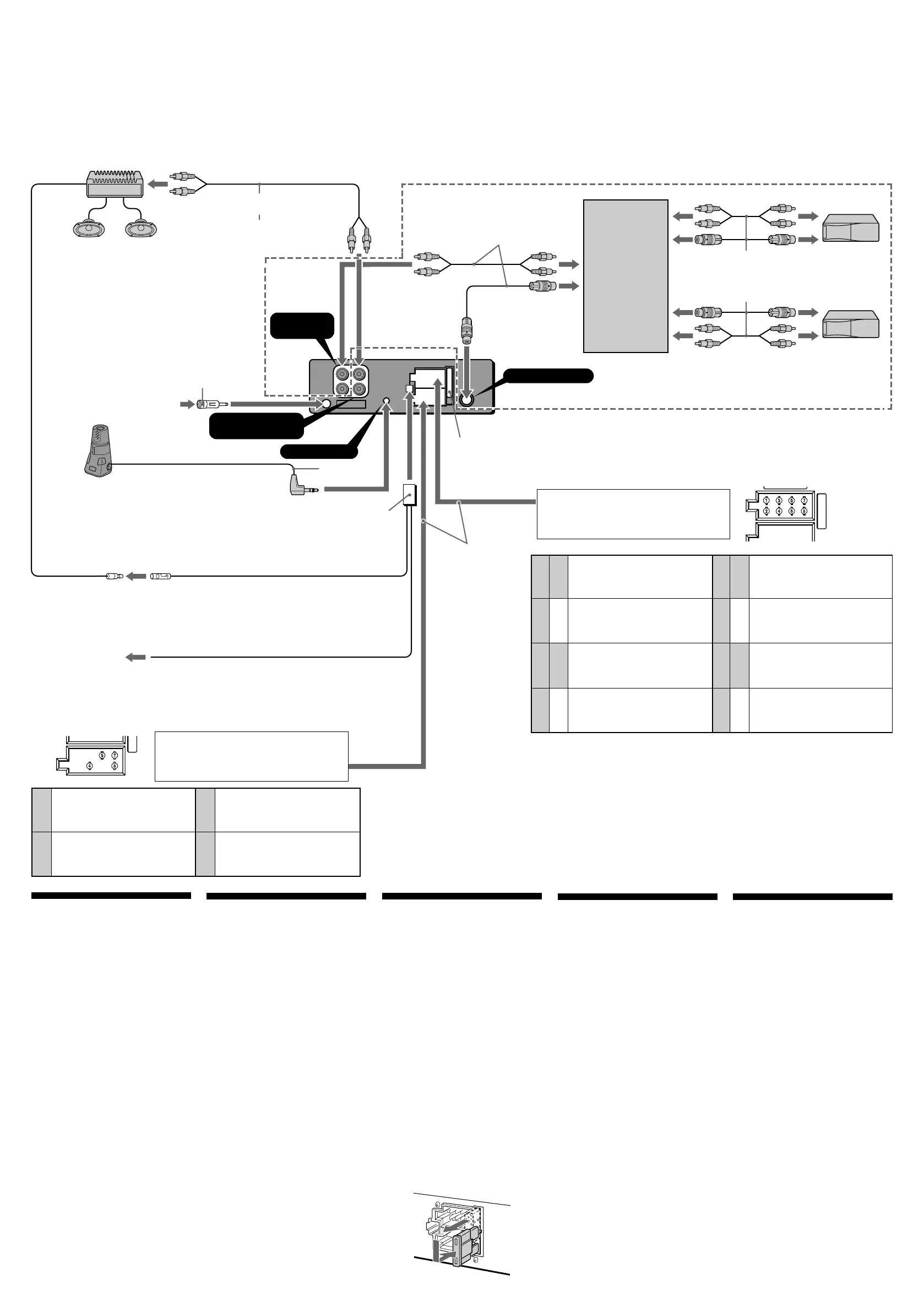

Connection example
Przykład wykonania podłączenia
Příklad zapojení
Bağlantı örneği
Пример подсоединения
7
AMP REM
ATT
Light blue
Jasno niebieski
Světle modrý
Açık mavi
Голубой
Supplied to the CD/MD changer
Dostarczany ze zmieniaczem płyt CD/MD
Dodávaný s měničem CD/MD
CD/MD değiştirici beraberinde
Прилагается к проигрывателю CD/MD
*
1
Anten bağlantı notu
Otomobil anteniniz bir ISO
(International Organisation for
Standardization) tipi ise
bağlantı için ünite ile verilen
adaptörü 7 kullanınız.
Önce otomobil antenini alet
beraberindeki adaptöre
bağlayınız, ardından ana
ünitenin anten jakına
bağlayınız.
*
2
Kablo ile yukarı tarafını takınız.
*
1
Poznámka k zapojení antény
Jestliže máte autoanténu ISO
(International Organization for
Standardization - Mezinárodní
organizace pro standardizaci),
použijte k zapojení adaptér 7 z
příslušenství.
Napřed zapojte autoanténu do
adaptéru z příslušenství, potom
ji zapojte do zdířky pro anténu
na přístroji.
*
2
Vložte kabelem směrem
nahoru.
*
1
Uwaga dotycząca podłączania
anteny
Jeżeli antena jest według
standardu ISO (International
Organization for
Standardization), do
podłączenia proszę użyć
dostarczonego adapteru 7.
Antenę samochodową
podłączyć do dostarczonego
adapteru, a następnie do
gniazdka antenowego na
głównym korpusie sprzętu.
*
2
Włożyć przewodem
skierowanym ku górze.
*
1
Note for the aerial
connecting
If your car aerial is an ISO
(International Organization
for Standardization) type, use
the supplied adapter 7 to
connect it.
First connect the car aerial to
the supplied adapter, then
connect it to the aerial jack of
the master unit.
*
2
Insert with the cord upwards.
Source selector
Selektor źródła
Přepínač zdroje
Kaynak selektörü
Селектор
источника
BUS AUDIO
IN
AUDIO OUT
(LINE OUT)
BUS CONTROL IN
REMOTE IN
9
Supplied to XA-C30
Dostarczany z modelem XA-C30
Dodávaný s XA-C30
XA-C30 beraberinde
Прилагается к модели XA-C30
Rotary commander RM-X4S (not supplied)
Rotacyjny pilot zdalnego sterowania RM-X4S
(nie dostarczony)
Otočné dálkové ovládání RM-X4S
(není součástí příslušenství)
Döner kumanda RM-X4S
(alet beraberinde değil)
Вращающийся дистанционный
переключатель RM-X4S (не прилагается)
*
1
Примечание о подсоединении
антенны
Если антенна в Вашем
автомобиле относится к типу,
утвержденному ISO
(Международной
организацией по
стандартизации), используйте
для ее подсоединения
переходник 7.
Сначала подсоедините
автомобильную антенну к
прилагаемому переходнику, а
затем -- к антенному гнезду
магнитолы.
*
2
Вставляется проводом вверх.
from car aerial*
1
od anteny samochodowej*
1
od autoantény*
1
otomobil anteninden*
1
от автомобильной антенны*
1
Fuse (10 A)
Bezpiecznik (10 A)
Pojistka (10 A)
Sigorta (10 A)
Предохранитель (10 А)
from the car’s speaker connector
od samochodowego łącza głośnikowego
z konektoru pro reproduktory
otomobilin hoparlör konektöründen
от разъема автомобильного громкоговорителя
Blue/white striped
w paski niebiesko/białe
Modré/bíléproužky
Mavi/beyaz çizgili
С синей/белой полоской
Max. supply current 0.3 A
Prąd zasilania max. 0,3 A
Max. proud 0,3 A
Azami cereyan desteği 0,3 A
Макс. сила тока 0,3 А
to the interface cable of
a car telephone
do kabla
sprzęgającego telefonu
samochodowego
ke spojovacímu kabelu
autotelefonu
otomobil telefonunun
arabirim kablosuna
к кабелю интерфейса
автомобильного
телефона
from the car’s power connector
od samochodowego łącza zasilania
z konektoru zdroje proudu v autě
otomobilin güç konektöründen
от автомобильного подсоединителя питания
Negative polarity positions 2, 4, 6 and 8 have striped cords.
Przewody ujemnych pozycji biegunowości 2, 4, 6 oraz 8 oznaczono prążkami.
Položky s negativní polaritou 2, 4, 6 a 8 mají proužkované kabely.
Negatif yük pozisyonlarının 2, 4, 6 ve 8 kabloları çizgilidir.
Позиции отрицательной полярности 2, 4, 6 и 8 имеют провода с полосками.
+
–
+
–
5
6
7
8
Speaker, Rear, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, Arka, Sağ
Громкоговоритель, задний, правый
Speaker, Rear, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, Arka, Sağ
Громкоговоритель, задний, правый
Speaker, Front, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, Ön, Sağ
Громкоговоритель, передний, правый
Speaker, Front, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, Ön, Sağ
Громкоговоритель, передний, правый
Speaker, Front, Left
Głośnik, Przedni, Lewy
Reproduktor, Přední, Levý
Hoparlör, Ön, Sol
Громкоговоритель, передний, левый
Speaker, Front, Left
Głośnik, Przedni, Lewy
Reproduktor, Přední, Levý
Hoparlör, Ön, Sol
Громкоговоритель, передний, левый
Speaker, Rear, Left
Głośnik, Tylny, Lewy
Reproduktor, Zadní, Levý
Hoparlör, Arka, Sol
Громкоговоритель, задний, левый
Speaker, Rear, Left
Głośnik, Tylny, Lewy
Reproduktor, Zadní, Levý
Hoparlör, Arka, Sol
Громкоговоритель, задний, левый
+
–
+
–
1
2
3
4
Positions 1, 2, 3 and 6 do not have pins.
Pozycji 1, 2, 3 oraz 6 nie zaopatrzono w sztyfty.
Položky 1, 2, 3 a 6 nemají kolíky.
1, 2, 3 ve 6 pozisyonlarında iğne yoktur.
Позиции 1, 2, 3 и 6 не имеют контактных штырьков.
4
5
continuous power supply
stałe zasilanie mocą
nepřerušovaný zdroj proudu
sürekli güç desteği
непрерывное поступление питания
power aerial control
sterowanie anteną
ovládání elektrické antény
anten kontrolü
антенная электрика
7
8
switched power supply
zasilanie komutowane
přepínatelný zdroj proudu
ayarlanabilir güç desteği
включенное питание
earth
uziemienie
uzemnění
toprak
земля
RCA pin cord (not supplied)
Kabel z wtykiem RCA (nie dostarczony)
Kolíkový kabel RCA (není součástí příslušenství)
RCA iğne kordonu (üniteye dahil değil)
Шнур с контактными штырьками RCA
(не прилагается)
XR-C5300RX/C5300RV/C5300R/C5200R only
tylko dla XR-C5300RX/C5300RV/C5300R/C5200R
pouze XR-C5300RX/C5300RV/C5300R/C5200R
yalnız XR-C5300RX/C5300RV/C5300R/C5200R
только XR-C5300RX/C5300RV/C5300R/C5200R
(XR-C5300RX/C5300RV/C5300R/4300RX/4300RV/4300R only)
(tylko dla XR-C5300RX/C5300RV/C5300R/4300RX/4300RV/4300R)
(pouze XR-C5300RX/C5300RV/C5300R/4300RX/4300RV/4300R)
(yalnız XR-C5300RX/C5300RV/C5300R/4300RX/4300RV/4300R)
(только XR-C5300RX/C5300RV/C5300R/4300RX/4300RV/4300R)
8
Łącza zasilania
Łącza zasilania mogą zależeć od typu
pojazdu. Proszę sprawdzić w
samochodowym schemacie łączy
zasilania, aby zapewnić właściwe
dopasowanie połączeń. W zasadzie,
istnieją dwa podstawowe typy.
Przełączenie pozycji zacisków
łączeniowych może okazać się
konieczne. Przed podłączeniem sprzętu
do samochodowego źródła mocy,
upewnić się, że pozycja zacisków
łączeniowych odpowiada wtykom
samochodowym. Jeżeli łącze zasilania
pojazdu nie pasuje do łącza sprzętu,
proszę użyć dostarczonych łączy 8. W
przypadku ewentualnych wątpliwości
lub trudności z podłączeniem sprzętu,
nie opisanych w podręczniku, proszę
skonsultować się z punktem sprzedaży
pojazdu.
OSTRZEŻENIE
Zmiana pozycji umiejscowienia
bezpiecznika
Sprawdzić pozycję wtyku łącza zasilania
w porównaniu z tabelą poniżej. Jeżeli
pozycje 4 i 7 są odwrócone, umieścić
bezpiecznik niżej, zgodnie z ilustracją.
Zapojení proudu
Konektory pro zapojení proudu mohou
být u různých aut různé. Ve schéma
elektrických obvodů k vašemu autu se
přesvědčte, jsou-li konektory správné.
Existují dva základní druhy. Může se
stát, že budete muset přepnout polohu
nastasvitelného konektoru. Než zapojíte
přístroj na zdroj proudu v autě,
přesvědčte se, aby poloha
nastavitelného konektoru odpovídala
pořadí kolíků v autě. Jestliže konektor
zdroje proudu ve vašem autě
neodpovídá konektoru na přístroji,
použijte konektor 8 z příslušenství.
Jestliže máte další otázky nebo jestliže
se vyskytnou problémy v souvislosti s
tímto přístrojem, které nejsou popsány v
tomto návodu, obrate se na vaši
autodílnu.
UPOZORNĚNÍ
Posunutí pojistky
Porovnejte polohu kolíků zástrčky na
přívod proudu ve vašem autě s tabulkou
níže. Jestliže jsou pozice 4 a 7
obrácené, vyjměte pojistku a posuňte ji
do nižší polohy podle ilustrace.
Güç bağlantısı
Güç konektörleri otomobil türüne
göre çeşitlilik gösterir.
Otomobilinizin güç konektörü
şemasını inceleyip bağlantıların
uygun olduğundan emin olunuz. İki
ana tip vardır. Ara konektörün
pozisyonlarını değiştirmeniz
gerekebilir. Üniteyi otomobilin güç
desteğine bağlamadan önce, ara
konektör pozisyonunun otomobilin
iğne düzenine uygun olduğundan
emin olunuz. Otomobilinizin güç
konektörü ünitenin konektörüne
uymuyorsa, ünite beraberindeki
konektör 8’i kullanınız. Üniteyi
bağlarken bu kılavuzun içermediği
problem veya sorularınız için lütfen
otomobil satıcınıza danışınız.
UYARI
Sigortanın değiştirilmesi
Otomobilin güç konektöründeki iğnenin
pozisyonunu aşağıdaki tablo
doğrultusunda kontrol ediniz. 4 ve 7 nolu
pozisyonlar ters ise, sigortayı çıkarınız
ve örnekte gösterildiği üzere daha alçak
bir pozisyona yerleştiriniz.
Power connection
Power connectors may vary depending
on the car. Check your car’s power
connector diagram to make sure the
connections match correctly. There are
two basic types. You may need to switch
the positions of the jump connector.
Before connecting the unit to the car’s
power supply, be sure to match the
position of the jump connector to the
car’s pin order. If the power connector of
your car does not match the connector
on the unit, use the supplied connector
8. If you have any questions or
problems connecting your unit that are
not covered in this manual, please
consult the car dealer.
WARNING
Shifting the fuse
Check the pin position of the power
connector of the car with the table on the
below. If positions 4 and 7 are reversed,
remove the fuse and shift it to the lower
position as shown in the illustration.
Подключeниe питaния
Paзъeмы питaния могyт paзличaтьcя
в зaвиcимоcти от типa aвтомобиля.
Чтобы yбeдитьcя в пpaвильноcти
cоeдинeний, cвepьтecь cо cxeмой
paзъeмов питaния для Baшeго
aвтомобиля. Cyщecтвyeт двa
оcновныx типa. Bозможно,
потpeбyeтcя cмeнить позиции
пepeмычки. Пepeд подcоeдинeниeм
ycтpойcтвa к иcточникy питaния
aвтомобиля обязaтeльно cоглacyйтe
положeниe пepeмычки c
pacположeниeм контaктов в paзъeмe
aвтомобиля. Ecли paзъeм питaния
aвтомобиля нe cоотвeтcтвyeт
paзъeмy нa ycтpойcтвe,
воcпользyйтecь пpилaгaeмым
paзъeмом 8. Ecли во вpeмя
подключeния ycтpойcтвa возникнyт
вопpоcы или тpyдноcти, котоpыe нe
paccмотpeны в нacтоящeм
pyководcтвe, обpaтитecь к дилepy по
пpодaжe aвтомобилeй.
ПPEДУПPEЖДEHИE
Перемещение предохранителя
Проверьте положение штырька
разъема контактов питания
автомобиля по таблице ниже. Если
позиции 4 и 7 перепутаны, снимите
предохранитель и переместите его
ниже, как показано на иллюстрации.
*
2
To Previous Page
Loading...
Need help?
General
