Sophos SD-RED 60 Mounting Instructions

Rackmount Kit Montageanleitung SG 105(w)/115(w) Rev. 3, SD-RED 60
Bitte beachten
Dieses Rackmounting Kit kann nur für die Appliance-Modelle SG 105/115(w) Rev.3 und SD-RED 60 verwendet werden.

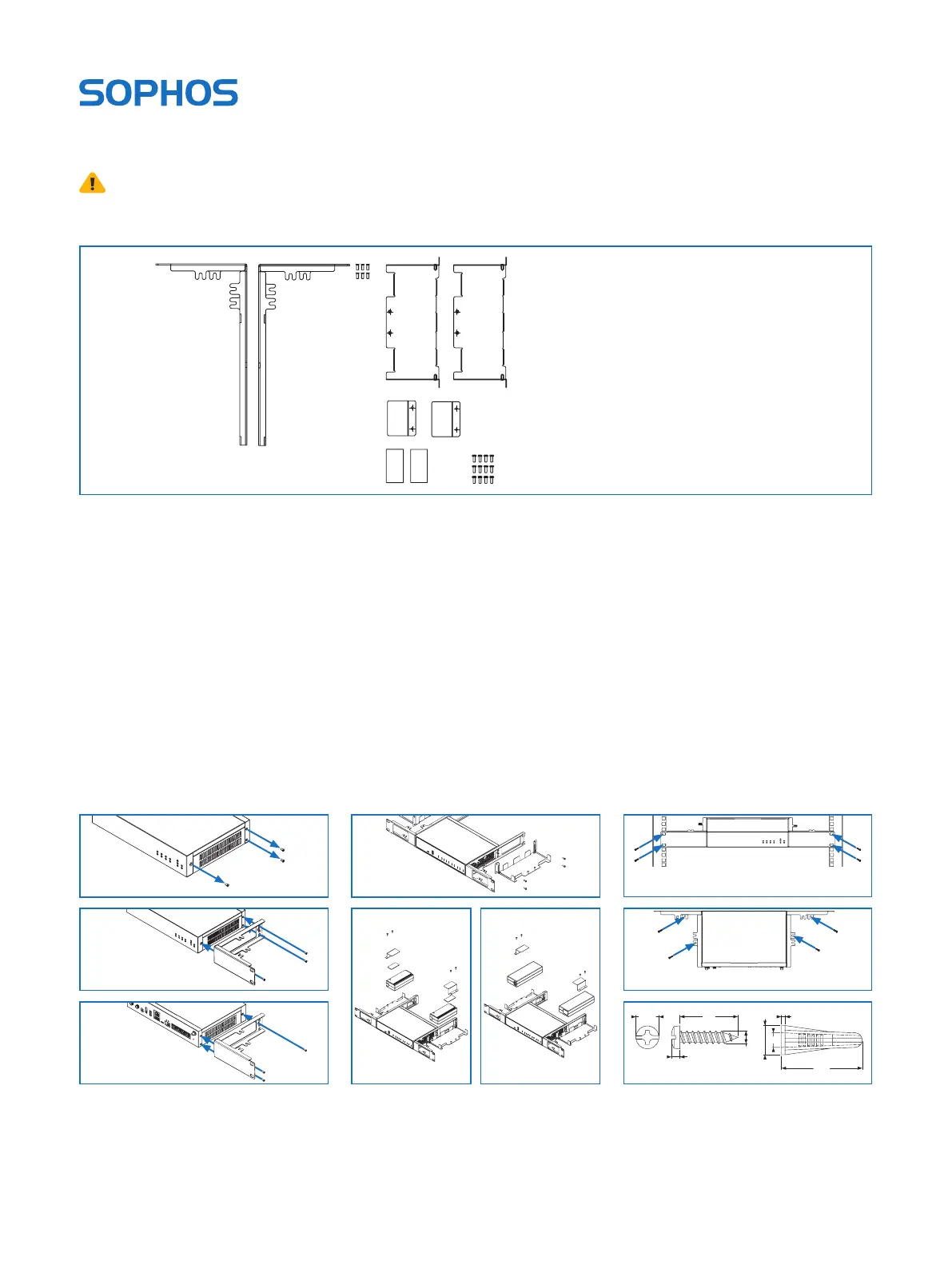

Lieferumfang
1. Bestehende Schrauben entfernen
Lösen Sie die drei Schrauben auf jeder Seite
des Gehäuses.
2. Montage der Gerätewinkel
Hinweis
Sie können die Appliance so montieren, dass
entweder die Vorder- oder die Rückseite zu
Ihnen gerichtet ist (siehe Bilder unten).
Befestigen Sie die Gerätewinkel an beiden
Seiten der Appliance mit jeweils drei der
mitgelieferten M3 Flachkopfschrauben.
3. Montage des Netzteilhalters
Montieren Sie den Netzteilhalter an der linken
oder an der rechten Seite des Rackmounting
Kits durch vier der mitgelieferten Schrauben.
LEDs
Ports
1. 3.
4a. 4b.
2a. Frontseitige Montage
2b. Rückseitige Montage
Falls Sie ein redundantes Netzteil verwenden
montieren Sie es auf der anderen Seite des
Rackmountkits.
4. Montage des Netzteils
Platzieren Sie ein Netzteil auf dem jeweiligen
Netzteilhalter.
Platzieren Sie bei SG 105/115 Modellen
jeweils eine der mitgelieferten Unterlagen auf
der Oberseite des Netzteils (4a.). Für SD-RED
60 Modelle ist keine Unterlage erforderlich
(4b.)
Fixieren Sie das Netzteil auf dem Halter mit
einem der mitgelieferten Sicherungswinkel
durch zwei Schrauben.
5. Montage der Appliance
Sie können die Appliance entweder in einem
Rack (5a) oder hängend an einer Wand
montieren (5b)
Bitte benutzen Sie hierfür passende
Schrauben (nicht im Lieferumfang)
Für Wandmontage empfehlen wir Dübel und
Schrauben mit folgenden Abmessungen (5c).
ø3.5
16
2.3
ø6.3
22.2
1.0ø8
ø4
5b. Wandmontage
5a. Rackmontage
5c.
Sales DACH (Deutschland, Österreich, Schweiz)
Tel.: +49 (0)611 58 58-0 | +49 (0)721 255 16-0
E-Mail: sales@sophos.de
• 2 Gerätewinkel (links, rechts)
• 2 Sicherungswinkel
• 2 Netzteilhalter
• 2 Unterlagen (für Netzteile der SG-Modelle)
• 18 M3 Flachkopfschrauben
Für die Montage des Rackmounting Kits benötigen Sie
einen langen Kreuschlitzschraubendreher
