4" & 3" MPOWER
®
FASCIA LIGHTS
SPANISH 0000JL 0823 REV B
11.45CM & 7.36CM MPOWER
®
LUCES SUPERFICIALES
4" mpower
®

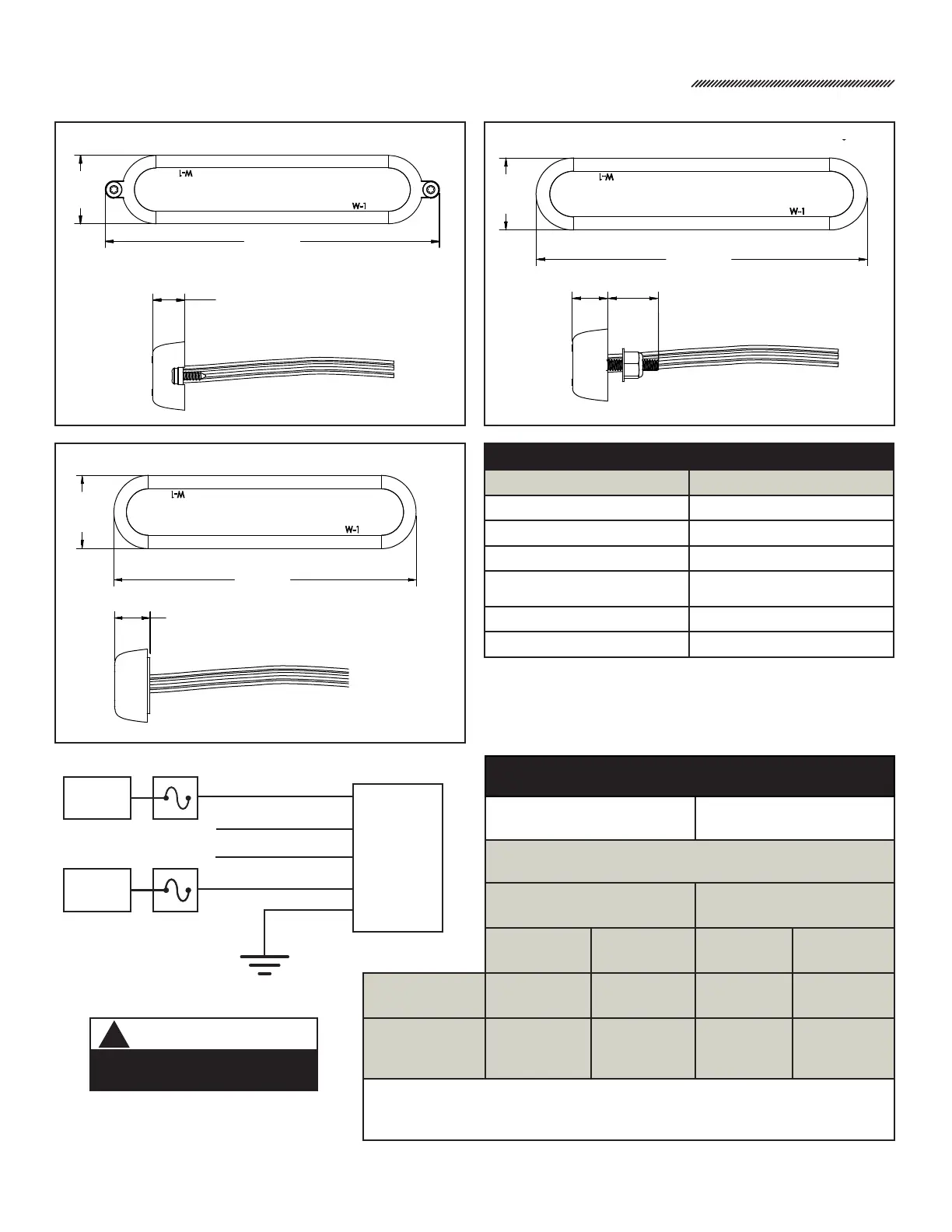

DIMENSIONES / ESPECIFICACIONES:
10.16CM (4") MONTAJE CON TORNILLOS
10.16CM (4") MONTAJE RÁPIDO
10.16CM (4") MONTAJE CON PASADORES - ROSCADOS (MOSTRADO)
11.48CM
4.52"
2.33CM
0.92"
1.06CM
0.42"
ESPECIFICACIONES TECNICAS
Voltaje de entrada: 9-32Vdc
10.16cm CONSUMO DE CORRIENTE (Amps)
12.8Vdc 25.6Vdc
Pico Promedio Pico Promedio
Rojo
0.62 0.36 0.31 0.18
Ambar, Azul,
Verde o
Blanco
0.90 0.60 0.45 0.30
DESPUÉS DEL ENCENDIDO, conectar el cable BLANCO a tierra le permitirá
modificar varias configuraciones en el módulo. (consulte las pág. 23)
TABLA DE CONEXIONES DE CABLES
WIRE COLOR: FUNCTION:
ROJO Potencia (primaria)
NEGRO Tierra
VERDE** Sync2*
BLANCO A TIERRA
Función del cable (consulte la
pág. 23)
BLANCO a POTENCIA Cable de función
ROJO/BLANCO Potencia (secundaria)
**Para sincronizar luces mPower múltiples, conectar el cable verde de cada
luz juntos.
*NO funcionará con otros productos Sync2 como Ghost, LED3 e
Intersector cableado de 4 con intermitente externo.
*Funcionará con los productos Sync2 nFORCE luces secundarias, nFORCE
FIT y luces de intersección cableado de 5.
1.06CM
0.42"
2.33CM
0.92"
11.45CM
2.97"
1.24CM
0.49"
2.33CM
0.92"
11.45CM
4.04"
1.57CM
0.62"
!
ADVERTENCIA
Este producto contiene dispositivos LED de alta
intensidad. Para prevenir el daño ocular, NO mirar
directamente al rayo de luz a corta distancia.
Sinc.
Conguración/Función
NEGRO
ROJO
BLANCO
VERDE
ROJO/BLANCO
+Vdc
+Vdc
FUSIBLE DE 5 A
FUSIBLE DE 5 A
