Southwire MAX PUNCH XD - Description de Lopération; Identification

4
DESCRIPTION DE L'OPÉRATION
L'outil de poinçonnage MAX PUNCH
®
XD peut poinçonner des
débouchures de ½ po à 2 po de diamètre dans les panneaux
électriques en acier inoxydable, jusqu'à l'épaisseur d'un calibre 10.
L'utilisation d'une perceuse sans fil ½ po et d'un jeu de poinçons
est requise.

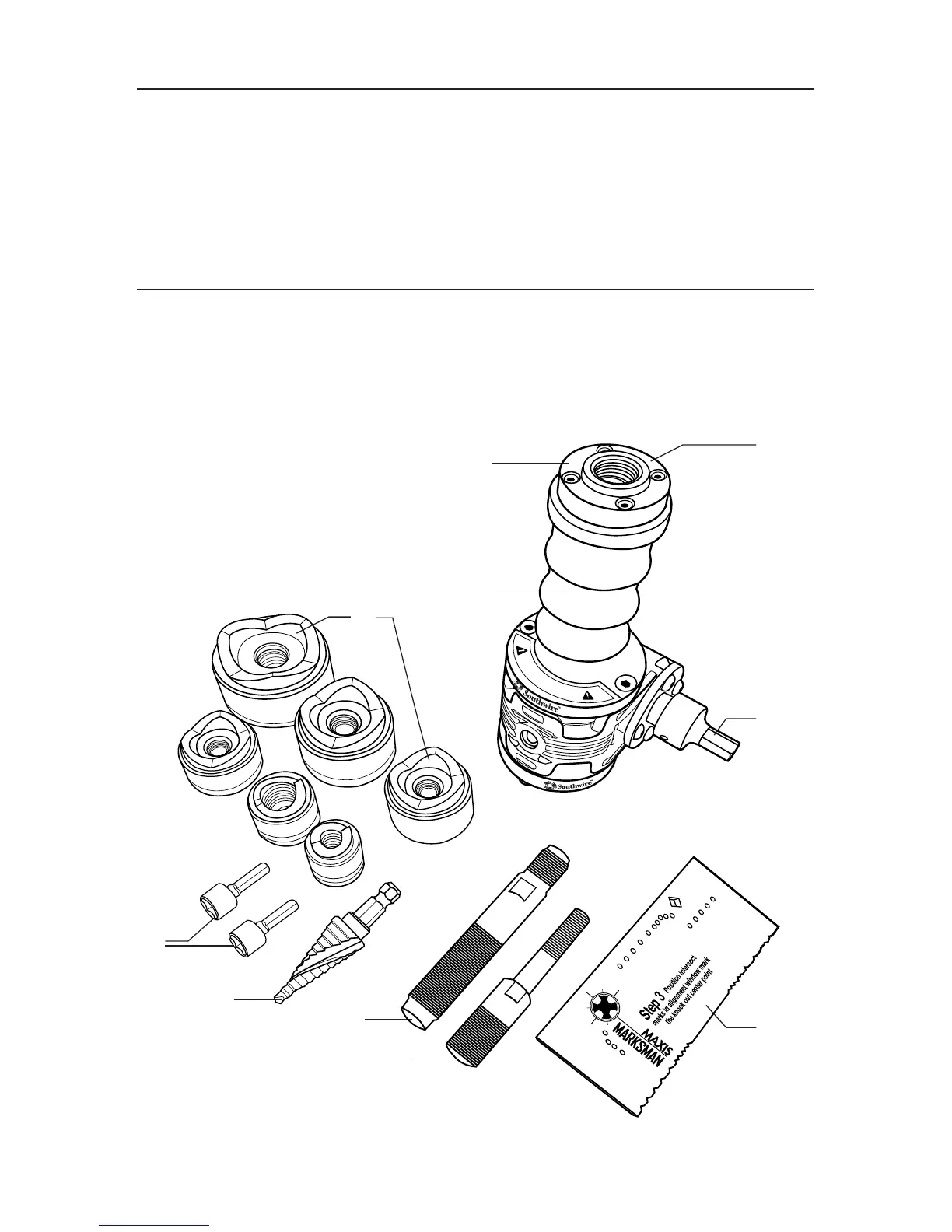

IDENTIFICATION
1. Poignée
2. Grand goujon d'extraction
3. Petit goujon d'extraction
4. Arbre d'entraînement
5. Ligne rouge indiquant
l'extension complète
6. Réceptacle du goujon
7. Outil de traçage de conduit
Marksman
8. Foret étagé
9. Matrice et poinçon
10.Tourne-écrou 7/16 po
6
1
8
2
3
5
9
4
7
Step one
Mark The Strut Line
5/8”
7/8”
1/4”
1
1/4
1
1/2
2
1/2
3
3
4
1/2
1
2
3/8”
1
5/8”
1/2
3/4
1
1
Alignment
window
10
