Form 43471000
-22- May 2021

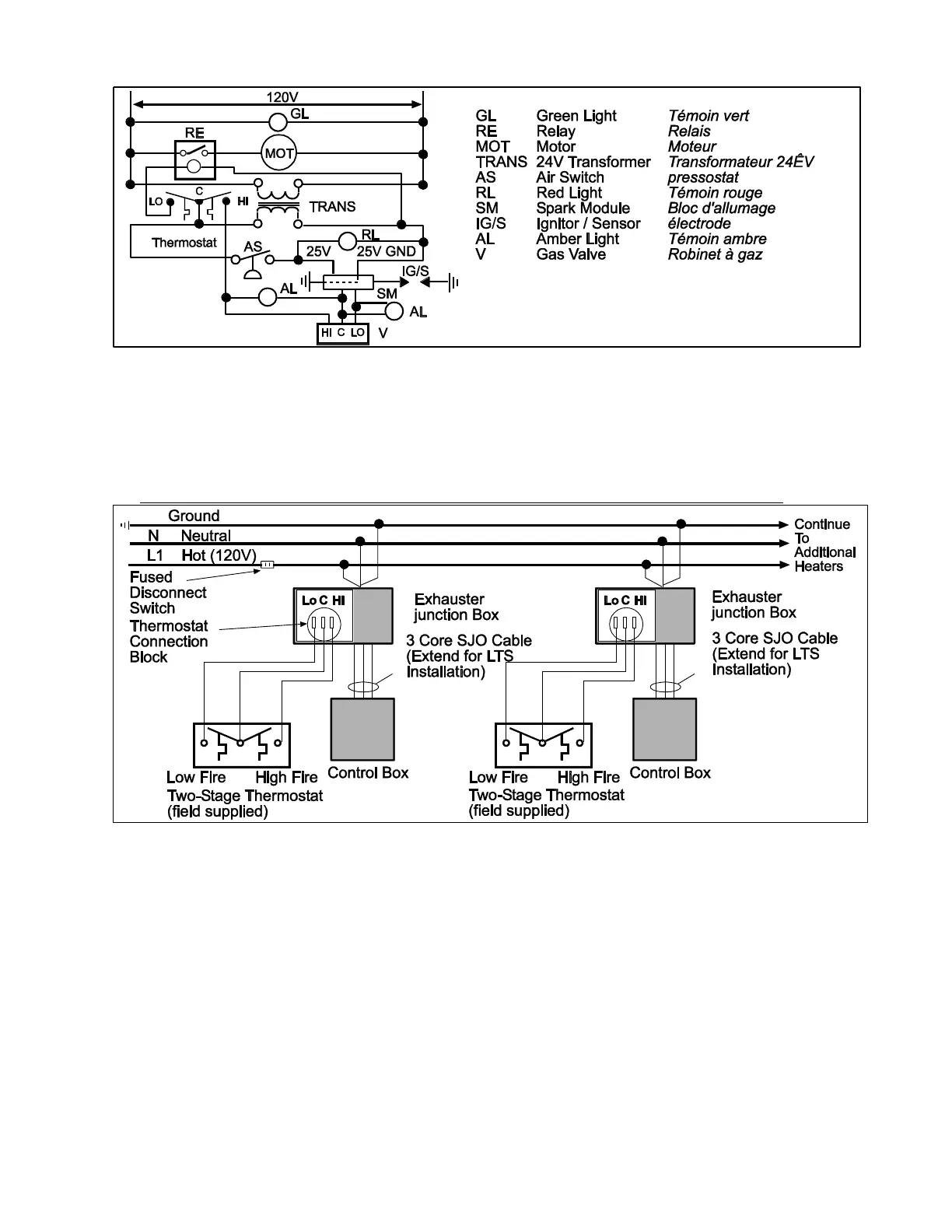

TWO STAGE CONTROLS - SCHEMATIC WIRING DIAGRAM
TWO STAGE CONTROLS - THERMOSTAT WIRING DIAGRAMS
A. LOW VOLTAGE (24V) THERMOSTAT CONNECTIONS SINGLE HEATER PER THERMOSTAT
