Space SQ401 T - Page 30

30
IST DEM ZUR INSTALLATION AUTORISIERTEN PERSONAL VORBEHALTEN - SEULEMENT POUR LE PERSONNEL AUTORISE A L'INSTALLATION - RESERVADO AL PERSONAL ENCARGADO DE LA INSTALACION
0717-M020-1-P1
RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF

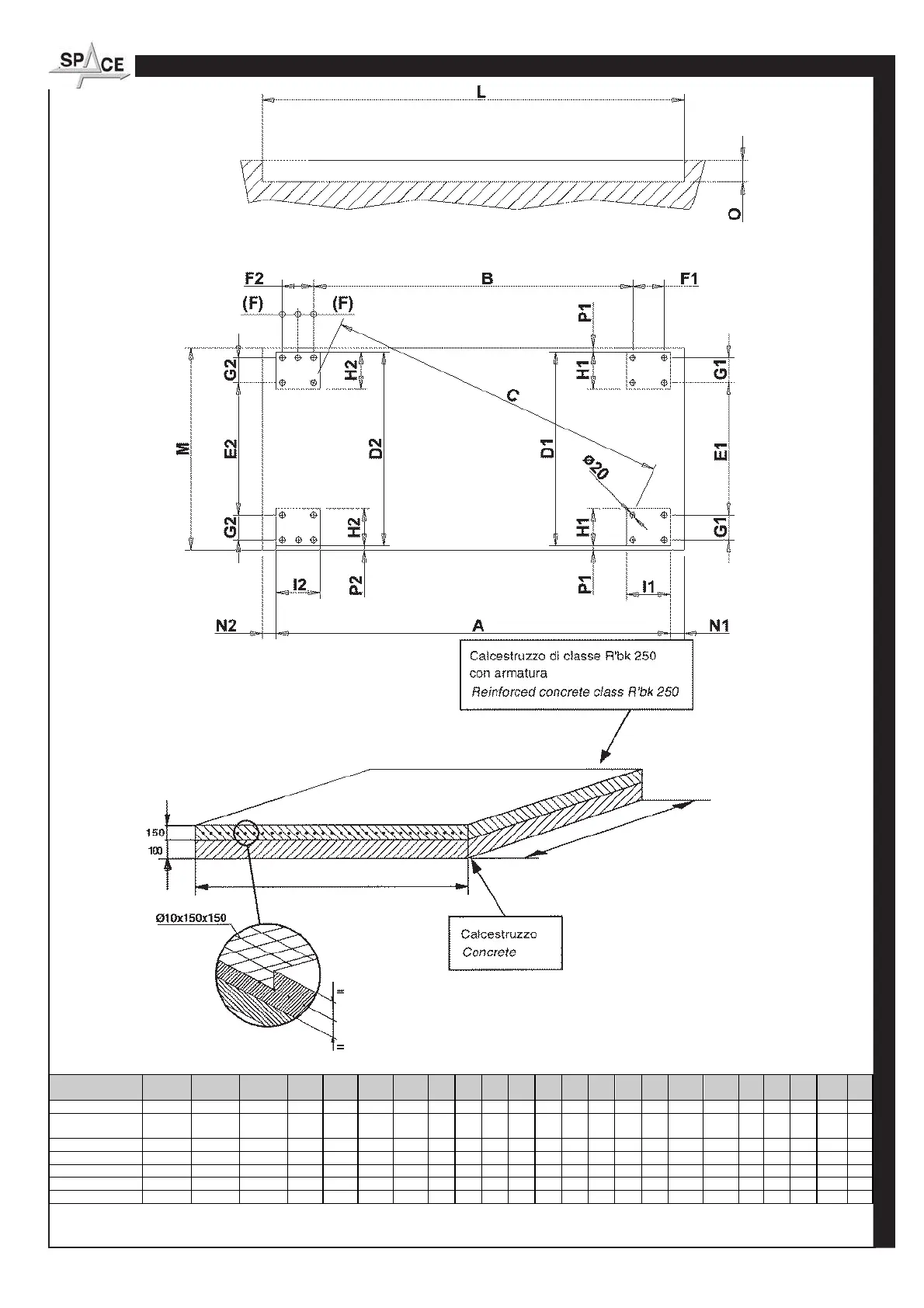

Fig.6
L
M
QUOTE ESPRESSE IN MILLIMETRI
DIMENSIONS ARE IN MILLIMETERS
MODELLO
MODEL
A B C D1 D2 E1 E2 F F1 F2 G1 G2 H1 H2 I1 I2 L M N1 N2 O P1 P2
SQ352 4580 4070 4800 2955 2955 2545 2545 / 230 230 180 180 230 230 280 280 4660 3005 40 40 160 25 25
SQ401 T
SQ402
4580 4070 4910 3155 3155 2745 2745 / 230 230 180 180 230 230 280 280 4660 3205 40 40 160 25 25
SQ406 E 5220 4710 5555 3355 3355 2945 2945 / 230 230 180 180 230 230 280 280 5300 3405 40 40 210 25 25
SQ502 E 5840 5310 6070 3355 3355 2925 2925 / 210 210 160 160 230 230 280 280 5900 3405 30 30 220 25 25
SQ504 OF 5881,5 5291,5 6062,4 3355 3490 2945 2940 155 230 310 180 250 230 300 280 360 5962 3540 40,5 40 169 92,5 25
SQ506 OF
5881,5 5291,5 6062,4 3355 3490 2945 2940 155 230 310 180 250 230 300 280 360 5962 3540 40,5 40 230 92,5 25
SQ508 OF
5381,5 4791,5 5623 3355 3355 2945 2940 155 230 310 180 250 230 300 280 360 5462 3540 40,5 40 230 92,5 25
